Wuchteinstellung bezeichnet den Prozess, bei dem der Massenmittelpunkt eines rotierenden Bauteils exakt mit seiner Drehachse in Übereinstimmung gebracht wird. Ziel ist es, Unwuchten zu beseitigen, die bei Rotation Fliehkräfte und Vibrationen erzeugen.

Ist ein Bauteil nicht korrekt ausgewuchtet, entstehen bei höheren Drehzahlen erhebliche Probleme:

• Erhöhte Vibrationen
• Übermäßige Lagerbelastung
• Geräuschentwicklung
• Energieverluste
• Vorzeitiger Verschleiß von Lagern und Maschinenelementen
• Im Extremfall Maschinenschäden oder Ausfälle

Eine fachgerecht durchgeführte Wuchteinstellung sorgt nicht nur für einen ruhigeren Lauf, sondern erhöht auch deutlich die Lebensdauer und Effizienz der gesamten Maschine.

Der Prozess umfasst in der Regel folgende Schritte:

1. Messung der Unwucht mit einer Wuchtmaschine
2. Bestimmung von Größe und Winkelposition der Unwucht
3. Korrektur durch gezieltes Hinzufügen oder Entfernen von Masse
4. Kontrollmessung zur Verifikation der Restunwucht

Je nach Bauteilgeometrie und Drehzahl erfolgt die Korrektur statisch (eine Ebene) oder dynamisch (zwei Ebenen oder mehr).

Besonders bei Hochgeschwindigkeitskomponenten wie Lüftern, Turbinen oder Motorrotoren ist eine präzise Wuchteinstellung entscheidend für:

• Betriebssicherheit
• Prozessstabilität
• Energieeffizienz
• Reduzierte Wartungskosten

In modernen Industrieanwendungen ist die präzise Auswuchtung daher ein zentraler Bestandteil der Qualitätssicherung und Maschinenoptimierung.

Wuchtmaschinen sind in verschiedenen Bauformen erhältlich, die speziell auf unterschiedliche industrielle Anforderungen abgestimmt sind. Jede Maschinenart ist auf bestimmte Bauteilgrößen, Gewichte und Einsatzbereiche ausgelegt. Im Folgenden finden Sie die gängigsten Typen von Auswuchtmaschinen und deren typische Anwendungsfelder:

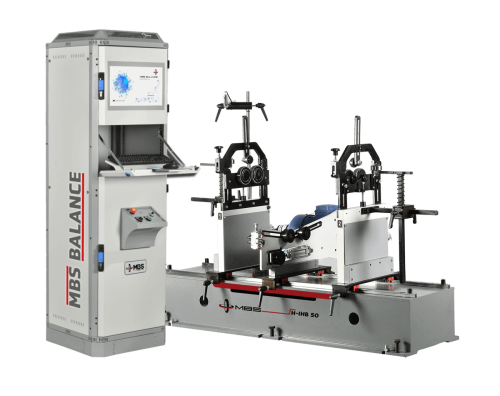

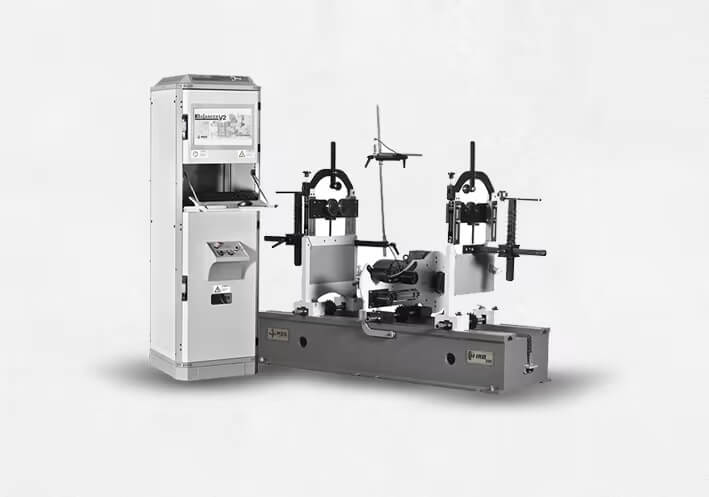

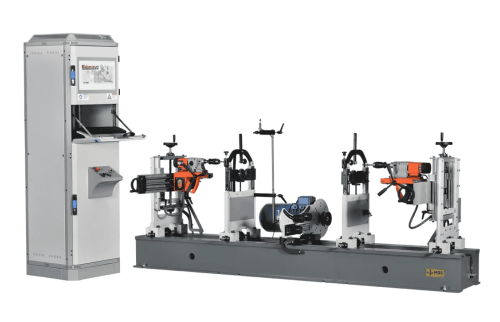

Horizontale Wuchtmaschinen: Ideal für lange und schwere Werkstücke. Sie werden zur Auswuchtung großer Rotoren, Wellen und Generatorwellen eingesetzt und korrigieren sowohl statische als auch dynamische Unwuchten präzise und zuverlässig.

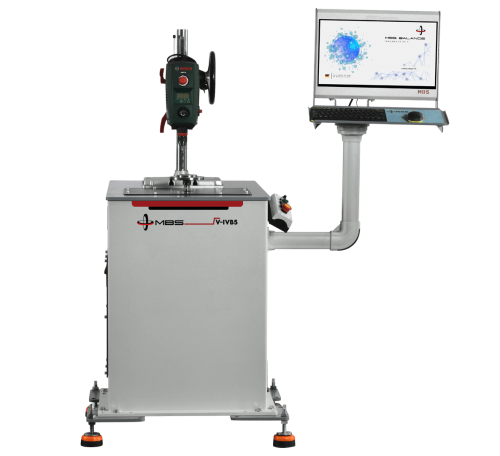

Vertikale Wuchtmaschinen: Entwickelt für kurze, scheibenförmige Bauteile, die um ihre vertikale Achse ausgewuchtet werden. Diese Maschinen eignen sich besonders für Lüfterräder, Bremsscheiben, Schwungräder und Riemenscheiben.

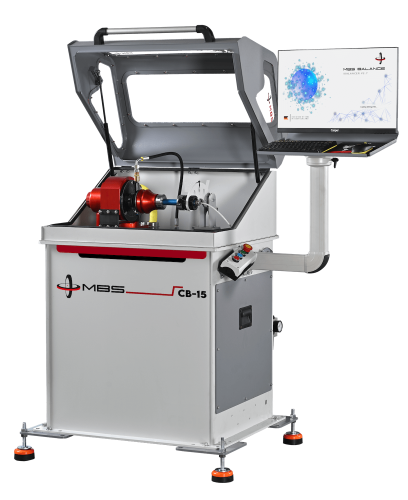

Turbo-Wuchtmaschinen: Speziell für Hochgeschwindigkeitskomponenten wie Turbolader- und Turbinenbauteile konzipiert. Sie ermöglichen Prüfungen bei sehr hohen Drehzahlen und gewährleisten eine Auswuchtung unter nahezu realen Betriebsbedingungen.

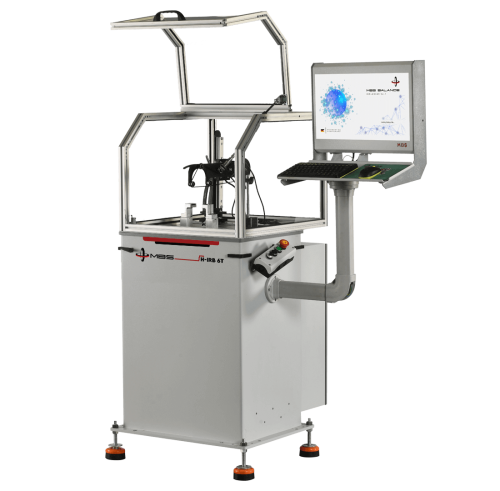

Wellen- (Schaft-) Wuchtmaschinen: Für die präzise Auswuchtung langer, zylindrischer Wellen, beispielsweise Kardanwellen oder Antriebswellen. Diese Maschinen finden breite Anwendung in der Automobilindustrie sowie im Schiffbau.

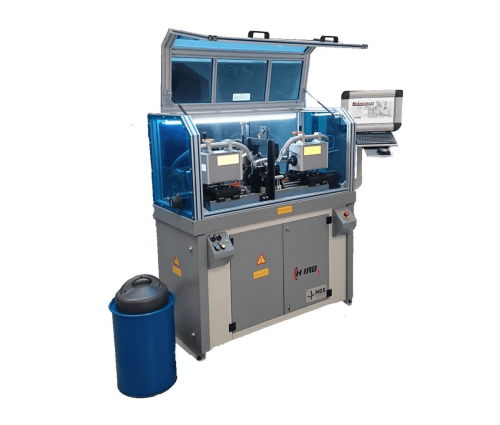

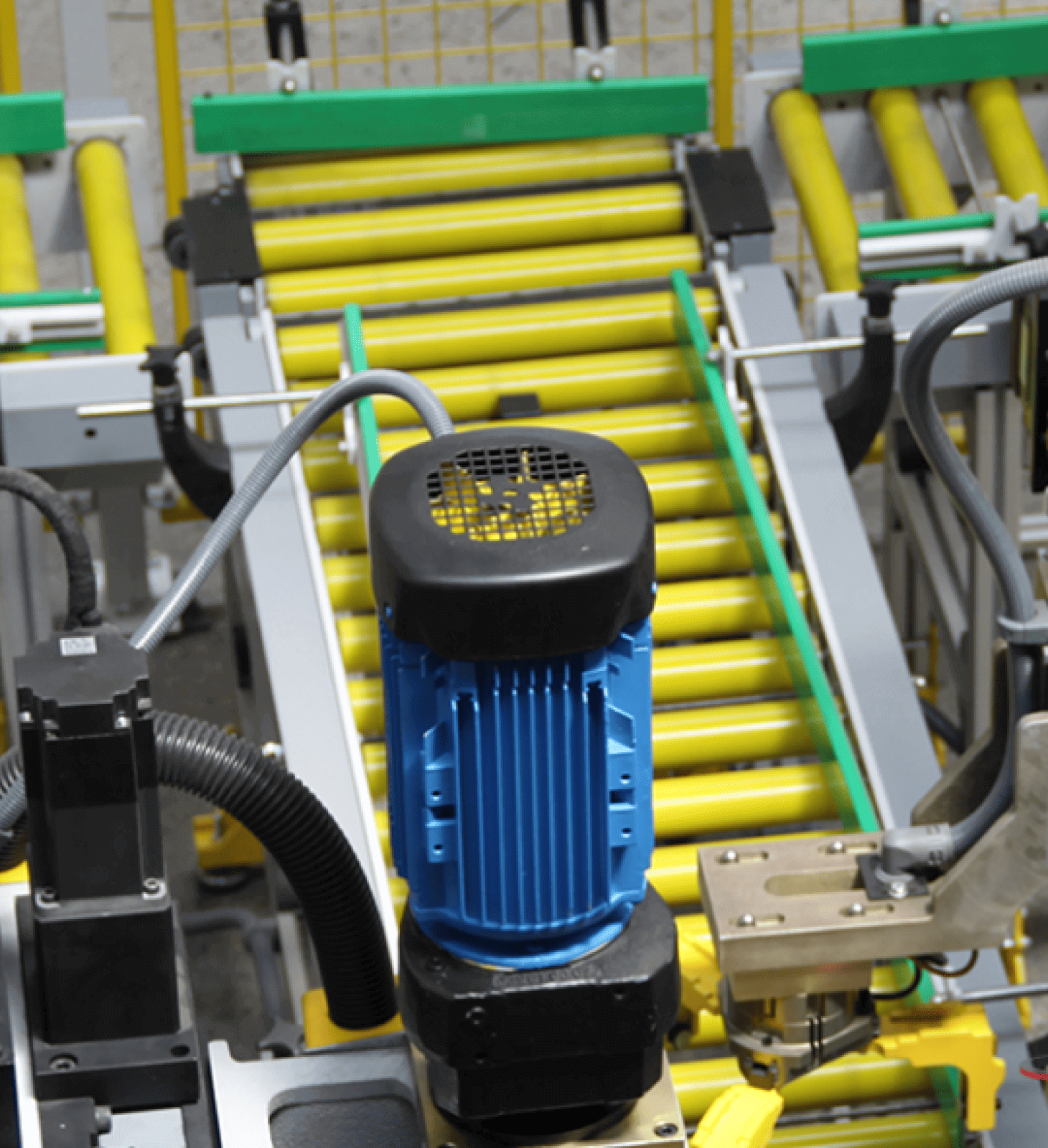

Automatische Wuchtmaschinen: Optimal für Serienfertigungen mit hohen Stückzahlen. Diese Systeme messen die Unwucht automatisch und führen die Korrektur selbstständig durch, wodurch Bedienereingriffe minimiert und die Produktionsleistung deutlich gesteigert werden.

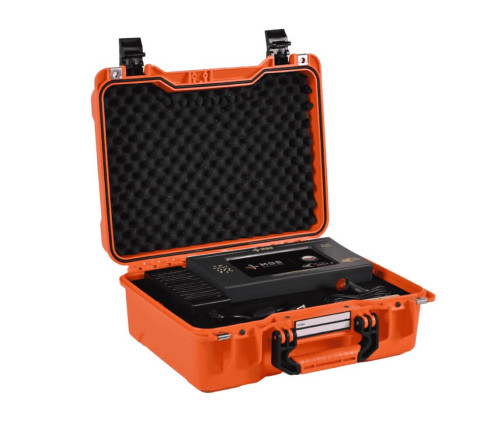

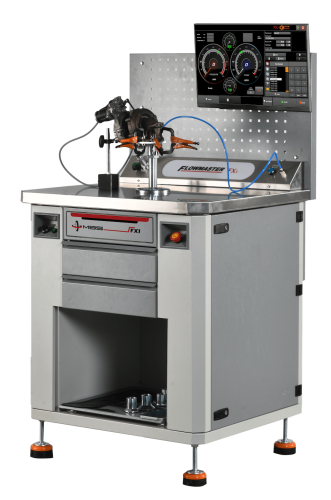

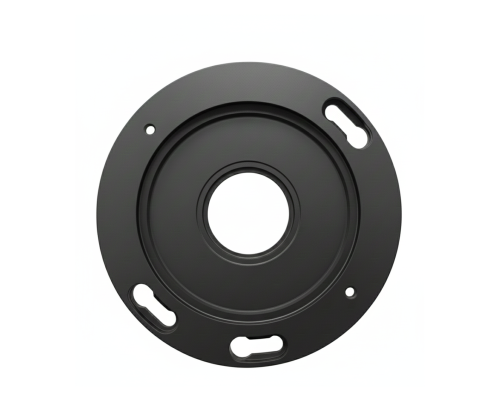

Darüber hinaus sind für spezielle Anwendungen ergänzende Systeme wie Flowbench-Prüfstände zur Strömungsanalyse, portable Wastegate-Testgeräte sowie optionale Module zur Erweiterung der Maschinenfunktionalität verfügbar. Als MBS Balans bieten wir mit unserem breiten Portfolio an industriellen Wuchtmaschinen maßgeschneiderte Lösungen für unterschiedlichste Auswuchtanforderungen. Um die optimale Maschinenkonfiguration zu bestimmen, empfehlen wir eine technische Analyse Ihrer Bauteildaten und Produktionsziele durch unser Expertenteam.

Der Prozess in einer horizontalen Wuchtmaschine ist darauf ausgelegt, die realen Betriebsbedingungen von walzen- oder wellenförmigen Bauteilen zu simulieren. Der Ablauf gliedert sich in folgende technische Phasen:

Zunächst wird der Rotor in die Lagerböcke der Maschine eingelegt. Je nach Bauform geschieht dies in Rollenlagern oder Prismenaufnahmen. Bei MBS Balans legen wir großen Wert darauf, dass die Lagerung steif und vibrationsarm ist, um Messfehler durch Eigenresonanzen auszuschließen.

Im Gegensatz zu vertikalen Maschinen werden bei horizontalen Systemen fast immer zwei Korrekturebenen gleichzeitig gemessen. Während der Rotation erfassen hochempfindliche Kraftsensoren (meist piezoelektrische Aufnehmer) die Unwuchtwirkung an beiden Lagerstellen.

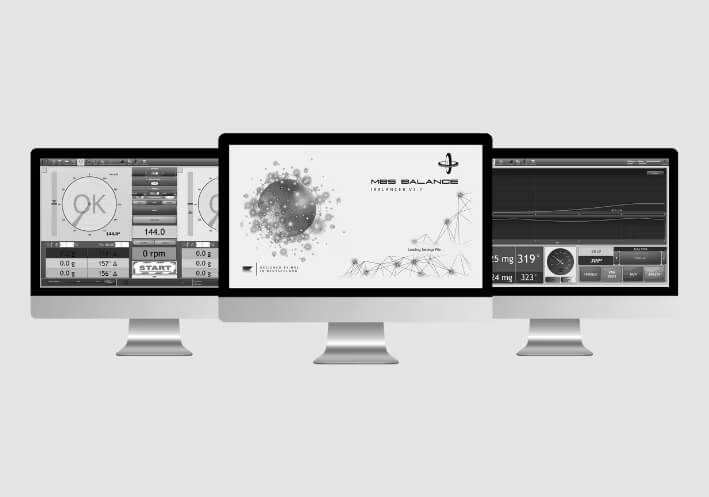

Die Software (z. B. iBalancer) wandelt die Sinuswellen der Schwingungssensoren in verwertbare Daten um. Der Bediener sieht auf dem Display genau:

• Linke Ebene: Gramm-Angabe und exakter Winkel (0–360°).
• Rechte Ebene: Gramm-Angabe und exakter Winkel (0–360°).

Die Korrektur erfolgt meist durch Massenausgleich. An den markierten Winkelpositionen werden Gewichte hinzugefügt (z. B. durch Aufschweißen) oder Material entfernt (z. B. durch Bohren). Abschließend erfolgt ein Kontrolllauf, um sicherzustellen, dass die Restunwucht die Anforderungen der ISO 21940 erfüllt.

Horizontale Wuchtmaschinen von MBS Balans zeichnen sich durch ihre hohe Flexibilität aus, da der Abstand zwischen den Lagerböcken variabel eingestellt werden kann, um Rotoren unterschiedlichster Längen aufzunehmen.

Industrielle Wuchtmaschinen sind hochentwickelte Systeme zur Beseitigung unerwünschter Vibrationen und Massenunwuchten in rotierenden Bauteilen. Das grundlegende Funktionsprinzip basiert auf der Messung von Schwingungen und der Analyse wirkender Kräfte. Sobald das aufgespannte Werkstück in Rotation versetzt wird, erzeugt eine ungleichmäßige Massenverteilung Zentrifugalkräfte. Diese Kräfte führen zu messbaren Schwingungen im Rotor und in den Lagerstellen. Die Wuchtmaschine erfasst diese Schwingungen mithilfe hochpräziser Sensoren (z. B. Beschleunigungsaufnehmer oder Kraftsensoren) und übermittelt die Signale an die Auswerteelektronik.

In der Steuereinheit verarbeitet eine leistungsfähige Software die Sensordaten und berechnet exakt die Größe der Unwucht (z. B. in Gramm oder Unzen) sowie deren Winkelposition (in Grad). Diese Informationen werden dem Bediener übersichtlich auf dem Display angezeigt. Auf Basis dieser Daten entscheidet der Anwender über die geeignete Korrekturmethode – entweder Materialabtrag oder Gewichtszugabe. Nach der Durchführung der Korrektur wird das Bauteil erneut auf der Auswuchtmaschine geprüft. Dieser Prozess wird wiederholt, bis die Restunwucht unterhalb der definierten Toleranzgrenze liegt. Spezialisierte Softwarelösungen wie iBalancer von MBS Balans optimieren diesen Ablauf, reduzieren Bedienfehler und gewährleisten maximale Präzision sowie Prozesssicherheit in industriellen Anwendungen.

Wuchtung ist ein kritischer Prozess, der die Massenungleichgewichte eines Bauteils beseitigt und es stabiler macht. Dieser Vorgang besteht im Wesentlichen aus zwei Hauptschritten: Messung und Korrektur. Zunächst wird das zu wuchtende Bauteil in die Wuchtmaschine eingespannt und gedreht. Die präzisen Sensoren der Maschine erfassen die während der Rotation auftretenden Vibrationen und berechnen auf dieser Grundlage die genaue Ungleichgewichtsmassse (in Gewichtseinheiten) sowie ihre Winkelposition. Dieser Schritt ist entscheidend, um festzustellen, wo und in welchem Ausmaß das Bauteil unausgewogen ist.

Nach der Messung folgt der Korrekturschritt. Dabei wird eine der beiden Hauptmethoden angewendet: Gewicht hinzufügen oder Material entfernen. Entsprechend der berechneten Daten wird ein geeignetes Gewicht an der exakt gegenüberliegenden Stelle des Ungleichgewichts angebracht (z. B. durch Schweißen, Schrauben oder Kleben) oder an der betroffenen Stelle Material abgetragen (z. B. durch Bohren oder Fräsen). Dieser Vorgang richtet den Schwerpunkt des Bauteils mit der Rotationsachse aus und minimiert die Vibrationen. Nach Abschluss der Korrektur wird das Bauteil erneut getestet, und dieser Zyklus wird so lange wiederholt, bis das verbleibende Ungleichgewicht innerhalb der zulässigen Toleranz liegt. Fortschrittliche Softwarelösungen wie iBalancer von MBS Balans machen diesen Prozess schneller und präziser.

Die Verwendung einer Wuchtmaschine ist ein präziser Prozess, um rotierende Bauteile von Vibrationen zu befreien. Um die Lebensdauer Ihrer Maschinen zu verlängern und optimale Ergebnisse zu erzielen, folgt der Prozess einem klaren Ablauf:

1. Vorbereitung und Montage des Bauteils: Das Bauteil muss sauber sein und mit den passenden Adaptern fest auf der Auswuchtmaschine montiert werden. Eine stabile Fixierung ist entscheidend, damit die Sensoren kleinste Schwingungen ohne Störgeräusche erfassen können.

2. Messlauf und Analyse: Sobald die Maschine gestartet wird, erfassen hochpräzise Sensoren die Fliehkräfte. Die integrierte Software (wie unser iBalancer) berechnet in Echtzeit die exakte Unwucht in Gramm und die genaue Winkelposition in Grad. Diese Daten erscheinen sofort auf dem Display.

3. Korrektur der Unwucht: Basierend auf den Messwerten wird die Masse ausgeglichen. Dies geschieht entweder durch Materialabtrag (z. B. Bohren oder Fräsen an der schweren Stelle) oder durch Massezugabe (z. B. Aufschweißen von Gewichten an der gegenüberliegenden Seite).

4. Kontrollmessung: Nach der Korrektur erfolgt ein erneuter Testlauf. Dieser Zyklus wird wiederholt, bis die Restunwucht innerhalb der zulässigen Toleranzgrenzen liegt. Moderne Algorithmen von MBS Balans verkürzen diesen Prozess erheblich.

Die korrekte Verwendung einer Wuchtmaschine garantiert nicht nur Laufruhe, sondern schützt Ihre gesamte Anlage vor kostspieligem Verschleiß und Lagerschäden.
