Modernisierung von Auswuchtmaschinen
Mechanik, Motor und Antrieb Ihrer Maschine bleiben erhalten. Messelektronik, Rechner und Software werden durch das Messsystem der neuen Generation von MBS Balance ersetzt. Anschließend wird das System vor Ort kalibriert und das Bedienpersonal geschult.
Warum modernisieren?
- Der stabile Maschinenkörper und die Mechanik bleiben erhalten; eine Neuanschaffung ist nicht erforderlich.
- Die alte Messelektronik wird durch eine aktuelle, unterstützte Plattform ersetzt.
- Die Toleranzberechnung erfolgt nach ISO 21940-11.
- Messungen werden teilebezogen gespeichert und als PDF-Protokoll ausgegeben.
Umfang der Modernisierung
Erneuert
- Auswucht-Messeinheit der neuen Generation.
- iBalancer-kompatibler AIO-Bedien-PC.
- Kabelsatz (Überarbeitung und Dokumentation der Schaltschrankverdrahtung).
- Schaltschrank Typ A oder Bedienpult Typ B (je nach gewählter Option).
Erhalten
- Maschinenkörper und Mechanik.
- Motor und Antrieb.
- Vorhandener Schaltschrank (bei der Option „Vorhandener Schaltschrank“).
- Sensoren (sofern sie beim Test vor Ort geeignet sind).
Reparaturen an Mechanik, Motor und Antrieb sind nicht Bestandteil der Modernisierung und werden bei Bedarf separat angeboten.
Systemkomponenten
- Messeinheit: MBS Balance Hardware.
- Software: MBS Balance | iBalancer.
- Bedien-PC: AIO PC.
- Drehgeber: 1 Stück, 500 Impulse/Umdrehung.
- Aufnehmer: 2 Stück, piezoelektrisch.
- Drehzahl- und Phasenreferenz: Reflexlichtschranke (Drehzahlsensor).
Vorhandene Aufnehmer und Sensoren werden weiterverwendet, sofern sie sich beim Test vor Ort als geeignet erweisen.
Optionen der Steuereinheit
- Option 1 · Vorhandener Schaltschrank: Das neue Messsystem wird in Ihren vorhandenen Schaltschrank eingebaut. Die Arbeiten vor Ort nehmen mehr Zeit in Anspruch, da der vorhandene Schaltschrank umgebaut werden muss.
- Option 2 · Schaltschrank Typ A: Der geschlossene, staubgeschützte Schaltschrank wird vorverdrahtet geliefert.
- Option 3 · Bedienpult Typ B: Das ergonomische, staubgeschützte Bedienpult mit integrierten Bedienelementen wird vorverdrahtet geliefert.
iBalancer · Digitale Auswuchtsoftware
iBalancer wird von MBS Balance in Deutschland selbst entwickelt und läuft unter einem lizenzierten Windows-Betriebssystem.
- Statische und dynamische Rotortypen.
- Toleranzberechnung nach ISO 21940-11.
- Polare und numerische Anzeige.
- Echtzeitanzeige innerhalb / außerhalb der Toleranz.
- Wiederholgenauigkeit aufeinanderfolgender Messungen.
- Teilebezogene Speicherung, PDF-Protokolle und Druck.
Messablauf
- Eingabe der Rotordaten: Rotortyp, Abmessungen und Auswuchtgüte (G) werden eingegeben.
- Messlauf: Die statische und dynamische Unwucht (Betrag und Winkel) wird gemessen.
- Unwuchtausgleich: Betrag und Winkel der Unwucht werden für den Ausgleich angezeigt.
- Kontrolllauf: Ein Kontrolllauf wird durchgeführt und ein Auswuchtprotokoll erstellt.

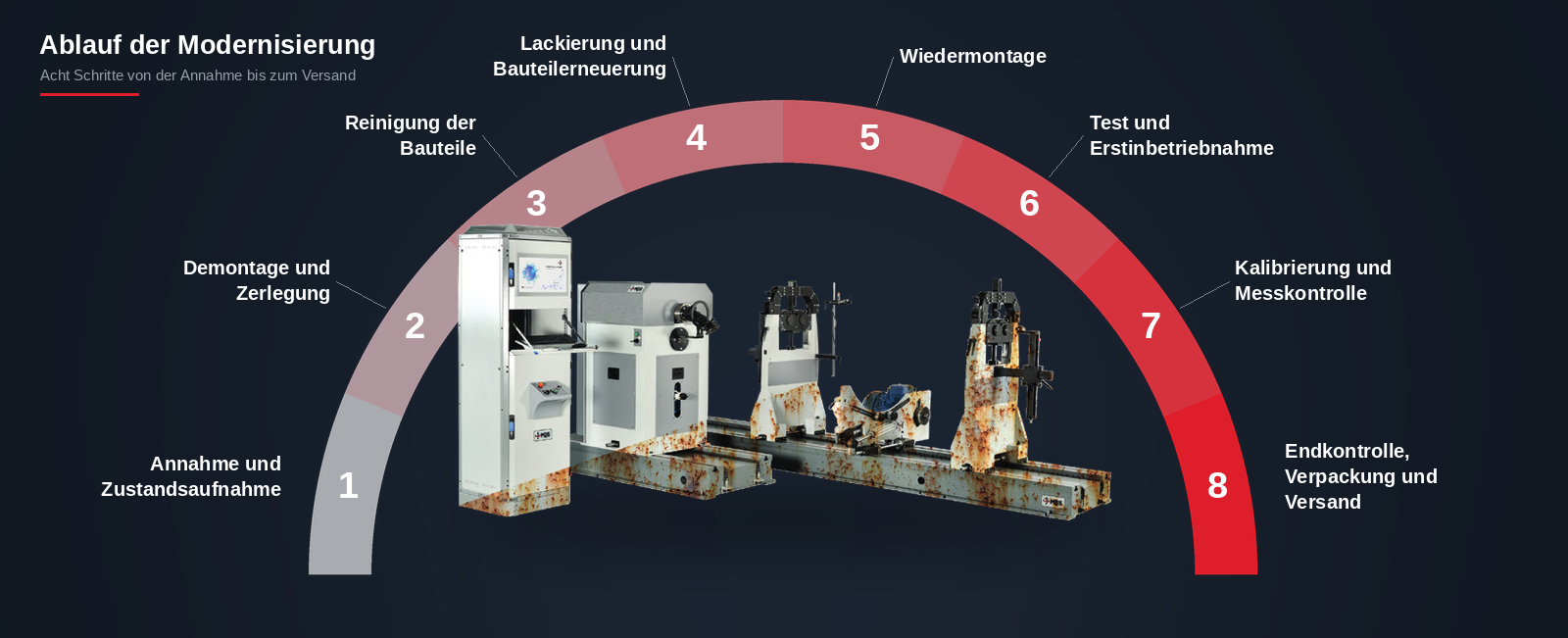

Ablauf der Modernisierung
- Bestandsaufnahme: Maschinen- und Schaltschrankdaten werden geprüft.
- Vorbereitung: Das System wird für Ihre Maschine konfiguriert.
- Installation: Montage und Anschlüsse erfolgen vor Ort.
- Kalibrierung: Kalibrierungs- und Verifizierungsprüfungen werden durchgeführt.
- Übergabe: Das Bedienpersonal wird geschult, und das System wird mit einem Übergabeprotokoll übergeben.
Im Lieferumfang
- Kalibrierprotokoll.
- Bedienungsanleitung.
- Softwarelizenz.
Welche Maschinen?
Geeignet für horizontale, vertikale und Turbo-Auswuchtmaschinen verschiedener Hersteller. Die Kompatibilität wird nach Prüfung der Maschinendaten und der Fotos des Schaltschranks bestätigt.
Häufige Fragen
Wie lange dauert eine Modernisierung?
Die Dauer hängt von der gewählten Steuereinheit und dem Zustand der Maschine ab. Typ A und Typ B werden vorverdrahtet geliefert, was die Arbeiten vor Ort verkürzt; beim vorhandenen Schaltschrank dauert es länger. Die genaue Dauer wird nach der Bestandsaufnahme festgelegt.
Können meine vorhandenen Sensoren weiterverwendet werden?
Ja, sofern sie beim Test vor Ort geeignet sind. Andernfalls werden sie mit Ihrer Zustimmung ersetzt.
Sind mechanische Fehler enthalten?
Nein. Reparaturen an Mechanik, Motor und Antrieb sind nicht Bestandteil der Modernisierung und werden bei Bedarf separat angeboten.
Gibt es eine Garantie?
Ja. Die Garantiebedingungen für die neu gelieferte Hardware sind im Angebot angegeben.
Meine Maschine ist ein älteres Modell. Ist eine Modernisierung trotzdem möglich?
In den meisten Fällen ist eine Modernisierung möglich. Entscheidend ist der Zustand der Mechanik, der im Rahmen der Bestandsaufnahme beurteilt wird.
Wo werden die Arbeiten durchgeführt?
Montage, Kalibrierung und Schulung erfolgen vor Ort am Standort Ihrer Maschine.
Warum mit uns?
- Als Hersteller von Auswuchtmaschinen modernisieren wir bestehende Anlagen mit unserem eigenen Messsystem.
- iBalancer wird von uns in Deutschland selbst entwickelt.
- Online-Support, Ersatzteile und Service vor Ort.
Jetzt starten
Senden Sie uns Hersteller und Modell Ihrer Maschine, Fotos des Schaltschranks und der Sensoren sowie Angaben zu Ihren typischen Rotoren (Gewicht, Durchmesser, Drehzahl). Wir prüfen den Modernisierungsumfang und erstellen Ihnen ein entsprechendes Angebot.
