Servizio Affidabile Nelle Macchine di Bilanciatura

Come MBS Balance, siamo lieti di fornirti un supporto affidabile in ogni fase relativa alle nostre macchine.

Revisione del Sistema per Macchine Equilibratrici

Revisione del Sistema per Macchine Equilibratrici

Modernizzazione delle equilibratrici

La struttura meccanica, il motore e il sistema di azionamento della vostra macchina vengono mantenuti; l'elettronica di misura, il PC e il software vengono sostituiti con il sistema di misura di nuova generazione di MBS Balance. Il sistema viene poi tarato in loco e gli utenti vengono formati.

Perché modernizzare?

  • Il basamento robusto e la meccanica vengono mantenuti; non serve una macchina nuova.
  • L'elettronica di misura obsoleta viene sostituita con una piattaforma attuale e supportata.
  • Il calcolo delle tolleranze viene eseguito secondo ISO 21940-11.
  • Le misure vengono archiviate per pezzo, con report in PDF.

Ambito della modernizzazione

Rinnovato

  • Unità di misura di equilibratura di nuova generazione.
  • PC operatore AIO compatibile con iBalancer.
  • Set di cavi (revisione e documentazione del cablaggio del quadro elettrico).
  • Quadro di comando tipo A o console di comando tipo B (secondo l'opzione scelta).

Mantenuto

  • Basamento e struttura meccanica della macchina.
  • Motore e sistema di azionamento.
  • Quadro elettrico esistente (con l'opzione «Quadro elettrico esistente»).
  • Sensori (se ritenuti idonei nel test in loco).

La riparazione di guasti a meccanica, motore e azionamento non fa parte della modernizzazione; se necessaria, viene offerta separatamente.

Componenti del sistema

  • Unità di misura: MBS Balance Hardware.
  • Software: MBS Balance | iBalancer.
  • PC operatore: AIO PC.
  • Encoder rotativo: 1 pz, 500 impulsi/giro.
  • Trasduttori: 2 pz, piezoelettrici.
  • Riferimento di velocità e di fase: fotocellula a riflessione (sensore di giri).

I trasduttori e i sensori esistenti restano in uso se ritenuti idonei nel test in loco.

Opzioni dell'unità di comando

  • Opzione 1 · Quadro elettrico esistente: il nuovo sistema di misura viene installato nel vostro quadro elettrico esistente. L'intervento in loco richiede più tempo, perché il quadro esistente viene modificato.
  • Opzione 2 · Quadro di comando tipo A: quadro chiuso, protetto dalla polvere. Fornito precablato.
  • Opzione 3 · Console di comando tipo B: console operatore ergonomica con comandi integrati, protetta dalla polvere. Fornita precablata.

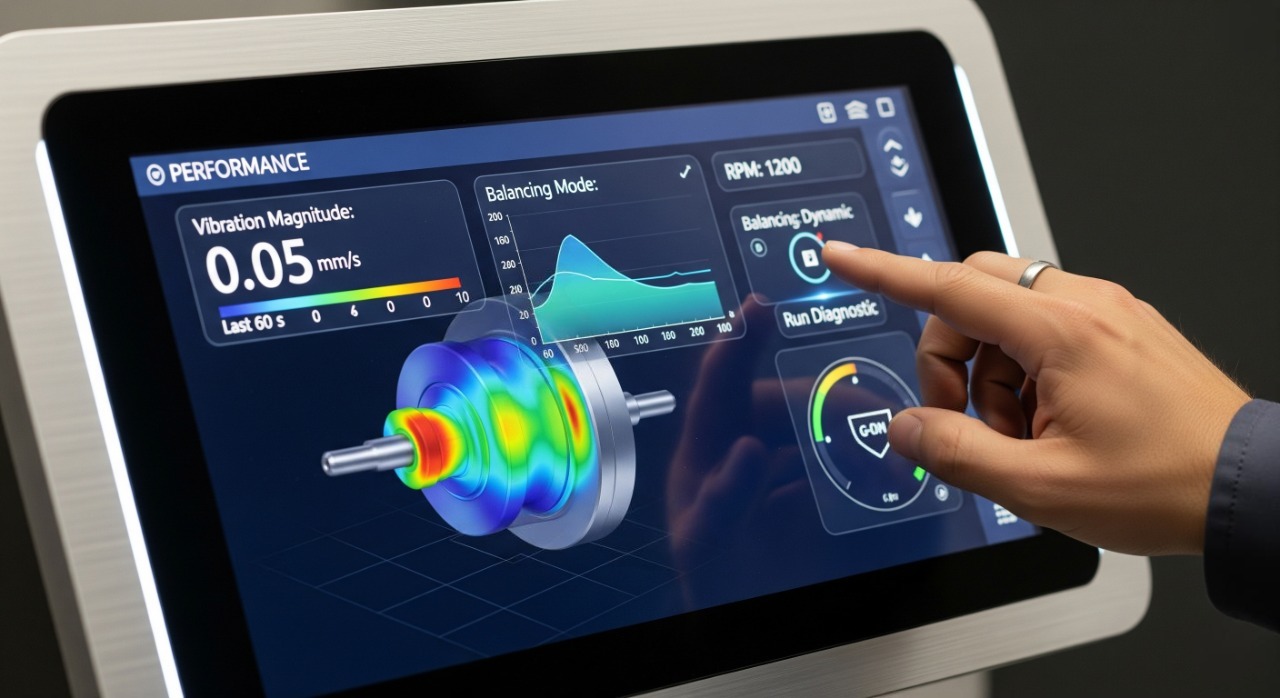

iBalancer · Software digitale di equilibratura

iBalancer è sviluppato internamente da MBS Balance in Germania e funziona su Windows con licenza.

  • Tipi di rotore statici e dinamici.
  • Calcolo delle tolleranze secondo ISO 21940-11.
  • Visualizzazione polare e numerica.
  • Indicazione in tempo reale entro / fuori tolleranza.
  • Ripetibilità delle misure consecutive.
  • Archiviazione per pezzo, report PDF e stampa.

Fasi di misura

  1. Inserimento dati del rotore: si inseriscono tipo di rotore, dimensioni e grado di qualità di equilibratura (G).
  2. Misura: si misura lo squilibrio statico e dinamico (entità e angolo).
  3. Correzione dello squilibrio: entità e angolo dello squilibrio vengono visualizzati per la correzione.
  4. Misura di controllo: si esegue una misura di controllo e viene generato un report di equilibratura.

Iter della modernizzazione

  1. Sopralluogo: si esaminano i dati della macchina e del quadro elettrico.
  2. Preparazione: il sistema viene configurato per la vostra macchina.
  3. Installazione: montaggio e collegamenti vengono eseguiti in loco.
  4. Taratura: si eseguono le prove di taratura e di verifica.
  5. Consegna: si svolge la formazione e il sistema viene consegnato con un rapporto.

Fornito con

  • Rapporto di taratura.
  • Manuale d'uso.
  • Licenza software.

Quali macchine?

Applicabile a equilibratrici orizzontali, verticali e per turbocompressori di diversi costruttori. L'idoneità viene confermata dopo l'esame dei dati della macchina e delle foto del quadro elettrico.

Domande frequenti

Quanto dura una modernizzazione?

La durata dipende dall'unità di comando scelta e dalle condizioni della macchina. I tipi A e B vengono forniti precablati, il che riduce l'intervento in loco; con il quadro esistente richiede più tempo. La durata esatta viene confermata dopo il sopralluogo.

I miei sensori esistenti possono essere riutilizzati?

Sì, se ritenuti idonei nel test in loco. In caso contrario vengono sostituiti con la vostra approvazione.

I guasti meccanici sono inclusi?

No. La riparazione di guasti a meccanica, motore e azionamento non fa parte della modernizzazione; se necessaria, viene offerta separatamente.

Offrite una garanzia?

Sì. Le condizioni di garanzia dell'hardware nuovo fornito sono indicate nell'offerta.

La mia macchina è un modello datato. Si può modernizzare?

Nella maggior parte dei casi sì. Il fattore decisivo è lo stato della struttura meccanica, valutato durante il sopralluogo.

Dove viene eseguito l'intervento?

Montaggio, taratura e formazione vengono eseguiti in loco, dove si trova la vostra macchina.

Perché lavorare con noi?

  • Siamo costruttori di equilibratrici e modernizziamo con il nostro sistema di misura.
  • iBalancer è sviluppato internamente in Germania.
  • Assistenza tecnica online, ricambi e assistenza in loco.

Iniziamo

Inviateci marca e modello della vostra macchina, foto del quadro elettrico e dei sensori e i dati dei vostri rotori tipici (massa, diametro, velocità). Definiremo l'ambito e prepareremo la nostra offerta di modernizzazione.
