Modernizacja wyważarek

Konstrukcja mechaniczna, silnik i układ napędowy Państwa maszyny pozostają bez zmian; elektronika pomiarowa, komputer i oprogramowanie zostają zastąpione systemem pomiarowym nowej generacji MBS Balance. Następnie system jest kalibrowany na miejscu, a użytkownicy przechodzą szkolenie.

Dlaczego modernizacja?

• Solidny korpus i mechanika pozostają; nowa maszyna nie jest potrzebna.
• Stara elektronika pomiarowa zostaje zastąpiona aktualną platformą objętą wsparciem.
• Obliczanie tolerancji odbywa się zgodnie z ISO 21940-11.
• Pomiary są zapisywane dla każdej części, z raportami PDF.

Zakres modernizacji

Wymieniane

• Moduł pomiarowy wyważania nowej generacji.
• Komputer operatorski AIO zgodny z iBalancer.
• Zestaw kabli (modernizacja i dokumentacja okablowania szafy sterowniczej).
• Szafa sterownicza typu A lub pulpit sterowniczy typu B (zależnie od wybranej opcji).

Pozostają

• Korpus i konstrukcja mechaniczna maszyny.
• Silnik i układ napędowy.
• Istniejąca szafa sterownicza (w opcji „Istniejąca szafa sterownicza”).
• Czujniki (jeśli okażą się sprawne w teście na miejscu).

Naprawa usterek mechaniki, silnika i napędu nie wchodzi w zakres modernizacji; w razie potrzeby jest wyceniana osobno.

Elementy systemu

• Moduł pomiarowy: MBS Balance Hardware.
• Oprogramowanie: MBS Balance | iBalancer.
• Komputer operatorski: AIO PC.
• Enkoder obrotowy: 1 szt., 500 imp./obr.
• Przetworniki: 2 szt., piezoelektryczne.
• Odniesienie prędkości i fazy: fotokomórka odbiciowa (czujnik prędkości obrotowej).

Istniejące przetworniki i czujniki są nadal używane, jeśli okażą się sprawne w teście na miejscu.

Opcje jednostki sterującej

• Opcja 1 · Istniejąca szafa sterownicza: nowy system pomiarowy jest montowany w Państwa istniejącej szafie. Prace na miejscu trwają dłużej, ponieważ szafa jest przebudowywana.
• Opcja 2 · Szafa sterownicza typu A: zamknięta szafa chroniona przed pyłem. Dostarczana z gotowym okablowaniem.
• Opcja 3 · Pulpit sterowniczy typu B: ergonomiczny pulpit operatora ze zintegrowanymi elementami sterującymi, chroniony przed pyłem. Dostarczany z gotowym okablowaniem.

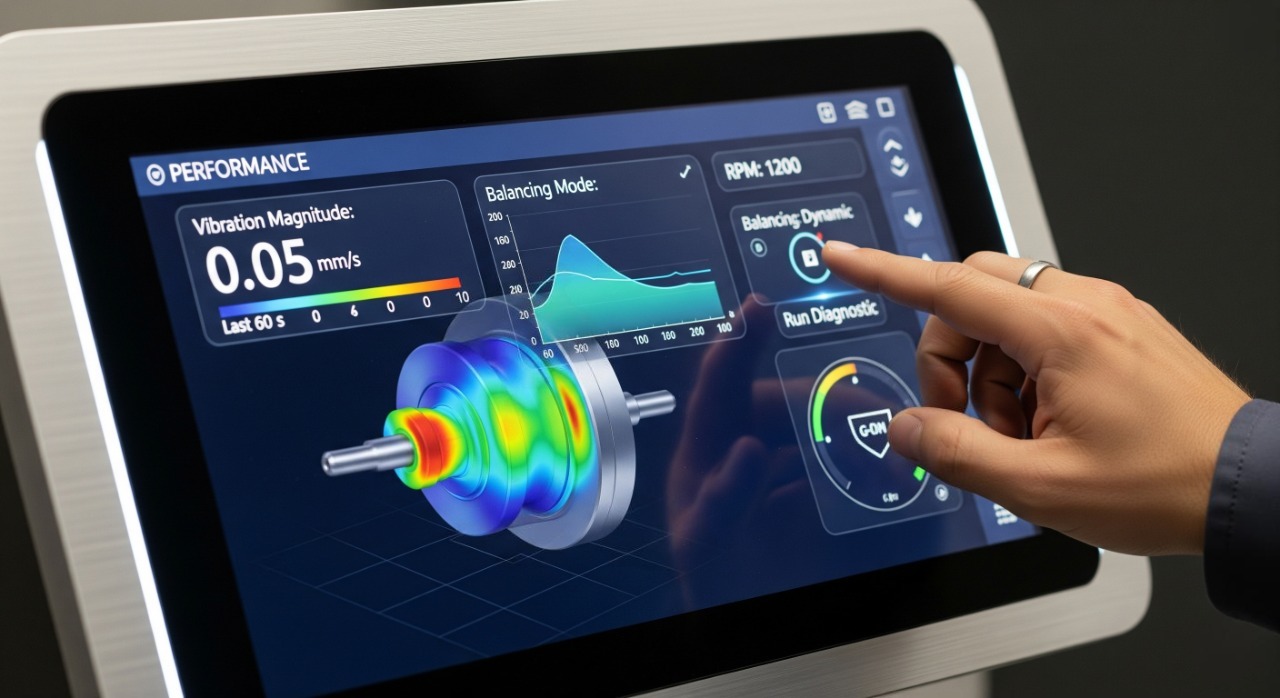

iBalancer · Cyfrowe oprogramowanie do wyważania

iBalancer jest rozwijany przez MBS Balance we własnym zakresie w Niemczech i działa na licencjonowanym systemie Windows.

• Statyczne i dynamiczne typy wirników.
• Obliczanie tolerancji zgodnie z ISO 21940-11.
• Wyświetlanie biegunowe i numeryczne.
• Wskazanie w czasie rzeczywistym: w tolerancji / poza tolerancją.
• Powtarzalność kolejnych pomiarów.
• Zapis dla każdej części, raporty PDF i drukowanie.

Etapy pomiaru

1. Wprowadzenie danych wirnika: wprowadza się typ wirnika, wymiary i klasę jakości wyważenia (G).
2. Pomiar: mierzone jest niewyważenie statyczne i dynamiczne (wartość i kąt).
3. Korekcja niewyważenia: wartość i kąt niewyważenia są wyświetlane do korekcji.
4. Pomiar kontrolny: wykonywany jest pomiar kontrolny i generowany raport z wyważania.

Przebieg modernizacji

1. Oględziny: analizowane są dane maszyny i szafy sterowniczej.
2. Przygotowanie: system jest konfigurowany dla Państwa maszyny.
3. Instalacja: montaż i podłączenia są wykonywane na miejscu.
4. Kalibracja: przeprowadzane są testy kalibracyjne i weryfikacyjne.
5. Przekazanie: prowadzone jest szkolenie, a system jest przekazywany wraz z protokołem.

W zestawie

• Protokół kalibracji.
• Instrukcja obsługi.
• Licencja na oprogramowanie.

Jakie maszyny?

Modernizację można przeprowadzić w wyważarkach poziomych, pionowych i do turbosprężarek różnych producentów. Możliwość modernizacji jest potwierdzana po analizie danych maszyny i zdjęć szafy sterowniczej.

Najczęściej zadawane pytania

Dlaczego my?

• Jesteśmy producentem wyważarek i modernizujemy je własnym systemem pomiarowym.
• iBalancer jest rozwijany we własnym zakresie w Niemczech.
• Wsparcie techniczne online, części zamienne i serwis na miejscu.

Zacznijmy

Prosimy o przesłanie marki i modelu maszyny, zdjęć szafy sterowniczej i czujników oraz danych typowych wirników (masa, średnica, prędkość obrotowa). Ustalimy zakres i przygotujemy ofertę modernizacji.
