Pomiar bicia (run-out) na wyważarkach

Wyważasz rotor do perfekcji; mieści się w tolerancji i pokazuje „OK". Jednak gdy część trafia do eksploatacji, drgania nie ustępują. Przyczyną zwykle nie jest niewyważenie — to odchyłka geometryczna pozostała na wale, w gnieździe łożyska lub na kołnierzu montażowym: bicie (run-out).

Moduł pomiaru bicia (run-out) iBalancer ujawnia tę ukrytą wadę dokładnie w tym samym momencie co operacja wyważania. Podczas obrotu części mierzy jednocześnie niewyważenie masowe oraz odchyłkę geometryczną i pokazuje oba parametry na tym samym ekranie, w tym samym kątowym układzie odniesienia. Dzięki temu operator nie musi zgadywać, czy źródłem drgań jest rozkład masy, czy geometria części.

Dlaczego jest to tak ważne?

Wyważanie nie prostuje wygiętego wału.

Wyważanie części z biciem nie rozwiązuje problemu, a jedynie go maskuje. Część, która na wyważarce wygląda na „mieszczącą się w tolerancji", zaczyna ponownie drgać przy rzeczywistej prędkości roboczej i w rzeczywistych warunkach łożyskowania. Skutek:

Przedwczesne zużycie i nieoczekiwana awaria łożysk
Wielokrotne powtarzanie operacji wyważania, zmarnowana robocizna
Zwrot dostarczonej części i utrata reputacji
Godziny poświęcone na część, którą w rzeczywistości należało złomować

Moduł bicia wychwytuje takie części zanim trafią do procesu wyważania. Wygięty wał nie blokuje wyważarki.

Kluczowe możliwości

Jednoczesne śledzenie na maksymalnie czterech osiach

Koniec wału, gniazdo łożyska, korpus lub kołnierz — monitoruj bicie w różnych punktach przedmiotu obrabianego w tym samym czasie i niezależnie od siebie. Osobny pomiar i osobna ocena dla każdego punktu.

Wykrywanie położenia kątowego

Zobacz nie tylko, jak duże jest bicie, ale też dokładnie pod jakim kątem występuje. Wartość jest śledzona na żywo jako kąt i może być porównywana z kątem wyważania.

Limity tolerancji dla poszczególnych osi

Zdefiniuj osobny limit bicia dla każdego punktu pomiarowego. Po przekroczeniu limitu system automatycznie ostrzega operatora; nikt nie musi patrzeć na tabelę i wykonywać obliczeń.

Ochrona zakresu prędkości obrotowej

Zdefiniuj minimalne i maksymalne okno prędkości, w którym pomiar bicia daje prawidłowe wyniki. Gdy część wychodzi poza ten zakres, wiarygodność pomiaru zostaje zachowana.

Natychmiastowy wskaźnik tolerancji

Natychmiastowe potwierdzenie zielony/czerwony dla każdej osi. Jednym spojrzeniem na ekran operator widzi, czy część przechodzi. Nie wymaga interpretacji ani szkolenia.

Różnica w porównaniu z metodą klasyczną

	Klasyczny pomiar czujnikiem zegarowym	Moduł bicia iBalancer
Moment pomiaru	Gdy część jest nieruchoma, obracana ręcznie	Gdy część obraca się z prędkością wyważania
Punkt pomiaru	Pojedynczy punkt, po kolei	Maksymalnie cztery osie jednocześnie
Informacja kątowa	Brak lub oznaczana ręcznie	Z dokładnością do stopnia
Związek z wyważaniem	Osobna operacja, osobne odniesienie	Ten sam ekran, to samo odniesienie kątowe
Rejestracja	Ręczny zapis na papierze	Automatyczna, ujęta w raporcie
Czas	Dodatkowe ustawienie i minuty na każdą część	W ramach pomiaru wyważania, bez dodatkowego czasu
Błąd operatora	Możliwe błędy odczytu i notowania	Pomiar pochodzi bezpośrednio z systemu

W większości wyważarek bicie jest kontrolowane osobnym urządzeniem, gdy część jest nieruchoma. W iBalancer te dwie operacje zostały sprowadzone do jednego procesu.

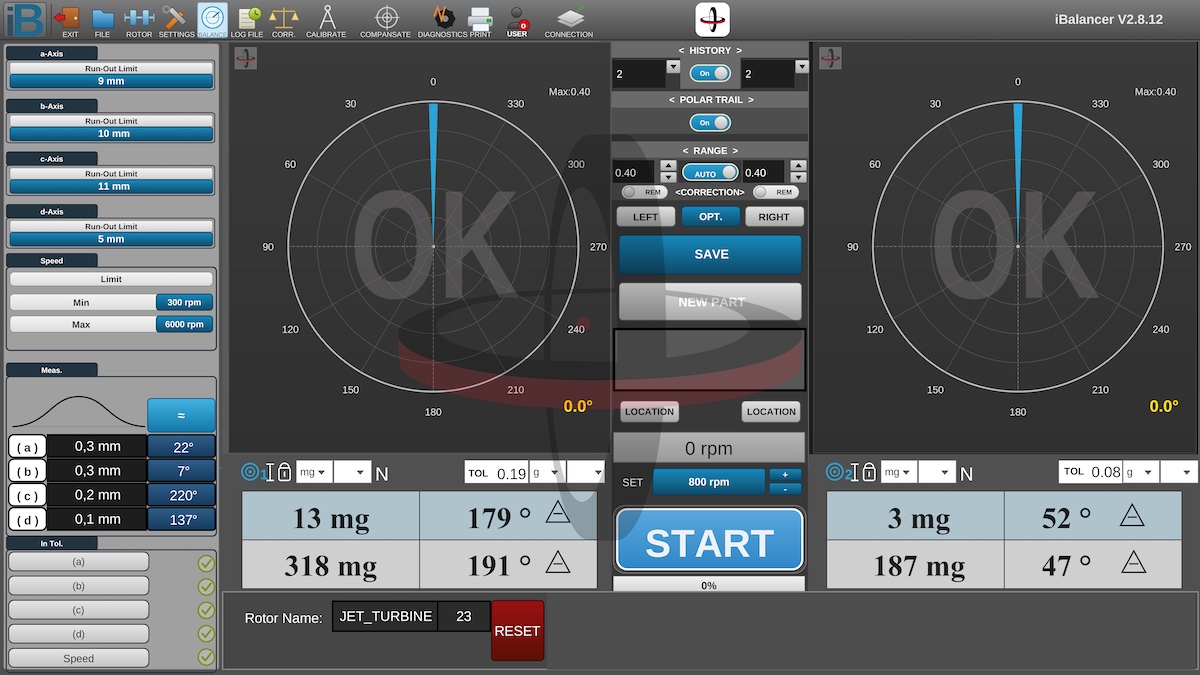

Jeden ekran, pełna kontrola

Dzięki zintegrowanemu panelowi pomiarowemu w interfejsie iBalancer dane bicia płyną na żywo w tle, podczas gdy obliczana jest masa wyważająca. Operator zarządza całą analizą z jednego miejsca, bez potrzeby dodatkowego urządzenia pomiarowego, drugiego ekranu czy osobnego oprogramowania.

Każda dodatkowa minuta spędzona przy wyważarce mnoży się w produkcji seryjnej. Moduł bicia całkowicie eliminuje tę minutę.

Co daje Twojej firmie

Oszczędność czasu

Cykl ręcznego pomiaru, ręcznego notowania i osobnego raportowania znika. Proces wyważania nie zostaje przerwany.

Bezbłędne raportowanie

Dołącz dane bicia przedmiotu obrabianego również obok raportu wyważania. Zamiast po prostu mówić klientowi „wyważono", dostarcz kompletny dokument jakości, w którym udokumentowana jest także zgodność geometryczna. Robi to wyraźną różnicę, zwłaszcza w motoryzacyjnym i lotniczym łańcuchu dostaw.

Zapobieganie błędom

Wały o zniekształconej geometrii nie trafiają do procesu wyważania. Zmniejsza się zmarnowana robocizna, powtarzane próby wyważania i zwroty od klientów.

Identyfikowalność

Historia bicia każdej części jest zapisywana. W produkcji seryjnej rosnące wartości bicia są wczesnym sygnałem problemu na Twojej obrabiarce.

Gdzie się go stosuje?

Pomiar bicia tworzy wartość w każdym zastosowaniu, w którym krytyczna jest odchyłka geometryczna wokół osi obrotu:

Części stosowane w przemyśle obronnym (korpusy silników rakietowych i zespoły dysz, stabilizowane obrotowo korpusy pocisków artyleryjskich)
Wirniki i wały silników elektrycznych
Wały kardana i wały napędowe
Wały pomp i sprężarek
Piasty wentylatorów, wirników i śmigieł
Tarcze hamulcowe i powierzchnie montażowe kół zamachowych
Szlifowane wały precyzyjne — kontrola jakości na wyjściu procesu

Możliwość integracji z istniejącą maszyną

Poza tym, że jest oferowany jako standardowa opcja w nowych maszynach, moduł bicia może być również doposażony na istniejących poziomych wyważarkach oraz wyważarkach wałów MBS Balance wyposażonych w iBalancer. Nie ma potrzeby wymiany maszyny.

Aby dowiedzieć się o przydatności istniejącej maszyny, typie Twojej części i punktach pomiarowych, porozmawiaj z naszym zespołem — wspólnie określmy zakres instalacji.

Najczęściej zadawane pytania

Czym jest bicie (run-out)?

Bicie to odchyłka, jaką powierzchnia obracającej się części wykazuje względem swojej osi obrotu. Bicie promieniowe odnosi się do oddalania się powierzchni wału od osi; bicie osiowe odnosi się do odchylenia powierzchni od prostopadłości do osi obrotu. Oba wywołują drgania przy wysokiej prędkości obrotowej.

Czy bicie i niewyważenie to to samo?

Nie. Niewyważenie dotyczy rozkładu masy, natomiast bicie dotyczy geometrii części. Część może być idealnie wyważona, a mimo to mieć bicie; w takim przypadku wyważanie nie rozwiązuje drgań. Umiejętność rozróżnienia tych dwóch wad jest niezbędna do właściwej interwencji.

Czy pomiar bicia wydłuża czas wyważania?

Nie. Pomiar jest wykonywany jednocześnie podczas przebiegu wyważania. Nie jest wymagane osobne ustawienie, osobny cykl ani dodatkowy czas obróbki.

Z ilu punktów można wykonać pomiar?

System obsługuje jednocześnie do czterech niezależnych punktów pomiarowych. To, które punkty Twojej części należy monitorować, ustala się wspólnie, zależnie od zastosowania.

Czy dane bicia można dodać do raportu?

Tak. Wartości bicia i stan tolerancji mogą zostać ujęte w raporcie wyważania, dzięki czemu możesz przedstawić klientowi zarówno wyważenie, jak i zgodność geometryczną w jednym dokumencie jakości.

Czy można go dodać do mojej istniejącej wyważarki?

Integracja jest możliwa na zdecydowanej większości wyważarek MBS Balance wyposażonych w iBalancer. Skontaktuj się z nami, podając model i numer seryjny maszyny, a ocenimy jej przydatność.
