Modul měření házivosti iBalancer

Vyvážíte rotor dokonale; dostane se do tolerance a zobrazí se „OK". Přesto jakmile se díl dostane do provozu, vibrace pokračují. Příčinou obvykle není nevyváženost — je to geometrická odchylka, která zůstala na hřídeli, na uložení ložiska nebo na montážní přírubě: házivost.

Modul měření házivosti (run-out) iBalancer odhalí tuto skrytou vadu ve stejném okamžiku jako samotnou operaci vyvažování. Zatímco se díl otáčí, měří jak hmotnostní nevyváženost, tak geometrickou odchylku a obě zobrazuje na stejné obrazovce ve stejném úhlovém referenčním systému. Operátor tak nemusí hádat, zda je zdrojem vibrací rozložení hmotnosti, nebo geometrie dílu.

Proč je to tak důležité?

Vyvažování nenarovná ohnutou hřídel.

Vyvážení dílu, který má házivost, problém nevyřeší, pouze jej maskuje. Díl, který na vyvažovacím stroji vypadá „v toleranci", začne při skutečných provozních otáčkách a za skutečných podmínek uložení znovu vibrovat. Výsledek:

• Předčasné opotřebení a neočekávané selhání ložisek
• Opakování vyvažovací operace stále dokola, promarněná práce
• Vrácení dodaného dílu a ztráta dobrého jména
• Hodiny strávené na dílu, který měl být ve skutečnosti vyřazen do šrotu

Modul házivosti tyto díly zachytí dříve, než vstoupí do procesu vyvažování. Ohnutá hřídel neblokuje vyvažovací stroj.

Klíčové funkce

Souběžné sledování až čtyř os

Konec hřídele, uložení ložiska, těleso nebo příruba — sledujte házivost v různých bodech obrobku současně a nezávisle na sobě. Samostatné měření a samostatné vyhodnocení pro každý bod.

Detekce úhlové polohy

Uvidíte nejen, jak velká házivost je, ale přesně v jakém úhlu se vyskytuje. Hodnota je sledována živě jako úhel a lze ji porovnat s úhlem vyvažování.

Toleranční limity pro jednotlivé osy

Definujte samostatný limit házivosti pro každý měřicí bod. Při překročení limitu systém automaticky upozorní operátora; nikdo nemusí koukat do tabulky a provádět výpočet.

Ochrana rozsahu otáček

Definujte minimální a maximální okno otáček, ve kterém měření házivosti poskytuje správné výsledky. Když se díl dostane mimo tento rozsah, spolehlivost měření zůstane zachována.

Okamžitý indikátor tolerance

Okamžité zelené/červené potvrzení pro každou osu. Jediným pohledem na obrazovku operátor vidí, zda díl vyhovuje. Nevyžaduje žádnou interpretaci ani žádné zaškolení.

Rozdíl oproti klasické metodě

Na většině vyvažovacích strojů se házivost kontroluje samostatným přístrojem, když díl stojí. U iBalanceru jsou tyto dvě operace zredukovány na jediný proces.

Jedna obrazovka, plná kontrola

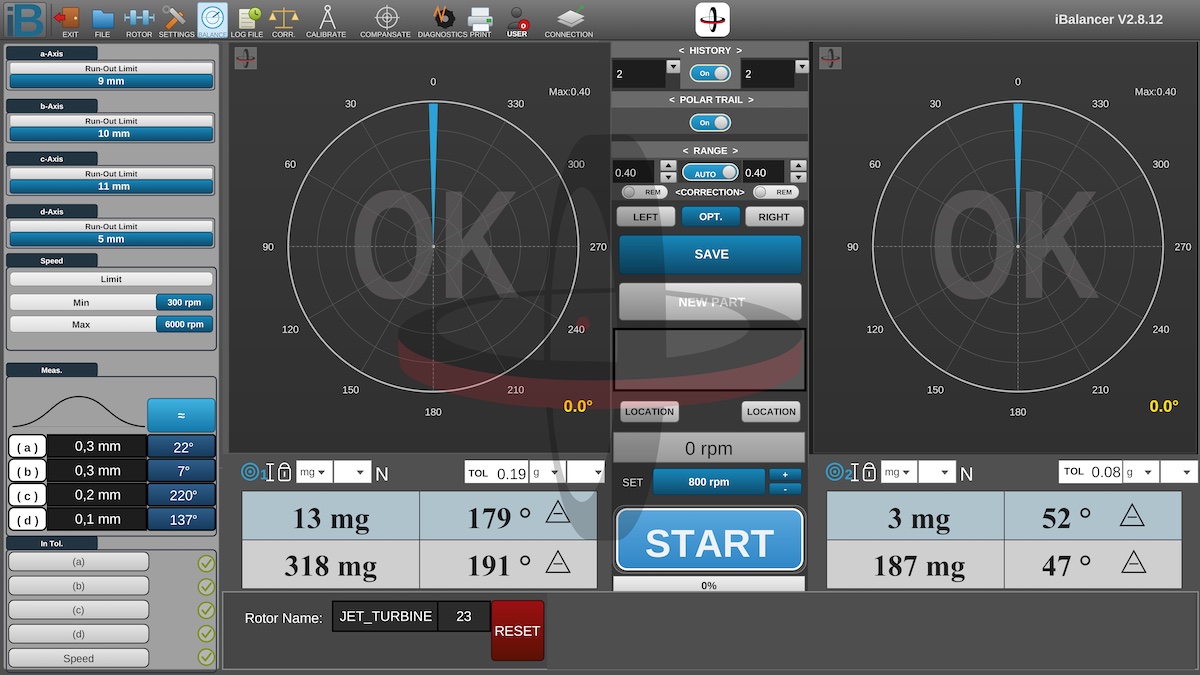

Díky integrovanému měřicímu panelu v rozhraní iBalancer proudí data házivosti nepřetržitě živě na pozadí, zatímco se počítá vyvažovací závaží. Operátor řídí celou analýzu z jediného místa, aniž by potřeboval další měřicí přístroj, druhou obrazovku nebo samostatný software.

Každá minuta navíc strávená u stroje se v sériové výrobě násobí. Modul házivosti tuto minutu zcela odstraňuje.

Přínos pro váš provoz

Úspora času

Cyklus ručního měření, ručně psaných poznámek a samostatného vykazování mizí. Proces vyvažování není nikdy přerušen.

Bezchybné vykazování

K vyvažovacímu protokolu přidejte i data házivosti obrobku. Místo pouhého sdělení zákazníkovi „je vyváženo" předejte kompletní kvalitativní dokumentaci, ve které je zdokumentována i geometrická shoda. To představuje jasný rozdíl zejména v dodavatelském řetězci automobilového a leteckého průmyslu.

Prevence chyb

Hřídelím s narušenou geometrií je zabráněno vstoupit do procesu vyvažování. Snižuje se promarněná práce, opakované pokusy o vyvážení i vrácení dílů od zákazníků.

Sledovatelnost

Historie házivosti každého dílu je zaznamenána. V sériové výrobě jsou hodnoty házivosti, které začínají stoupat, včasným signálem problému na vašem obráběcím stroji.

Kde se používá?

Měření házivosti přináší hodnotu v každé aplikaci, kde je kritická geometrická odchylka kolem osy otáčení:

• Díly používané v obranném průmyslu (tělesa raketových motorů a sestavy trysek, rotačně stabilizovaná tělesa dělostřeleckých granátů)
• Rotory a hřídele elektromotorů
• Kardanové hřídele a hnací hřídele
• Hřídele čerpadel a kompresorů
• Náboje ventilátorů, oběžných kol a vrtulí
• Brzdové kotouče a montážní plochy setrvačníků
• Broušené přesné hřídele — výstupní kontrola kvality procesu

Lze integrovat do vašeho stávajícího stroje

Kromě toho, že je nabízen jako standardní volba u nových strojů, lze modul házivosti dodatečně integrovat i do vašich stávajících horizontálních vyvažovaček nebo vyvažovaček hřídelí MBS Balance vybavených systémem iBalancer. Není nutné měnit váš stroj.

Chcete-li získat informace o vhodnosti vašeho stávajícího stroje, typu vašeho dílu a měřicích bodech, obraťte se na náš tým — rozsah instalace stanovíme společně.
