Bezproblémový servis vyvažovaček

Průmyslové vyvažovačky jsou sofistikované systémy pracující na odstranění nežádoucích vibrací a hmotnostních nevyvážeností v rotujícím dílu. Základní princip činnosti je založen na měření vibrací a analýze sil. Když se díl připojený ke stroji začne otáčet, nevyváženost v rozložení hmoty vytváří odstředivou sílu. Tato síla způsobuje vibrace dílu a ložisek. Vyvažovačka tyto vibrace zachytí a změří pomocí přesných snímačů (převodníků). Zachycený signál je předán řídicí jednotce stroje.

Pokročilý software v řídicí jednotce zpracovává data ze snímačů a vypočítává přesné množství nevyváženosti (v gramech nebo uncích) a její úhlovou polohu (ve stupních). Tato data jsou operátorovi přehledně zobrazena na obrazovce. Na základě těchto informací operátor určí nejvhodnější metodu odstranění nevyváženosti (přidání nebo úbytek hmoty). Po dokončení korekce je díl znovu testován a tento cyklus se opakuje, dokud zbytkové vibrace neklesnou na přijatelnou úroveň tolerance. Speciální software jako iBalancer vyvinutý společností MBS Balance činí tento proces rychlejším a intuitivnějším, čímž minimalizuje chyby operátora a zaručuje nejvyšší přesnost.

Proces vyvažování na horizontálních vyvažovačkách se skládá z řady kroků, které nejsou tak složité jako samotný díl, ale vyžadují velkou pozornost. Nejprve se vyvažovaný rotor správně a bezpečně umístí do ložisek stroje pomocí vhodných upínacích přípravků a adaptérů. Tento krok je klíčem ke správnému měření, protože díl musí být na stroji podepřen stejně jako za skutečných provozních podmínek.

Po upevnění dílu na stroj se rotor začne otáčet. Přesné snímače stroje zachytí vibrace a síly vznikající při otáčení. Tato data jsou analyzována pokročilým softwarem stroje a přesně se určí množství a úhel nevyváženosti rotoru ve dvou rovinách. Tyto informace operátorovi přehledně ukazují, jaká hmota se má v jakém bodě přidat nebo odebrat. Po dokončení korekce se díl znovu roztočí a zkontroluje se zbytková nevyváženost. Tento cyklus pokračuje, dokud díl neklesne do tolerancí stanovených mezinárodními normami, jako je ISO 21940. Tento proces zajišťuje delší životnost a efektivnější chod dílu.

Používání vyvažovačky je proces, který je třeba provádět pečlivě, aby se rotující díly zbavily vibrací. Pro správnou funkci stroje a dosažení nejlepších výsledků byste měli postupovat podle následujících kroků:

1. Příprava a montáž dílu: Nejprve se vyvažovaný díl vyčistí a správně namontuje na stroj pomocí vhodných adaptérů. Je kriticky důležité, aby se díl během vyvažování neposouval a aby byly snímače vibrací přesně umístěny.

2. Měření nevyváženosti: Po přípravě dílu se stroj spustí. Přesné snímače stroje měří vibrace vznikající při otáčení a předávají tato data řídicí jednotce. Software v řídicí jednotce vypočítá přesné množství nevyváženosti (například v gramech) a její úhel. Tato data se přehledně zobrazí na obrazovce stroje.

3. Korekce: Na základě získaných dat se provede korekce k odstranění nevyváženosti. To se děje buď přidáním hmoty přesně naproti oblasti nevyváženosti (svar, šroub apod.), nebo úbytkem materiálu z oblasti nevyváženosti (vrtání, frézování apod.). Která metoda se použije, závisí na typu dílu a množství nevyváženosti.

4. Kontrola a opakování: Po dokončení korekce se díl znovu spustí a změří se zbytková nevyváženost. Tento cyklus se opakuje, dokud úrovně vibrací dílu neklesnou na přijatelné hodnoty tolerance. Moderní vyvažovačky nabízejí algoritmy a uživatelsky přívětivá rozhraní, která tento proces urychlují. Software MBS Balance tento proces optimalizuje a zajišťuje, že v každém kroku získáte správné výsledky.

Používání vyvažovačky není jen technickým úkonem; je to zároveň nejdůležitější způsob, jak zaručit bezpečný a efektivní chod stroje.

Vyvažování je kritický proces, který odstraněním hmotnostní nevyváženosti v dílu činí díl stabilnějším. Tento proces se v zásadě skládá ze dvou hlavních fází: měření a korekce. Nejprve se vyvažovaný díl umístí do vyvažovačky a roztočí se. Přesné snímače stroje zachytí vibrace vznikající při otáčení dílu a na základě těchto dat vypočítají přesné množství nevyváženosti (v hmotnosti) a její úhlovou polohu. Tato fáze má zásadní význam pro určení, kde a jak velká nevyváženost se v dílu nachází.

Po fázi měření následuje fáze korekce. V této fázi se k odstranění nevyváženosti používá jedna ze dvou hlavních metod: přidání hmoty nebo úbytek hmoty. Podle vypočítaných dat se přidá vhodná hmota přesně naproti oblasti nevyváženosti (například svarem, šroubem nebo lepidlem) nebo se z oblasti nevyváženosti odebere materiál (například vrtáním nebo frézováním). Tento proces srovnává těžiště dílu s osou otáčení a minimalizuje tak vibrace. Po dokončení korekce se díl znovu testuje a tento cyklus se opakuje, dokud zbytková nevyváženost neklesne na přijatelné úrovně tolerance. Pokročilý software jako iBalancer, který používá MBS Balance, činí tento proces rychlejším a přesnějším.

Vyvažovačky jsou k dispozici v různých typech navržených speciálně podle průmyslových potřeb. Každý typ stroje je přizpůsoben různým rozměrům dílů, hmotnostem a oblastem použití. Zde jsou nejběžnější typy vyvažovaček a stručně jejich oblasti použití:

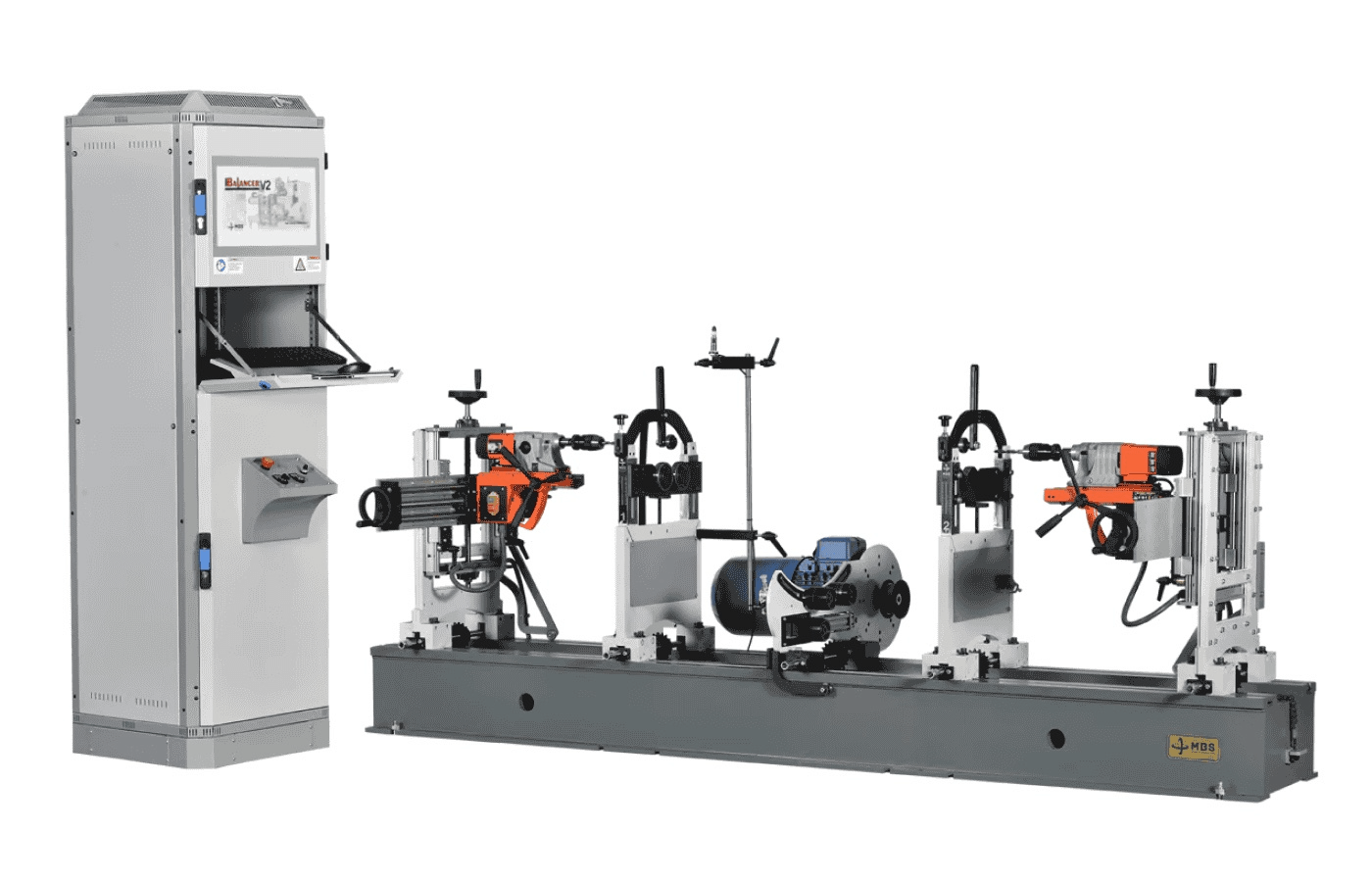

Horizontální vyvažovačky: Jsou ideální pro vyvažování dlouhých a těžkých dílů. Používají se k odstranění statické i dynamické nevyváženosti dílů, jako jsou velké rotory, hřídele a hřídele generátorů.

Vertikální vyvažovačky: Jsou navrženy pro vertikální vyvažování krátkých dílů ve tvaru disku kolem jejich vlastní osy. Tyto stroje jsou velmi účinné pro ventilátory, brzdové kotouče, setrvačníky a řemenice.

Turbo vyvažovačky: Používají se pro přesné díly pracující při vysokých rychlostech, jako jsou součásti turbodmychadel a turbín. Tyto stroje testují díly při velmi vysokých otáčkách a zajišťují tak nejpřesnější vyvažování za podmínek blízkých provozní rychlosti.

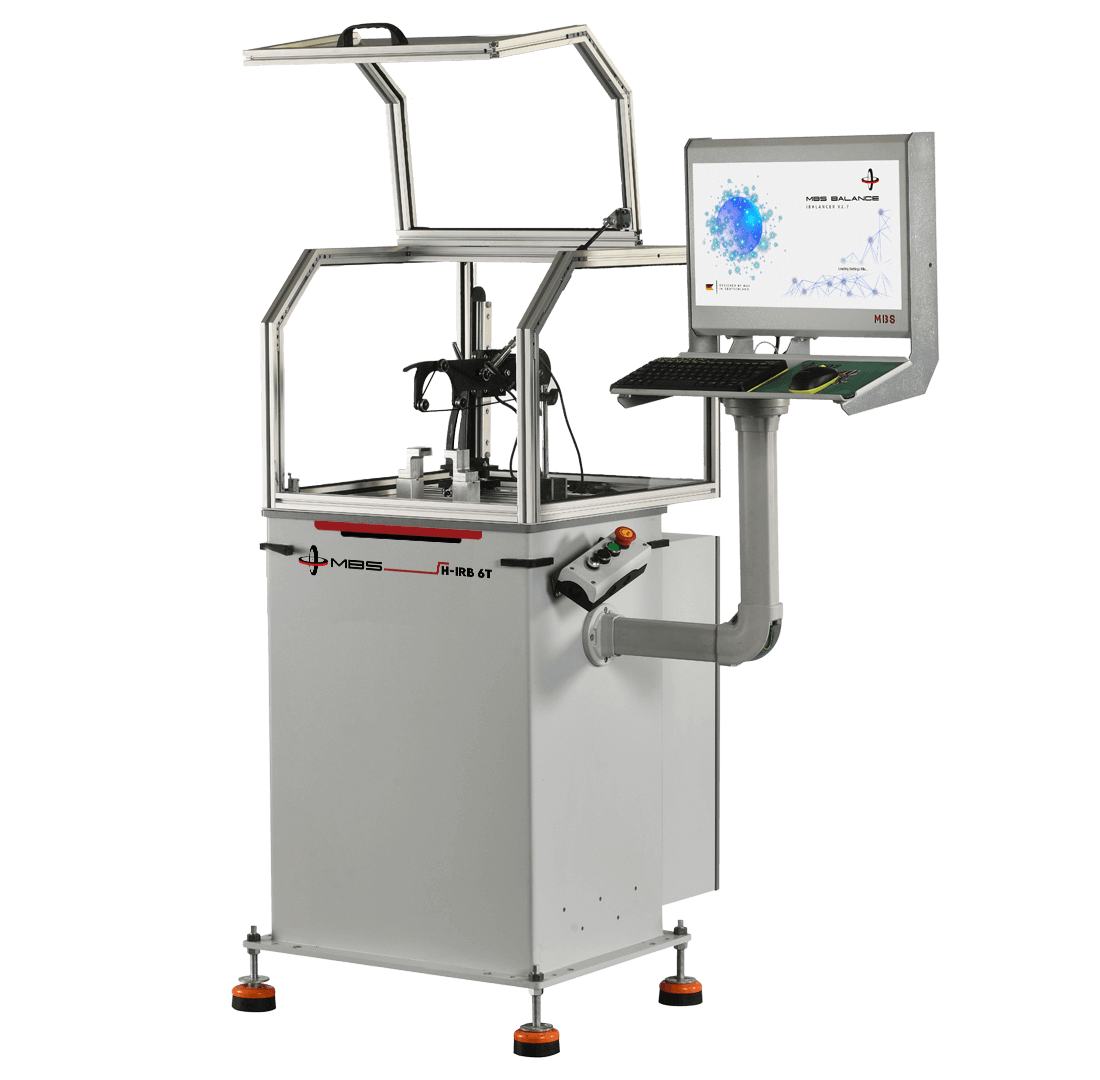

Vyvažovačky hřídelí: Byly vyvinuty zejména pro přesné vyvažování dlouhých a válcových hřídelí a kardanových hřídelí. Jsou hojně používány v automobilovém a lodním průmyslu.

Automatické vyvažovačky: Jsou ideální pro sériové výrobní linky vyžadující rychlé a přesné vyvažování. Tyto stroje automaticky měří a korigují nevyváženost, čímž minimalizují lidský zásah a zvyšují efektivitu výroby.

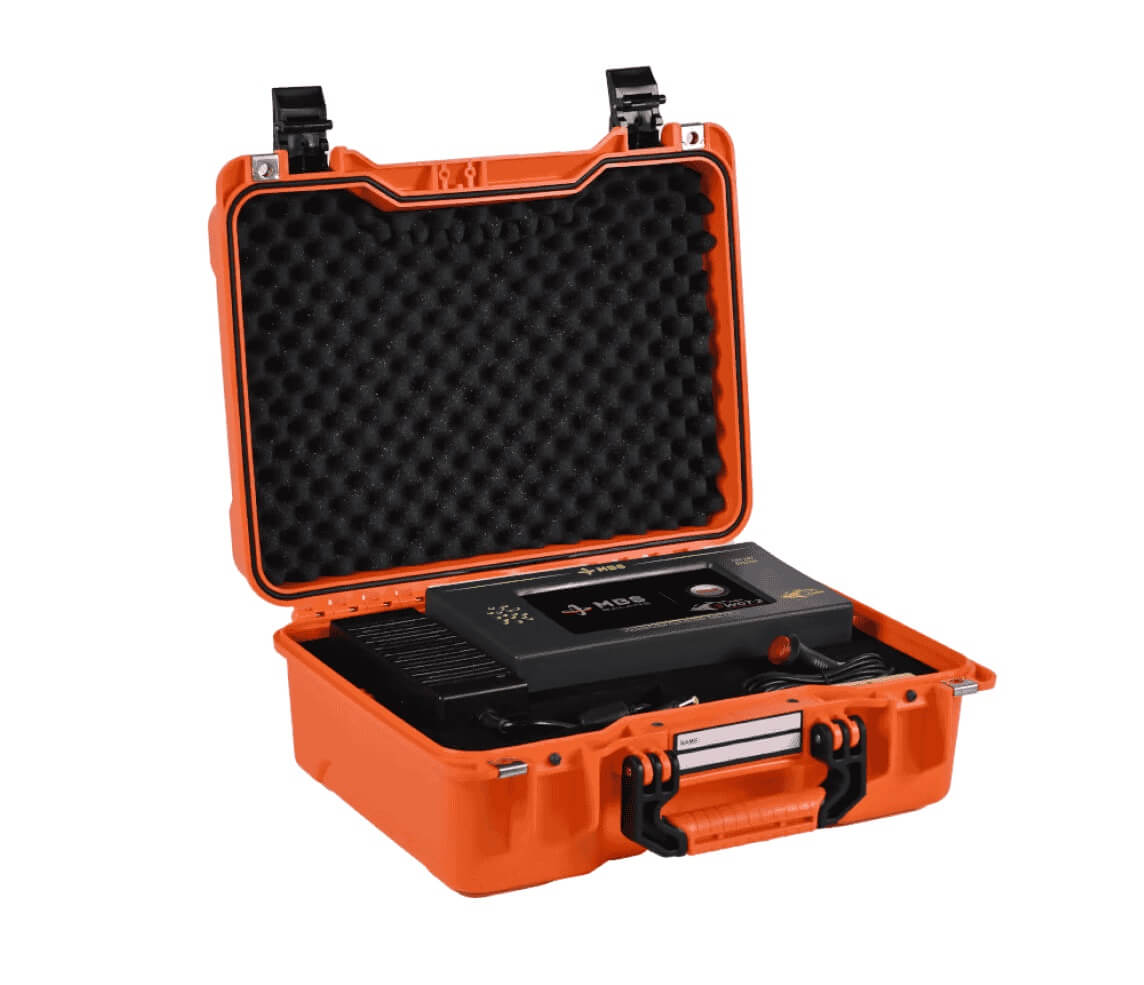

Pro specifické aplikace jsou navíc k dispozici i speciální zařízení, jako jsou flowbench stroje (test průtokového výkonu), přenosná testovací zařízení wastegate a volitelné jednotky zvyšující funkčnost vyvažovaček. Ve společnosti MBS Balance nabízíme se širokou škálou strojů řešení vhodná pro jakoukoli vaši potřebu vyvažování. Chcete-li zjistit, který typ stroje je pro vás nejvhodnější, můžete se poradit s naším odborným týmem ohledně vlastností vašich dílů a výrobních cílů.

Vyvažovačky, které ve společnosti MBS Balance vyrábíme, jsou navrženy pro použití ve velmi široké průmyslové oblasti. Každý rotující díl totiž pro efektivní a bezpečný provoz vyžaduje vyvážení. Naše stroje jsou proto hojně používány v mnoha různých odvětvích, od automobilového průmyslu po letectví, od energetiky po námořnictví.

Pro příklad, naše stroje se v automobilovém odvětví používají k vyvažování kritických dílů, jako jsou setrvačníky motorů, brzdové kotouče a turbodmychadla, zatímco v letectví jsou nepostradatelné pro turbíny a ventilátory leteckých motorů. V energetickém odvětví nabízíme řešení pro rotory větrných turbín a generátory, ve výrobě strojů pak pro čerpadla, kompresory a hřídele motorů. Naše stroje zajišťují přesné vyvážení velmi rozmanitých dílů používaných v těchto různých odvětvích, jako jsou rotory, ventilátory, turbíny, hřídele, vrtule a bubny. Oslovujeme všechna odvětví jak našimi automatickými řešeními, která udrží krok s rychlostí sériových výrobních linek, tak našimi flexibilními stroji určenými pro potřeby speciálních projektů.
