Co je vyvažování? Jeho kritický význam ve výrobě a bezpečnosti

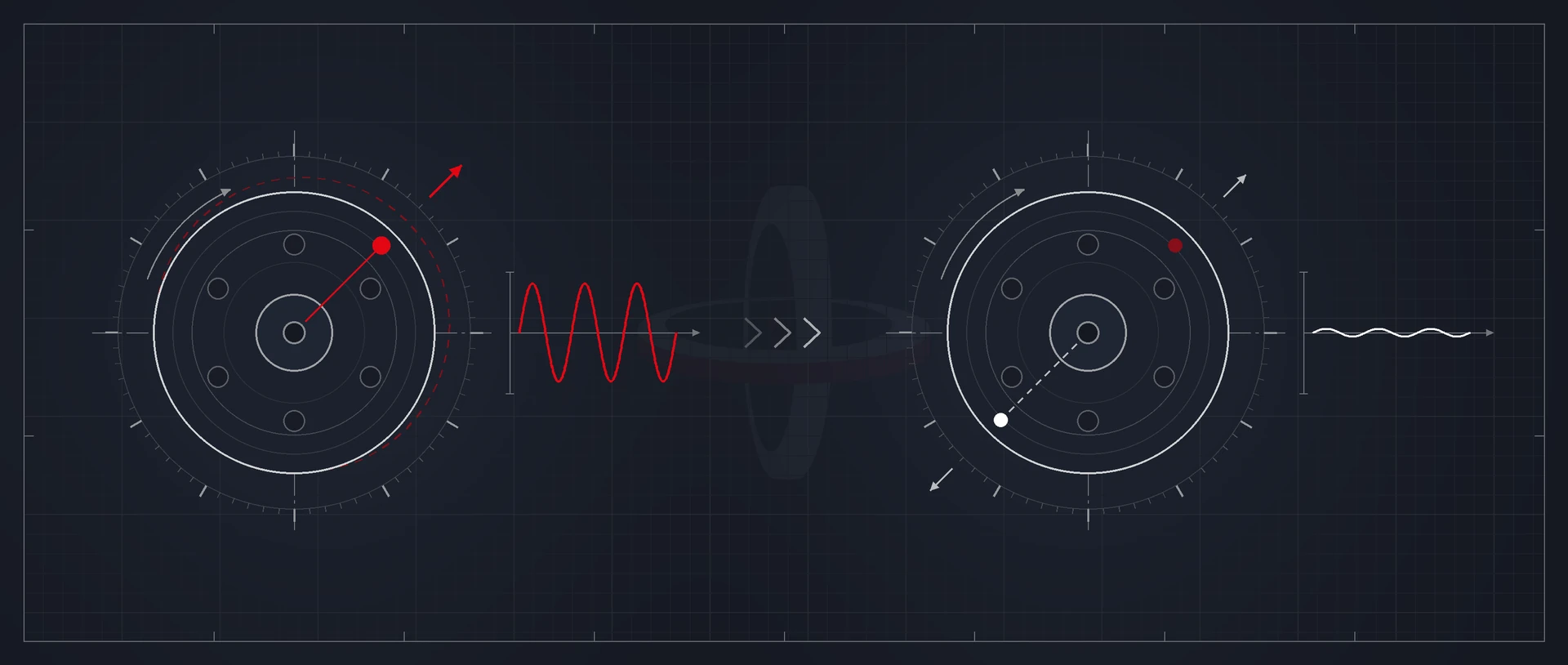

V průmyslových procesech i v našem každodenním životě má vyvažování zásadní význam pro bezproblémový a efektivní chod jakéhokoli rotujícího zařízení nebo dílu. Vyvažování znamená, že těžiště rotujícího tělesa je shodné s osou rotace. Pokud rozložení hmotnosti rotujícího dílu není homogenní, tedy pokud se těžiště odchyluje od osy rotace, hovoříme o nevyváženosti. Nevyváženost vede během rotace k nerovnoměrnému rozložení odstředivých sil, což způsobuje vibrace, hluk a opotřebení. Tento stav zkracuje životnost stroje a snižuje provozní efektivitu. Správné zajištění vyvážení tedy tvoří základ dlouhé životnosti, bezpečného a hospodárného provozu zařízení.

Nevyváženost je problémem, se kterým se setkáváme nejen u průmyslových strojů, ale v širokém spektru od automobilového sektoru až po domácí spotřebiče. Například nevyváženost kol automobilu může při vysokých rychlostech způsobit chvění volantu, nerovnoměrné opotřebení pneumatik a snížení komfortu jízdy. V průmyslové oblasti pak může nevyvážený ventilátor, čerpadlo nebo turbína vést k vážným poruchám, výrobním ztrátám a dokonce i k rizikům pro bezpečnost práce. Z tohoto důvodu je pochopení toho, co je vyvažování, a uvědomění si jeho významu nedílnou součástí moderních inženýrských a výrobních postupů.

Co znamená seřízení vyvážení a proč je tak důležité?

Seřízení vyvážení je proces zjištění hmotnostní nevyváženosti v rotujícím dílu a následného přidání nebo odebrání potřebných závaží k odstranění této nevyváženosti. Cílem tohoto procesu je optimalizovat rozložení hmotnosti dílu kolem osy rotace a minimalizovat nežádoucí vibrace a síly vznikající během rotace. Seřízení vyvážení se dělí do dvou hlavních kategorií: statické a dynamické vyvažování. Statické vyvažování odstraňuje hmotnostní nevyváženost dílu v jedné rovině, zatímco dynamické vyvažování koriguje hmotnostní nevyváženosti dílu ve více rovinách a má kritický význam zejména pro díly rotující při vysokých rychlostech.

Význam seřízení vyvážení lze posuzovat z mnoha různých hledisek. Za prvé, vyvážené stroje produkují méně vibrací, čímž snižují zatížení ložisek, uložení a dalších mechanických komponent. Tento stav výrazně prodlužuje životnost stroje a snižuje náklady na údržbu. Za druhé, vibrace způsobené nevyvážeností vedou ke ztrátám energie. Správně provedené seřízení vyvážení zvyšuje energetickou účinnost a pomáhá snižovat provozní náklady. Za třetí, zejména v citlivých výrobních procesech může nevyváženost negativně ovlivnit kvalitu produktu. Správně vyvážená zařízení umožňují výrobu produktů vyšší kvality. A konečně, nadměrné vibrace mohou v pracovním prostředí způsobit hlukové znečištění a rizika pro bezpečnost práce. Seřízení vyvážení tato rizika minimalizuje a vytváří bezpečnější a komfortnější pracovní prostředí.

Jak fungují vyvažovačky?

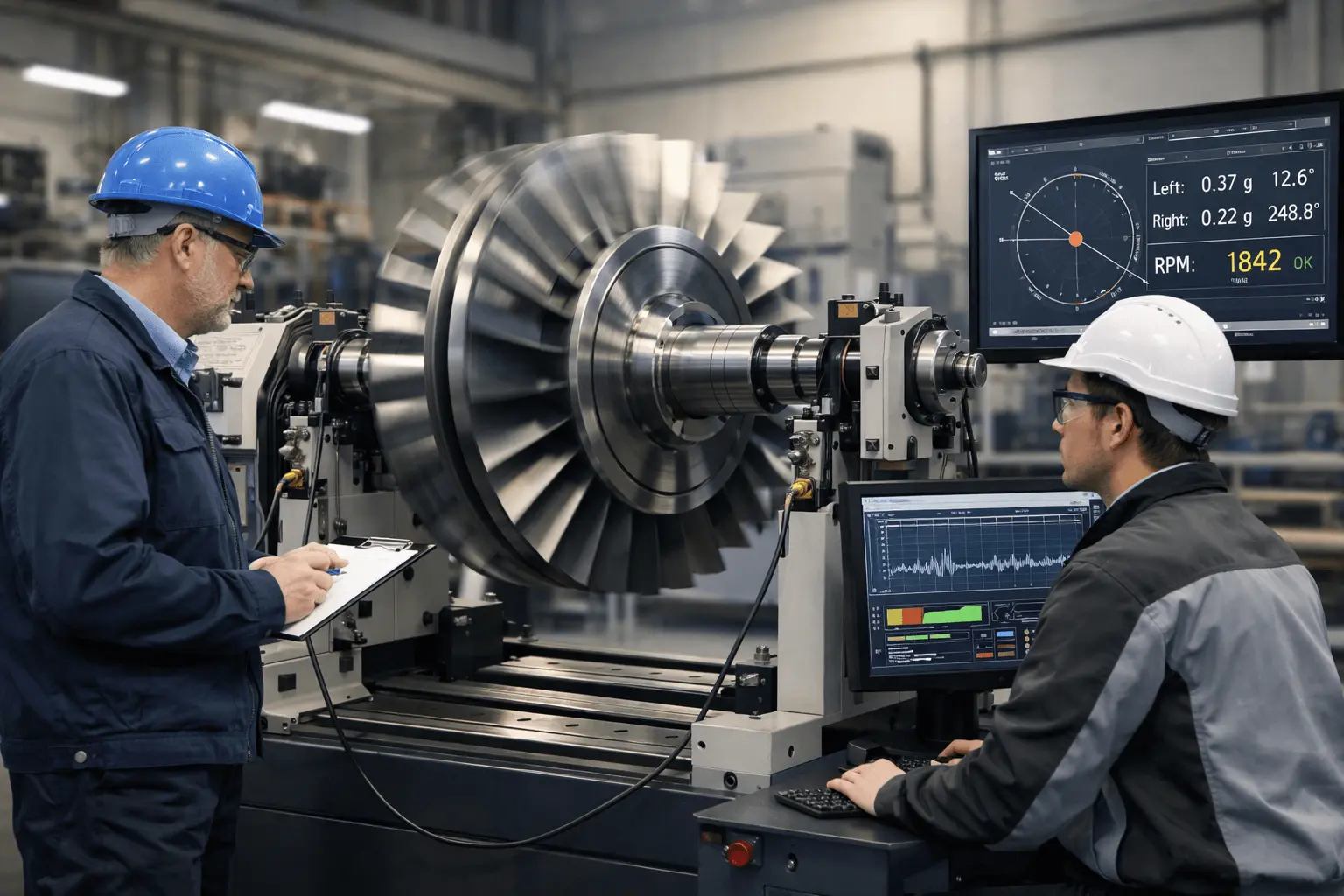

Procesy seřízení vyvážení se provádějí pomocí speciálně navržených vyvažovaček. Tyto stroje využívají pokročilé snímače a software k přesnému měření nevyváženosti rotujícího dílu a k určení míst korekce. V zásadě vyvažovačka pracuje v následujících krocích:

1. Montáž dílu: Díl, který se má vyvážit, se pečlivě namontuje na rotační hřídel vyvažovačky nebo na speciální adaptéry. Správná a pevná montáž má kritický význam pro přesné měření.
2. Měření rotace a vibrací: Stroj otáčí dílem určitou rychlostí. Během této rotace jsou vibrace způsobené nevyvážeností dílu zachycovány přesnými snímači na stroji (obvykle piezoelektrickými snímači). Tyto snímače měří amplitudu a fázový úhel vibrace.
3. Analýza dat: Data ze snímačů analyzuje speciální software v řídicí jednotce stroje. Výsledkem této analýzy je určení velikosti nevyváženosti (v gramech) a úhlu dílu (ve stupních), kde se nachází. Moderní vyvažovačky tato data zobrazují i vizuálně, čímž usnadňují práci obsluhy.
4. Proces korekce: Do míst nevyváženosti určených softwarem se přidá potřebné množství závaží (obvykle pomocí svaru, šroubu nebo speciálních vyvažovacích závaží) nebo se z dílu odebere materiál (metodami jako vrtání či broušení). Cílem této korekce je sladit těžiště dílu s osou rotace.
5. Kontrola a opětovné měření: Po procesu korekce se vyvážení dílu znovu změří a zkontroluje se, zda je v rámci požadovaných tolerancí. V případě potřeby se proces opakuje. Tento iterativní proces zajišťuje, že díl dosáhne optimálního vyvážení.

Vyvažovačky se vyrábějí ve dvou hlavních typech: horizontální a vertikální. Horizontální vyvažovačky vyvažují dlouhé a válcové díly (hřídele, rotory, ventilátory), zatímco vertikální vyvažovačky jsou ideální pro díly ve tvaru disku nebo s krátkým hřídelem (brzdové kotouče, setrvačníky). Oba typy jsou navrženy tak, aby zajistily vysokou přesnost a efektivitu v průmyslové výrobě.

Co se stane, když je seřízení vyvážení vadné? Potenciální rizika a řešení

Vadné seřízení vyvážení má řadu negativních důsledků jak pro průmyslová zařízení, tak pro vozidla. Tyto negativní jevy zahrnují široké spektrum od drobných nepříjemností až po vážné poruchy a bezpečnostní rizika. Hlavní problémy způsobené nevyvážeností jsou následující:

• Zvýšené vibrace a hluk: Nevyváženost způsobuje nadměrné vibrace a rušivý hluk v rotujících dílech. Tento stav snižuje kvalitu pracovního prostředí a z dlouhodobého hlediska může vést ke zdravotním problémům se sluchem.
• Zkrácení životnosti stroje: Trvalé vibrace vytvářejí nadměrný stres na ložiska, uložení, hřídele a další mechanické komponenty. Tento stav způsobuje předčasné opotřebení a únavu komponent, čímž výrazně zkracuje životnost stroje a vyžaduje časté výměny dílů.
• Ztráta energie a neefektivita: Vibrace způsobené nevyvážeností vedou k přeměně energie na teplo, a tedy ke ztrátám energie. Tento stav způsobuje, že zařízení spotřebovává více energie a rostou provozní náklady. Správně vyvážený systém pracuje efektivněji s menší spotřebou energie.
• Snížení kvality produktu: Zejména v citlivých výrobních procesech mohou vibrace způsobené nevyvážeností negativně ovlivnit kvalitu obráběných produktů. Například nevyváženost na soustruhu může zhoršit kvalitu povrchu obráběných dílů nebo způsobit jejich vyjetí z rozměrových tolerancí.
• Bezpečnostní rizika: Nadměrná nevyváženost může způsobit nekontrolovaný pohyb rotujících dílů nebo jejich uvolnění, což může vést k vážným pracovním úrazům. Toto riziko je ještě vyšší zejména u velkých průmyslových zařízení rotujících při vysokých rychlostech. Z tohoto důvodu je seřízení vyvážení kritickým opatřením z hlediska bezpečnosti práce.
• Zvýšení spotřeby paliva (u vozidel): Vadné seřízení vyvážení u automobilů kromě nerovnoměrného opotřebení pneumatik negativně ovlivňuje přilnavost vozidla a může způsobit, že motor vynakládá více výkonu, čímž zvyšuje spotřebu paliva.

K minimalizaci těchto rizik má velký význam periodická kontrola vyvážení rotujících zařízení a provádění potřebných seřízení vyvážení. Moderní technologie vyvažování a odborné servisy nabízejí účinná řešení k předcházení těmto problémům. Seřízení vyvážení není jen úkon údržby, ale zároveň strategická investice do kvality výroby, provozní efektivity a bezpečnosti práce.

Kolik stojí vyvažování? Cena a návratnost investice

Náklady na služby seřízení vyvážení se liší podle rozsahu prováděné práce, typu zařízení, jeho velikosti a použité technologie. V automobilovém sektoru je seřízení vyvážení pneumatik vozidel obvykle cenově dostupnou službou, která se k roku 2026 nabízí v průměru za ceny v rozmezí 400 TL až 1.200 TL. Avšak vzhledem k tomu, že průmyslové služby vyvažování se provádějí pro mnohem větší a složitější stroje, mohou náklady výrazně narůst podle vlastností zařízení a požadované přesnosti.

Faktory ovlivňující ceny průmyslových služeb vyvažování jsou následující:

• Velikost a hmotnost zařízení: Vyvažování velkých a těžkých dílů zvyšuje náklady, protože vyžaduje větší a speciální vyvažovačky.
• Typ vyvažování: Statické vyvažování je obvykle cenově dostupnější, zatímco dynamické vyvažování je složitější, a tedy nákladnější.
• Požadavek na přesnost: Některé průmyslové aplikace vyžadují velmi vysokou přesnost vyvážení. V takových případech může být potřeba více času a speciálního vybavení.
• Vyvažování na místě: V některých případech nemusí být možné zařízení demontovat a přivézt do vyvažovací dílny. V takovém případě se nabízí služba vyvažování na místě, která je obvykle nákladnější.
• Doplňkové služby: Doplňkové služby jako analýza vibrací, kontrola ložisek či seřízení spojky mohou ovlivnit celkové náklady.

Správnějším přístupem je vnímat náklady na seřízení vyvážení nikoli jako výdaj, ale jako investici. Správně provedené seřízení vyvážení totiž z dlouhodobého hlediska přináší mnohem větší úspory. Přínosy jako prodloužení životnosti stroje, snížení nákladů na údržbu a opravy, zvýšení energetické účinnosti, zlepšení kvality výroby a zajištění bezpečnosti práce více než vynahradí výdaje vynaložené na seřízení vyvážení. Z tohoto důvodu je návratnost investice (ROI) do služeb vyvažování obvykle poměrně vysoká a představuje kritický krok pro udržitelný úspěch podniků.

Často kladené otázky (FAQ)

Jak často by se mělo provádět seřízení vyvážení?

U automobilů se obvykle doporučuje kontrolovat seřízení vyvážení každých 10.000-15.000 kilometrů nebo společně s úkony jako výměna pneumatik či geometrie. U průmyslových zařízení se tato doba liší podle provozních podmínek stroje, úrovně kritičnosti a doporučení výrobce. Kontroly vyvážení se obvykle provádějí v rámci programů periodické údržby.

Jak se zjišťuje nevyváženost?

Nevyváženost se zjišťuje pomocí vyvažovaček nebo přístrojů pro analýzu vibrací na místě. Tyto přístroje měří amplitudu vibrace a fázový úhel rotujícího dílu a určují místo a velikost nevyváženosti.

Co se stane, když se neprovede seřízení vyvážení?

Pokud se neprovede seřízení vyvážení, zkrátí se životnost stroje, zvýší se spotřeba energie, sníží se kvalita produktu, vzniká nadměrný hluk a vibrace a mohou se objevit vážná bezpečnostní rizika.

Jaký je rozdíl mezi statickým a dynamickým vyvažováním?

Statické vyvažování odstraňuje hmotnostní nevyváženost rotujícího dílu v jedné rovině, zatímco dynamické vyvažování koriguje hmotnostní nevyváženosti dílu ve více rovinách. Dynamické vyvažování je komplexnější a nezbytné zejména pro díly rotující při vysokých rychlostech.
