Czym jest wyważanie? Kluczowe znaczenie w produkcji i bezpieczeństwie

W procesach przemysłowych i w naszym codziennym życiu wyważenie ma żywotne znaczenie dla sprawnej i wydajnej pracy każdego obracającego się urządzenia lub elementu. Wyważenie oznacza pokrywanie się środka masy obracającego się ciała z osią obrotu. Jeśli rozkład masy obracającej się części nie jest jednorodny, to znaczy środek masy odchyla się od osi obrotu, mówimy o niewyważeniu. Niewyważenie prowadzi do nierównomiernego rozkładu sił odśrodkowych podczas obrotu, powodując drgania, hałas i zużycie. Skraca to żywotność maszyny i obniża wydajność operacyjną. Dlatego prawidłowe wyważenie stanowi podstawę długotrwałej, bezpiecznej i ekonomicznej pracy urządzeń.

Niewyważenie to problem spotykany nie tylko w maszynach przemysłowych, ale w szerokim zakresie — od motoryzacji po sprzęt domowy. Na przykład niewyważenie kół samochodu może powodować drganie kierownicy przy dużych prędkościach, nierównomierne zużycie opon i spadek komfortu jazdy. W przemyśle natomiast niewyważony wentylator, pompa lub turbina może prowadzić do poważnych awarii, strat produkcyjnych, a nawet zagrożeń bezpieczeństwa pracy. Dlatego zrozumienie, czym jest wyważenie i jakie ma znaczenie, jest nieodłączną częścią nowoczesnej inżynierii i praktyk produkcyjnych.

Co oznacza wyważanie i dlaczego jest tak ważne?

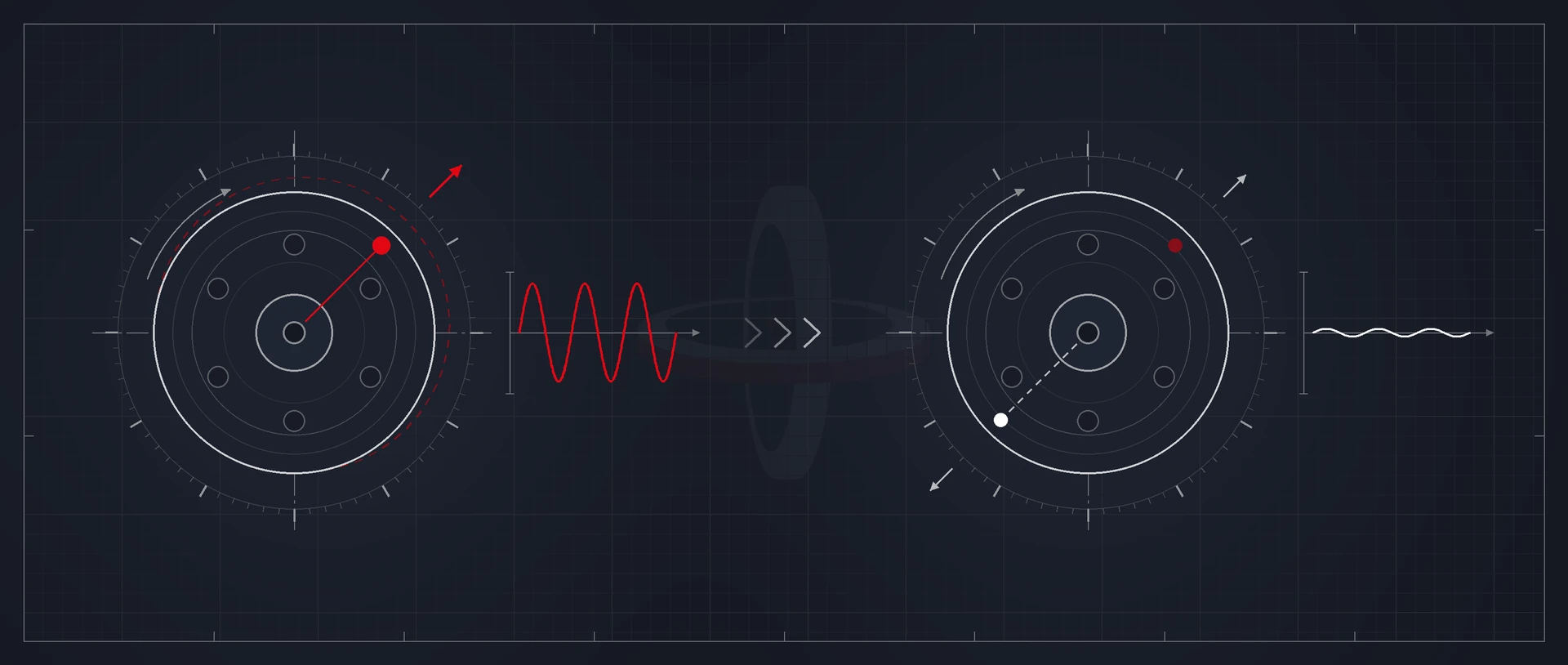

Wyważanie to proces wykrywania niewyważenia masy w obracającej się części oraz dodawania lub usuwania potrzebnych ciężarków w celu jego eliminacji. Proces ten optymalizuje rozkład masy wokół osi obrotu części, minimalizując niepożądane drgania i siły powstające podczas obrotu. Wyważanie dzieli się na dwie główne kategorie: statyczne i dynamiczne. Wyważanie statyczne usuwa niewyważenie masy w jednej płaszczyźnie, natomiast wyważanie dynamiczne koryguje niewyważenie w wielu płaszczyznach i ma kluczowe znaczenie zwłaszcza dla części obracających się z dużą prędkością.

Znaczenie wyważania można oceniać z wielu perspektyw. Po pierwsze, zrównoważone maszyny wytwarzają mniej drgań, dzięki czemu zmniejsza się obciążenie łożysk, panewek i innych podzespołów mechanicznych. Znacząco wydłuża to żywotność maszyny i obniża koszty konserwacji. Po drugie, drgania spowodowane niewyważeniem prowadzą do strat energii. Prawidłowo wykonane wyważanie zwiększa efektywność energetyczną, pomagając obniżyć koszty operacyjne. Po trzecie, zwłaszcza w precyzyjnych procesach produkcyjnych niewyważenie może negatywnie wpływać na jakość produktu. Dobrze wyważone urządzenia umożliwiają wytwarzanie produktów wyższej jakości. Na koniec — nadmierne drgania mogą powodować hałas i zagrożenia bezpieczeństwa w miejscu pracy. Wyważanie minimalizuje te ryzyka, tworząc bezpieczniejsze i bardziej komfortowe środowisko pracy.

Jak działają wyważarki?

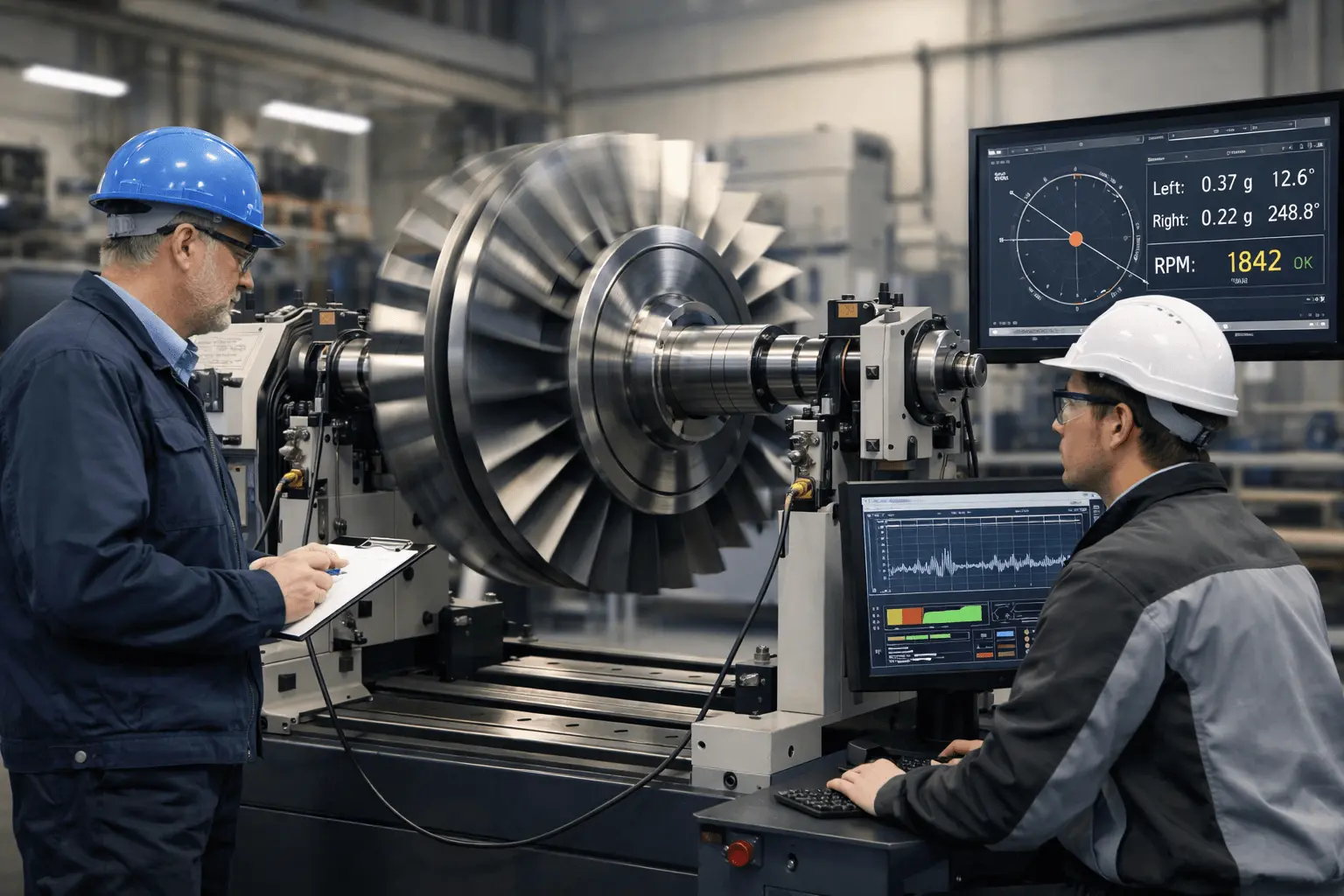

Procesy wyważania realizowane są za pomocą specjalnie zaprojektowanych wyważarek. Maszyny te wykorzystują zaawansowane czujniki i oprogramowanie do precyzyjnego pomiaru niewyważenia obracającej się części oraz określenia punktów korekty. Zasadniczo wyważarka działa według następujących kroków:

1. Montaż części: Wyważaną część starannie montuje się na obrotowym wale wyważarki lub na specjalnych adapterach. Prawidłowy i pewny montaż ma kluczowe znaczenie dla dokładnego pomiaru.
2. Obrót i pomiar drgań: Maszyna obraca część z określoną prędkością. Podczas obrotu drgania spowodowane niewyważeniem części są wykrywane przez precyzyjne czujniki (zwykle piezoelektryczne) zamontowane na maszynie. Czujniki te mierzą amplitudę i kąt fazowy drgań.
3. Analiza danych: Dane z czujników są analizowane przez specjalne oprogramowanie w jednostce sterującej maszyny. W wyniku tej analizy określa się wielkość niewyważenia (w gramach) oraz kąt części (w stopniach), pod którym ono występuje. Nowoczesne wyważarki przedstawiają te dane także wizualnie, ułatwiając pracę operatora.
4. Proces korekty: W punktach niewyważenia wskazanych przez oprogramowanie dodaje się odpowiednią ilość masy (zwykle za pomocą spawania, śrub lub specjalnych ciężarków wyważających) albo usuwa materiał z części (metodami takimi jak wiercenie czy szlifowanie). Korekta ta ma na celu zrównanie środka masy części z osią obrotu.
5. Kontrola i ponowny pomiar: Po korekcie wyważenie części mierzy się ponownie, aby sprawdzić, czy mieści się w wymaganych tolerancjach. W razie potrzeby proces się powtarza. Ten iteracyjny proces zapewnia osiągnięcie optymalnego wyważenia części.

Wyważarki produkowane są w dwóch głównych typach: poziomym i pionowym. Poziome wyważarki służą do wyważania długich i cylindrycznych części (wałów, wirników, wentylatorów), natomiast pionowe wyważarki są idealne dla części w kształcie tarczy lub o krótkim wale (tarcze hamulcowe, koła zamachowe). Oba typy zaprojektowano tak, aby zapewnić wysoką precyzję i wydajność w produkcji przemysłowej.

Co się dzieje przy nieprawidłowym wyważeniu? Potencjalne ryzyka i rozwiązania

Nieprawidłowe wyważenie prowadzi do szeregu negatywnych skutków zarówno dla urządzeń przemysłowych, jak i pojazdów. Skutki te obejmują szeroki zakres — od drobnych niedogodności po poważne awarie i zagrożenia bezpieczeństwa. Główne problemy spowodowane niewyważeniem to:

• Zwiększone drgania i hałas: Niewyważenie powoduje nadmierne drgania i uciążliwy hałas w obracających się częściach. Obniża to jakość środowiska pracy i może w dłuższej perspektywie prowadzić do problemów ze słuchem.
• Skrócenie żywotności maszyny: Ciągłe drgania powodują nadmierne obciążenie łożysk, panewek, wałów i innych podzespołów mechanicznych. Prowadzi to do przedwczesnego zużycia i zmęczenia elementów, znacząco skracając żywotność maszyny i wymuszając częstą wymianę części.
• Strata energii i niska wydajność: Drgania spowodowane niewyważeniem prowadzą do zamiany energii w ciepło, a tym samym do jej straty. Powoduje to wyższe zużycie energii przez urządzenie i wzrost kosztów operacyjnych. Dobrze wyważony układ pracuje wydajniej przy mniejszym zużyciu energii.
• Spadek jakości produktu: Zwłaszcza w precyzyjnych procesach produkcyjnych drgania spowodowane niewyważeniem mogą negatywnie wpływać na jakość obrabianych produktów. Na przykład niewyważenie tokarki może pogorszyć jakość powierzchni obrabianych części lub spowodować przekroczenie tolerancji wymiarowych.
• Zagrożenia bezpieczeństwa: Nadmierne niewyważenie może powodować niekontrolowany ruch obracających się części lub ich wyrwanie, prowadząc do poważnych wypadków przy pracy. Ryzyko to rośnie zwłaszcza w dużych urządzeniach przemysłowych obracających się z dużą prędkością. Dlatego wyważanie jest kluczowym środkiem bezpieczeństwa pracy.
• Wzrost zużycia paliwa (w pojazdach): W samochodach nieprawidłowe wyważenie kół, oprócz nierównomiernego zużycia opon, negatywnie wpływa na przyczepność pojazdu i powoduje, że silnik zużywa więcej mocy, zwiększając zużycie paliwa.

Aby zminimalizować te ryzyka, ogromne znaczenie ma okresowa kontrola wyważenia obracających się urządzeń i wykonywanie niezbędnych korekt. Nowoczesne technologie wyważania i wyspecjalizowane serwisy oferują skuteczne rozwiązania zapobiegające tym problemom. Wyważanie to nie tylko zabieg konserwacyjny, ale i strategiczna inwestycja w jakość produkcji, wydajność operacyjną i bezpieczeństwo pracy.

Ile kosztuje wyważanie? Ceny i zwrot z inwestycji

Koszt usług wyważania zależy od zakresu prac, rodzaju urządzenia, jego wielkości i zastosowanej technologii. W motoryzacji wyważanie kół pojazdu jest zwykle usługą niedrogą — według stanu na 2026 rok oferowaną w cenach średnio od 400 do 1200 TL. Jednak usługi wyważania przemysłowego, wykonywane dla znacznie większych i bardziej złożonych maszyn, mogą być znacznie droższe w zależności od parametrów sprzętu i wymaganej precyzji.

Czynniki wpływające na ceny usług wyważania przemysłowego to:

• Wielkość i masa urządzenia: Wyważanie dużych i ciężkich części wymaga większych, specjalistycznych wyważarek, co podnosi koszt.
• Typ wyważania: Wyważanie statyczne jest zwykle tańsze, natomiast dynamiczne jest bardziej złożone, a tym samym kosztowniejsze.
• Wymagana precyzja: Niektóre zastosowania przemysłowe wymagają bardzo wysokiej precyzji wyważania. W takich przypadkach potrzeba więcej czasu i specjalistycznego sprzętu.
• Wyważanie na miejscu: W niektórych sytuacjach demontaż i transport urządzenia do warsztatu wyważania nie są możliwe. Świadczy się wówczas usługę wyważania na miejscu, co zwykle jest droższe.
• Usługi dodatkowe: Usługi dodatkowe, takie jak analiza drgań, kontrola łożysk czy regulacja sprzęgieł, mogą wpływać na koszt całkowity.

Koszt wyważania należy traktować nie jako wydatek, lecz jako inwestycję. Prawidłowo wykonane wyważanie przynosi bowiem znacznie większe oszczędności w dłuższej perspektywie. Korzyści takie jak wydłużenie żywotności maszyny, obniżenie kosztów konserwacji i napraw, wzrost efektywności energetycznej, podniesienie jakości produkcji i zapewnienie bezpieczeństwa pracy z nawiązką pokrywają wydatki na wyważanie. Dlatego zwrot z inwestycji (ROI) w usługi wyważania jest zwykle bardzo wysoki i stanowi kluczowy krok dla trwałego sukcesu firm.

Najczęściej zadawane pytania (FAQ)

Jak często należy wykonywać wyważanie?

W samochodach zwykle zaleca się sprawdzanie wyważenia co 10 000–15 000 kilometrów lub przy okazji takich czynności jak wymiana opon czy regulacja geometrii. W przypadku urządzeń przemysłowych czas ten zależy od warunków pracy maszyny, poziomu krytyczności i zaleceń producenta. Kontrole wyważenia wykonuje się zwykle w ramach okresowych programów konserwacji.

Jak wykrywa się niewyważenie?

Niewyważenie wykrywa się za pomocą wyważarek lub urządzeń do analizy drgań na miejscu. Urządzenia te mierzą amplitudę i kąt fazowy drgań obracającej się części, określając miejsce i wielkość niewyważenia.

Co się stanie, jeśli nie wykona się wyważania?

Bez wyważania skraca się żywotność maszyny, rośnie zużycie energii, spada jakość produktu, powstają nadmierny hałas i drgania oraz mogą pojawić się poważne zagrożenia bezpieczeństwa.

Jaka jest różnica między wyważaniem statycznym a dynamicznym?

Wyważanie statyczne usuwa niewyważenie masy obracającej się części w jednej płaszczyźnie, natomiast dynamiczne koryguje niewyważenie w wielu płaszczyznach. Wyważanie dynamiczne jest bardziej kompleksowe i konieczne zwłaszcza dla części obracających się z dużą prędkością.
