Przemysłowe wyważarki to zaawansowane systemy działające w celu eliminacji niepożądanych drgań i niewyważenia masy w wirującym elemencie. Podstawowa zasada działania opiera się na pomiarze drgań i analizie sił. Gdy element zamontowany na maszynie zaczyna się obracać, niewyważenie w rozkładzie masy wytwarza siłę odśrodkową. Siła ta powoduje drgania elementu i łożysk. Wyważarka wykrywa i mierzy te drgania za pomocą precyzyjnych czujników (przetworników). Wykryty sygnał jest przekazywany do jednostki sterującej maszyny.

Zaawansowane oprogramowanie w jednostce sterującej przetwarza dane z czujników i oblicza dokładną wielkość niewyważenia (w gramach lub uncjach) oraz jego położenie kątowe (w stopniach). Dane te są wyraźnie wyświetlane operatorowi na ekranie. Na podstawie tych informacji operator ustala najodpowiedniejszą metodę usunięcia niewyważenia (dodanie lub usunięcie masy). Po zakończeniu korekty element jest ponownie testowany, a cykl ten powtarza się, aż pozostałe drgania spadną do akceptowalnego poziomu tolerancji. Specjalne oprogramowanie, takie jak iBalancer opracowany przez MBS Balance, przyspiesza i intuicyjnie usprawnia ten proces, minimalizując błędy operatora i gwarantując najwyższą precyzję.

Proces wyważania w poziomych wyważarkach składa się z szeregu kroków, które nie są tak skomplikowane jak sam element, ale wymagają dużej uwagi. Najpierw wirnik przeznaczony do wyważenia jest prawidłowo i bezpiecznie umieszczany na łożyskach maszyny za pomocą odpowiednich elementów łączących i adapterów. Krok ten jest kluczem do prawidłowego pomiaru, ponieważ element musi być podparty na maszynie tak jak w rzeczywistych warunkach pracy.

Po zamocowaniu elementu na maszynie wirnik zaczyna się obracać. Precyzyjne czujniki maszyny wykrywają drgania i siły powstające podczas obrotu. Dane te są analizowane przez zaawansowane oprogramowanie maszyny, dzięki czemu dokładnie ustala się wielkość i kąt niewyważenia wirnika w dwóch płaszczyznach. Informacje te wyraźnie pokazują operatorowi, ile masy należy dodać lub usunąć i w którym punkcie. Po zakończeniu korekty element jest ponownie obracany w celu sprawdzenia pozostałego niewyważenia. Cykl ten trwa, aż element zmieści się w tolerancjach określonych w normach międzynarodowych, takich jak ISO 21940. Proces ten zapewnia dłuższą żywotność i wydajniejszą pracę elementu.

Używanie wyważarki to proces, który należy wykonywać starannie w celu usunięcia drgań z wirujących elementów. Aby maszyna działała prawidłowo i osiągała najlepsze wyniki, należy postępować zgodnie z poniższymi krokami:

1. Przygotowanie i montaż elementu: Najpierw element przeznaczony do wyważenia jest czyszczony i prawidłowo montowany na maszynie za pomocą odpowiednich adapterów. Kluczowe znaczenie ma to, aby element nie przemieszczał się podczas wyważania oraz aby czujniki drgań były precyzyjnie umieszczone.

2. Pomiar niewyważenia: Po przygotowaniu elementu maszyna jest uruchamiana. Precyzyjne czujniki maszyny mierzą drgania powstające podczas obrotu i przekazują te dane do jednostki sterującej. Oprogramowanie w jednostce sterującej oblicza dokładną wielkość niewyważenia (na przykład w gramach) i jego kąt. Dane te są wyraźnie wyświetlane na ekranie maszyny.

3. Proces korekty: Na podstawie uzyskanych danych wykonuje się korektę w celu usunięcia niewyważenia. Odbywa się to albo poprzez dodanie masy dokładnie naprzeciwko obszaru niewyważenia (spawanie, śruba itp.), albo poprzez usunięcie materiału z obszaru niewyważenia (wiercenie, frezowanie itp.). To, która metoda zostanie zastosowana, zależy od typu elementu i wielkości niewyważenia.

4. Kontrola i powtarzanie: Po zakończeniu korekty element jest ponownie uruchamiany i mierzone jest pozostałe niewyważenie. Cykl ten powtarza się, aż poziomy drgań elementu spadną do akceptowalnych wartości tolerancji. Nowoczesne wyważarki oferują algorytmy przyspieszające ten proces oraz przyjazne dla użytkownika interfejsy. Oprogramowanie MBS Balance optymalizuje ten proces, zapewniając uzyskiwanie prawidłowych wyników na każdym kroku.

Używanie wyważarki to nie tylko czynność techniczna; jest to także najważniejszy sposób zagwarantowania bezpiecznej i wydajnej pracy maszyny.

Wyważanie to krytyczny proces, który czyni element bardziej stabilnym poprzez usunięcie niewyważenia masy w tym elemencie. Proces ten składa się zasadniczo z dwóch głównych etapów: pomiaru i korekty. Najpierw element przeznaczony do wyważenia jest umieszczany na wyważarce i obracany. Precyzyjne czujniki maszyny wykrywają drgania powstające podczas obrotu elementu i na podstawie tych danych obliczają dokładną wielkość niewyważenia (wyrażoną w masie) oraz jego położenie kątowe. Etap ten ma kluczowe znaczenie dla ustalenia, gdzie i jak duże jest niewyważenie elementu.

Po etapie pomiaru następuje etap korekty. Na tym etapie do usunięcia niewyważenia stosuje się jedną z dwóch głównych metod: dodanie masy lub usunięcie masy. Zgodnie z obliczonymi danymi dokładnie naprzeciwko obszaru niewyważenia dodaje się odpowiednią masę (na przykład za pomocą spawania, śruby lub kleju) albo usuwa się materiał z obszaru niewyważenia (na przykład poprzez wiercenie lub frezowanie). Proces ten minimalizuje drgania, ustawiając środek ciężkości elementu w jednej linii z osią obrotu. Po zakończeniu korekty element jest ponownie testowany, a cykl ten powtarza się, aż pozostałe niewyważenie spadnie do akceptowalnych poziomów tolerancji. Zaawansowane oprogramowanie, takie jak iBalancer używany przez MBS Balance, czyni ten proces szybszym i precyzyjniejszym.

Wyważarki dostępne są w różnych typach, specjalnie zaprojektowanych do potrzeb przemysłowych. Każdy typ maszyny jest dostosowany do różnych rozmiarów, ciężarów i obszarów zastosowania elementów. Oto najpopularniejsze typy wyważarek i krótko ich obszary zastosowania:

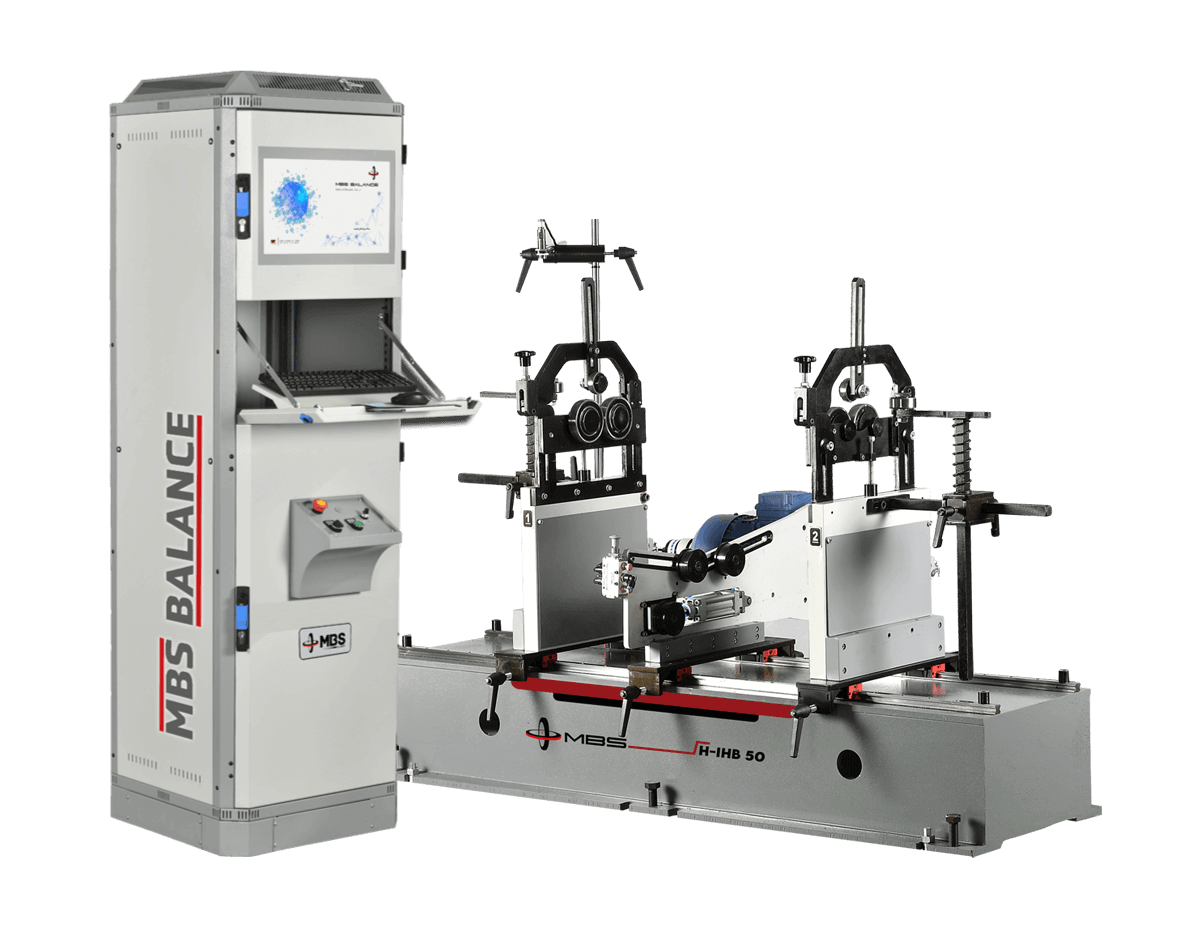

Poziome wyważarki: Idealne do wyważania długich i ciężkich elementów. Stosowane do usuwania zarówno statycznego, jak i dynamicznego niewyważenia takich elementów jak duże wirniki, wały i wały generatorów.

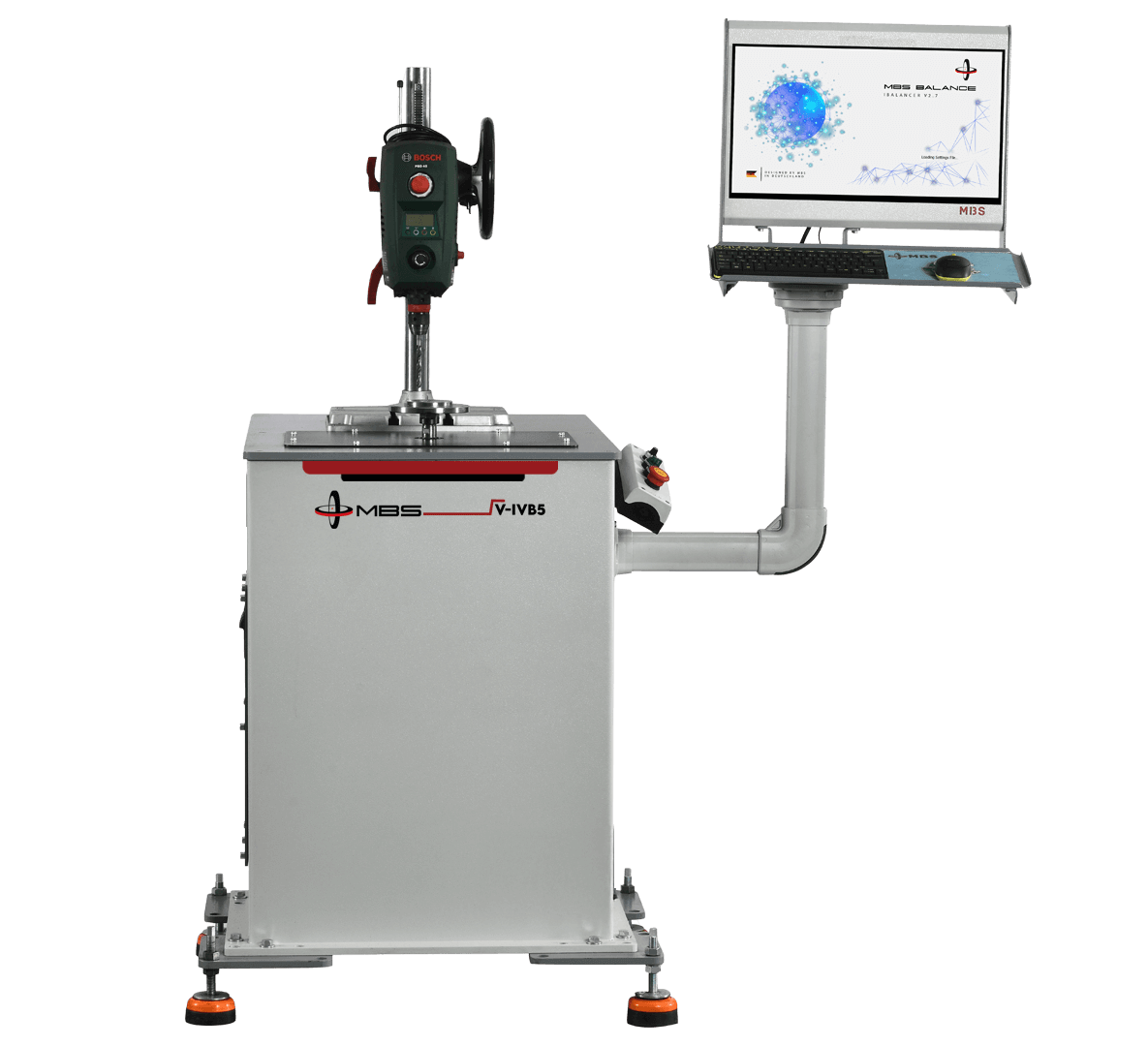

Pionowe wyważarki: Zaprojektowane do pionowego wyważania krótkich elementów w kształcie dysku wokół ich własnej osi. Maszyny te są bardzo skuteczne w przypadku wentylatorów, tarcz hamulcowych, kół zamachowych i kół pasowych.

Wyważarki turbo: Stosowane do precyzyjnych elementów pracujących z dużymi prędkościami, takich jak elementy turbosprężarek i turbin. Maszyny te testują elementy przy bardzo wysokich obrotach, zapewniając najdokładniejsze wyważanie w warunkach zbliżonych do prędkości roboczej.

Wyważarki wałów: Opracowane do precyzyjnego wyważania zwłaszcza długich i cylindrycznych wałów oraz wałów kardana. Powszechnie stosowane w przemyśle motoryzacyjnym i stoczniowym.

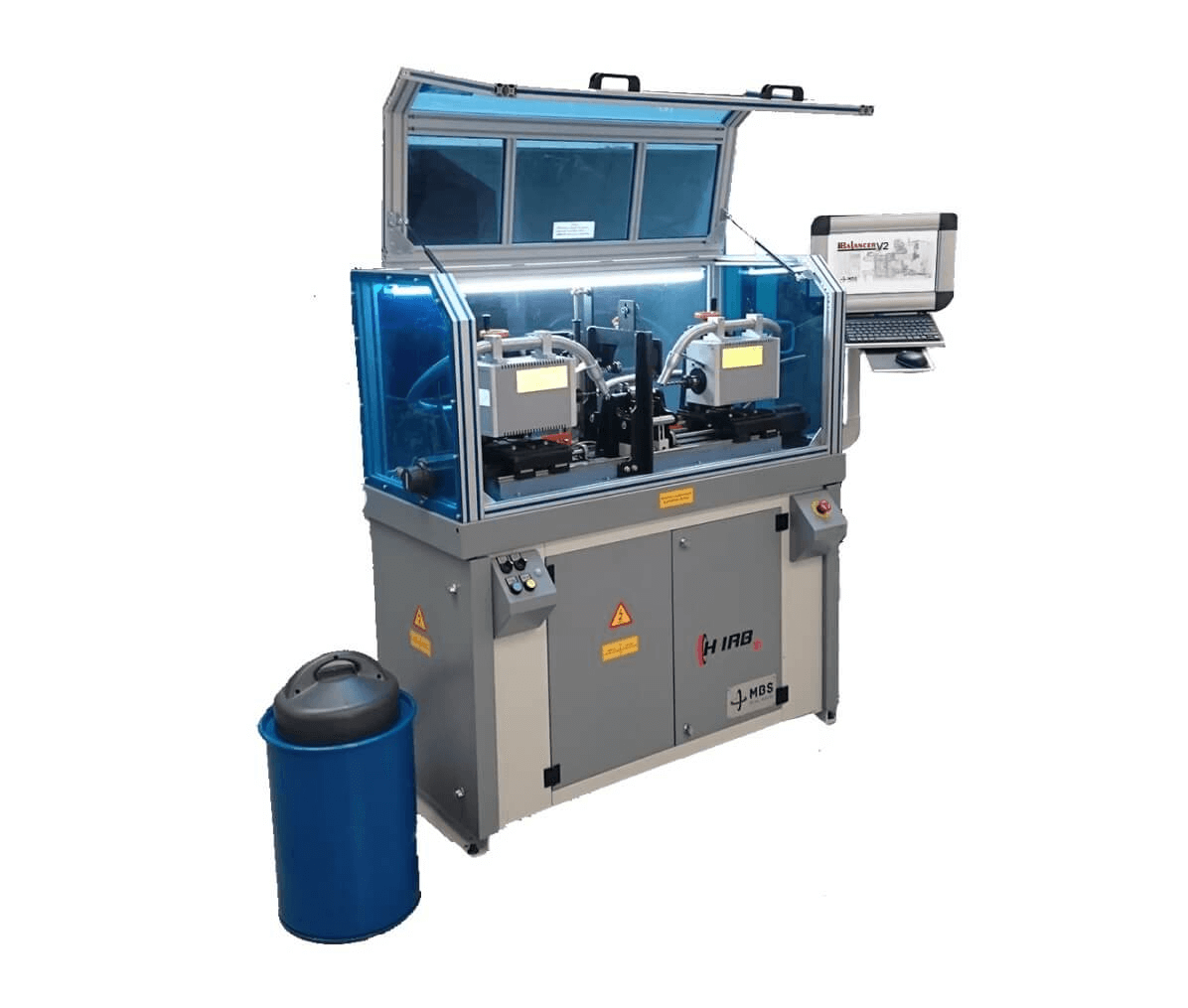

Automatyczne wyważarki: Idealne do linii produkcji seryjnej wymagających szybkiego i precyzyjnego wyważania. Maszyny te automatycznie mierzą i korygują niewyważenie, minimalizując ingerencję człowieka i zwiększając wydajność produkcji.

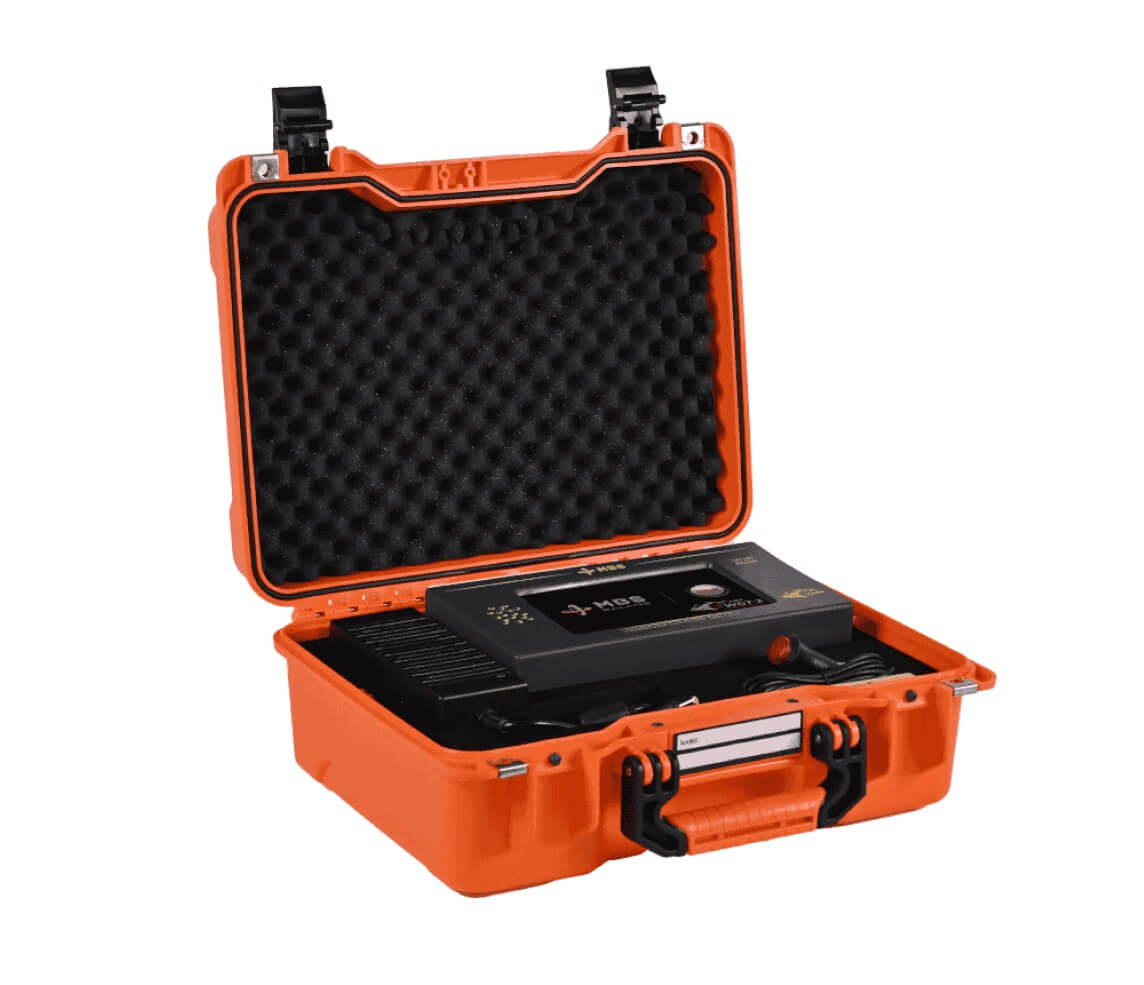

Dodatkowo dostępne są specjalistyczne urządzenia do specyficznych zastosowań, takie jak maszyny flowbench (test wydajności przepływu), przenośne testery wastegate oraz opcjonalne jednostki zwiększające funkcjonalność wyważarek. Jako MBS Balance, dzięki naszej szerokiej gamie maszyn oferujemy rozwiązania odpowiednie do wszelkich potrzeb wyważania. Aby ustalić, który typ maszyny jest dla Ciebie najodpowiedniejszy, możesz skonsultować właściwości swoich elementów i cele produkcyjne z naszym zespołem ekspertów.

Wyważarki produkowane przez nas jako MBS Balance są zaprojektowane do stosowania w bardzo szerokim obszarze przemysłowym. Ponieważ każdy element pracujący w ruchu obrotowym wymaga wyważenia w celu wydajnej i bezpiecznej eksploatacji. Dlatego nasze maszyny są powszechnie stosowane w wielu różnych branżach, od motoryzacji po lotnictwo, od energetyki po żeglugę.

Dla przykładu, nasze maszyny w branży motoryzacyjnej są stosowane do wyważania krytycznych elementów takich jak koła zamachowe silników, tarcze hamulcowe i turbosprężarki, natomiast w lotnictwie są niezbędne dla turbin i wentylatorów silników lotniczych. W branży energetycznej oferujemy rozwiązania dla wirników turbin wiatrowych i generatorów, a w produkcji maszyn dla pomp, sprężarek i wałów silników. Nasze maszyny zapewniają precyzyjne wyważanie bardzo różnorodnych elementów stosowanych w tych różnych branżach, takich jak wirniki, wentylatory, turbiny, wały, śmigła i bębny. Wszystkim branżom oferujemy zarówno nasze automatyczne rozwiązania nadążające za tempem linii produkcji seryjnej, jak i nasze elastyczne maszyny ukierunkowane na potrzeby projektów specjalnych.
