Service Sans Problème pour les Machines d'Équilibrage

Les machines d’équilibrage industrielles sont des systèmes sophistiqués conçus pour éliminer les vibrations indésirables et les déséquilibres de masse dans les pièces en rotation. Leur principe de fonctionnement repose sur la mesure des vibrations et l’analyse des forces générées. Lorsque la pièce montée sur la machine commence à tourner, toute répartition irrégulière de la masse génère une force centrifuge. Cette force provoque des vibrations au niveau de la pièce et de ses paliers. La machine d’équilibrage détecte ces vibrations à l’aide de capteurs de haute précision (transducteurs) et les mesure en temps réel. Les signaux sont ensuite transmis à l’unité de commande.

Le logiciel avancé intégré à l’unité de commande traite les données reçues des capteurs et calcule avec précision l’amplitude du déséquilibre (en grammes ou en onces) ainsi que sa position angulaire (en degrés). Ces informations sont affichées clairement à l’opérateur. Sur cette base, l’opérateur détermine la méthode de correction la plus appropriée (ajout ou retrait de masse). Une fois la correction effectuée, la pièce est testée à nouveau et le processus est répété jusqu’à ce que les vibrations résiduelles atteignent un niveau conforme aux tolérances acceptables. Les logiciels spécialisés développés par MBS Balance, tels que iBalancer, rendent ce processus plus rapide et plus intuitif, réduisant les erreurs opérateur et garantissant une précision maximale.

Le processus d’équilibrage dans les machines d’équilibrage horizontales, se compose d’une série d’étapes qui ne sont pas aussi complexes que la pièce elle-même, mais qui exigent une grande précision. Tout d’abord, le rotor à équilibrer est correctement et solidement positionné sur les paliers de la machine à l’aide de dispositifs de fixation et d’adaptateurs appropriés. Cette étape est essentielle pour garantir une mesure précise, car la pièce doit être supportée dans la machine de la même manière que dans ses conditions de fonctionnement réelles.

Une fois la pièce fixée sur la machine, le rotor commence à tourner. Les capteurs de haute précision de la machine détectent les vibrations et les forces générées pendant la rotation. Ces données sont analysées par le logiciel avancé de la machine, qui détermine avec précision l’amplitude et l’angle du déséquilibre dans deux plans du rotor. Ces informations indiquent clairement à l’opérateur quelle quantité de masse doit être ajoutée ou retirée et à quel endroit. Une fois la correction effectuée, la pièce est de nouveau mise en rotation afin de vérifier le déséquilibre résiduel. Ce cycle est répété jusqu’à ce que la pièce atteigne les tolérances définies par des normes internationales telles que ISO 21940. Ce processus garantit une durée de vie plus longue et un fonctionnement plus efficace de la pièce.

L’utilisation d’une machine d’équilibrage est un processus qui doit être réalisé avec précision afin d’éliminer les vibrations des pièces en rotation. Pour obtenir les meilleurs résultats et garantir le bon fonctionnement de la machine, les étapes suivantes doivent être respectées :

1. Préparation et montage de la pièce : Tout d’abord, la pièce à équilibrer est nettoyée puis montée correctement sur la machine à l’aide d’adaptateurs appropriés. Il est essentiel que la pièce soit solidement fixée afin d’éviter tout déplacement pendant l’équilibrage et de garantir la précision des capteurs de vibration.

2. Mesure du déséquilibre : Une fois la pièce installée, la machine est mise en marche. Les capteurs de haute précision mesurent les vibrations générées pendant la rotation et transmettent ces données à l’unité de commande. Le logiciel intégré calcule alors l’amplitude exacte du déséquilibre (par exemple en grammes) ainsi que sa position angulaire. Ces informations sont affichées clairement sur l’écran de la machine.

3. Correction du déséquilibre : Sur la base des données obtenues, une correction est effectuée afin d’éliminer le déséquilibre. Cela consiste soit à ajouter une masse au point opposé du déséquilibre (soudure, boulon, etc.), soit à retirer de la matière (perçage, fraisage, etc.) à l’endroit approprié. La méthode choisie dépend du type de pièce et de l’amplitude du déséquilibre.

4. Contrôle et répétition : Après correction, la pièce est de nouveau testée afin de mesurer le déséquilibre résiduel. Ce processus est répété jusqu’à ce que les vibrations atteignent un niveau conforme aux tolérances admissibles. Les machines modernes d’équilibrage proposent des algorithmes avancés et des interfaces conviviales qui accélèrent ce processus. Les logiciels MBS Balance optimisent chaque étape pour garantir des résultats précis et fiables.

L’utilisation d’une machine d’équilibrage ne se limite pas à une simple opération technique ; elle constitue également une étape essentielle pour garantir la sécurité, la performance et la durabilité des machines en fonctionnement.

Chez MBS Balance, les machines d’équilibrage que nous produisons sont conçues pour être utilisées dans un très large éventail de secteurs industriels. En effet, toute pièce en rotation nécessite un équilibrage afin de garantir une opération efficace et sûre. C’est pourquoi nos machines sont largement utilisées dans de nombreux domaines, de l’automobile à l’aéronautique, et de l’énergie au secteur maritime.

Pour donner quelques exemples, nos machines sont utilisées dans le secteur automobile pour l’équilibrage de pièces critiques telles que les volants moteur, les disques de frein et les turbocompresseurs, tandis que dans l’aéronautique elles sont indispensables pour les turbines et les ventilateurs de moteurs d’avion. Dans le secteur de l’énergie, nous proposons des solutions pour les rotors d’éoliennes et les générateurs, et dans la fabrication de machines pour les pompes, compresseurs et arbres de transmission. Nos machines permettent un équilibrage de haute précision de très nombreux composants utilisés dans ces différents secteurs, tels que les rotors, ventilateurs, turbines, arbres, hélices et tambours. Avec nos solutions automatiques capables de suivre le rythme des lignes de production en série ainsi que nos machines flexibles adaptées aux besoins des projets spécifiques, nous répondons aux exigences de tous les secteurs industriels.

Les machines d’équilibrage sont disponibles en plusieurs types, conçues spécifiquement pour répondre aux besoins industriels. Chaque type de machine est adapté à différentes tailles de pièces, poids et domaines d’application. Voici les principaux types de machines d’équilibrage et leurs usages :

Machines d’équilibrage horizontales : Elles sont idéales pour les pièces longues et lourdes. Elles sont utilisées pour corriger les déséquilibres statiques et dynamiques de composants tels que les grands rotors, arbres et arbres de générateurs.

Machines d’équilibrage verticales : Elles sont conçues pour équilibrer des pièces courtes et de forme disque en rotation autour de leur propre axe vertical. Ces machines sont particulièrement efficaces pour les ventilateurs, disques de frein, volants et poulies.

Machines d’équilibrage turbo : Elles sont utilisées pour les pièces de haute précision fonctionnant à très grande vitesse, comme les turbocompresseurs et les composants de turbines. Elles permettent de tester les pièces à des vitesses proches de leurs conditions réelles de fonctionnement afin d’obtenir un équilibrage optimal.

Machines d’équilibrage pour arbres (shafts) : Elles sont spécialement développées pour l’équilibrage précis des arbres longs et cylindriques, tels que les arbres de transmission et les cardans. Elles sont largement utilisées dans les secteurs automobile et maritime.

Machines d’équilibrage automatiques : Elles sont idéales pour les lignes de production en série nécessitant un équilibrage rapide et précis. Ces machines mesurent et corrigent automatiquement le déséquilibre, réduisant ainsi l’intervention humaine et augmentant la productivité.

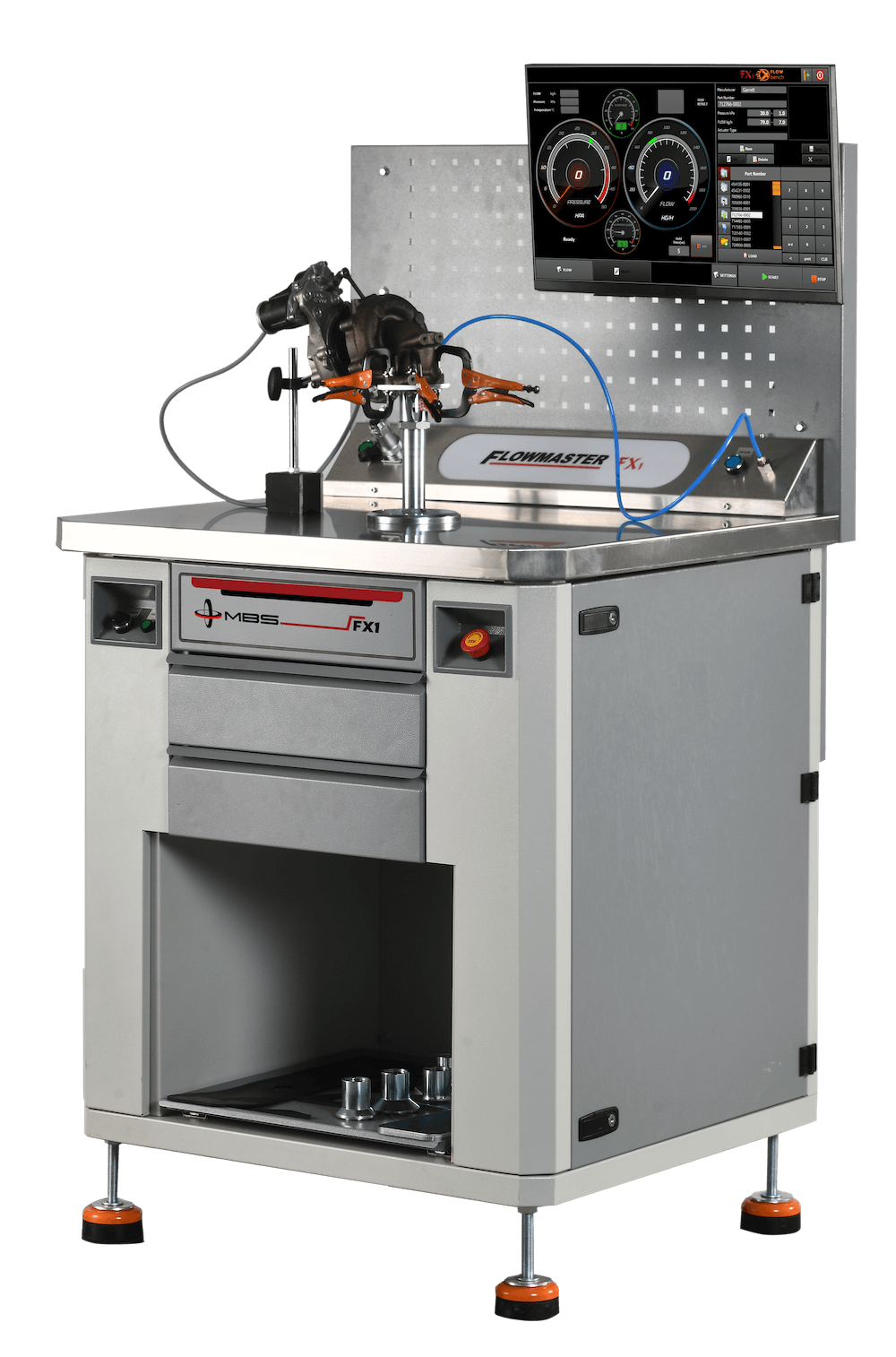

En complément, il existe également des équipements spécifiques tels que les bancs de test flowbench (tests de performance de flux), les dispositifs portables de test de wastegate, ainsi que des unités optionnelles améliorant les fonctionnalités des systèmes d’équilibrage. En tant que MBS Balance, nous proposons une large gamme de solutions adaptées à tous vos besoins d’équilibrage. Pour déterminer la machine la plus appropriée, il est recommandé de consulter notre équipe d’experts en fonction des caractéristiques de vos pièces et de vos objectifs de production.

Le réglage d’équilibrage est le processus consistant à aligner le centre de gravité d’une pièce en rotation avec son axe de rotation. Cette opération vise à minimiser les forces centrifuges et les vibrations causées par une répartition irrégulière de la masse, qui peuvent entraîner de sérieux problèmes à haute vitesse. Lorsqu’une pièce n’est pas correctement équilibrée, elle exerce des charges excessives sur les paliers et les composants de la machine, ce qui peut provoquer du bruit, des pertes d’énergie, une usure prématurée des roulements et même des défaillances mécaniques.

Un réglage d’équilibrage correct permet non seulement d’assurer un fonctionnement plus stable et plus silencieux, mais aussi d’améliorer significativement la durée de vie et l’efficacité globale de la machine. Le processus d’équilibrage consiste à déterminer l’amplitude et la position du déséquilibre, puis à effectuer des corrections en ajoutant ou en retirant de la masse aux endroits appropriés. Cette opération est essentielle pour les composants critiques fonctionnant à grande vitesse, tels que les ventilateurs, les turbines et les rotors de moteurs. En tant que MBS Balance, nous proposons des solutions d’équilibrage avancées permettant d’ajuster avec une très haute précision tout type de pièce en rotation.
