Équilibreuses Optionnelles

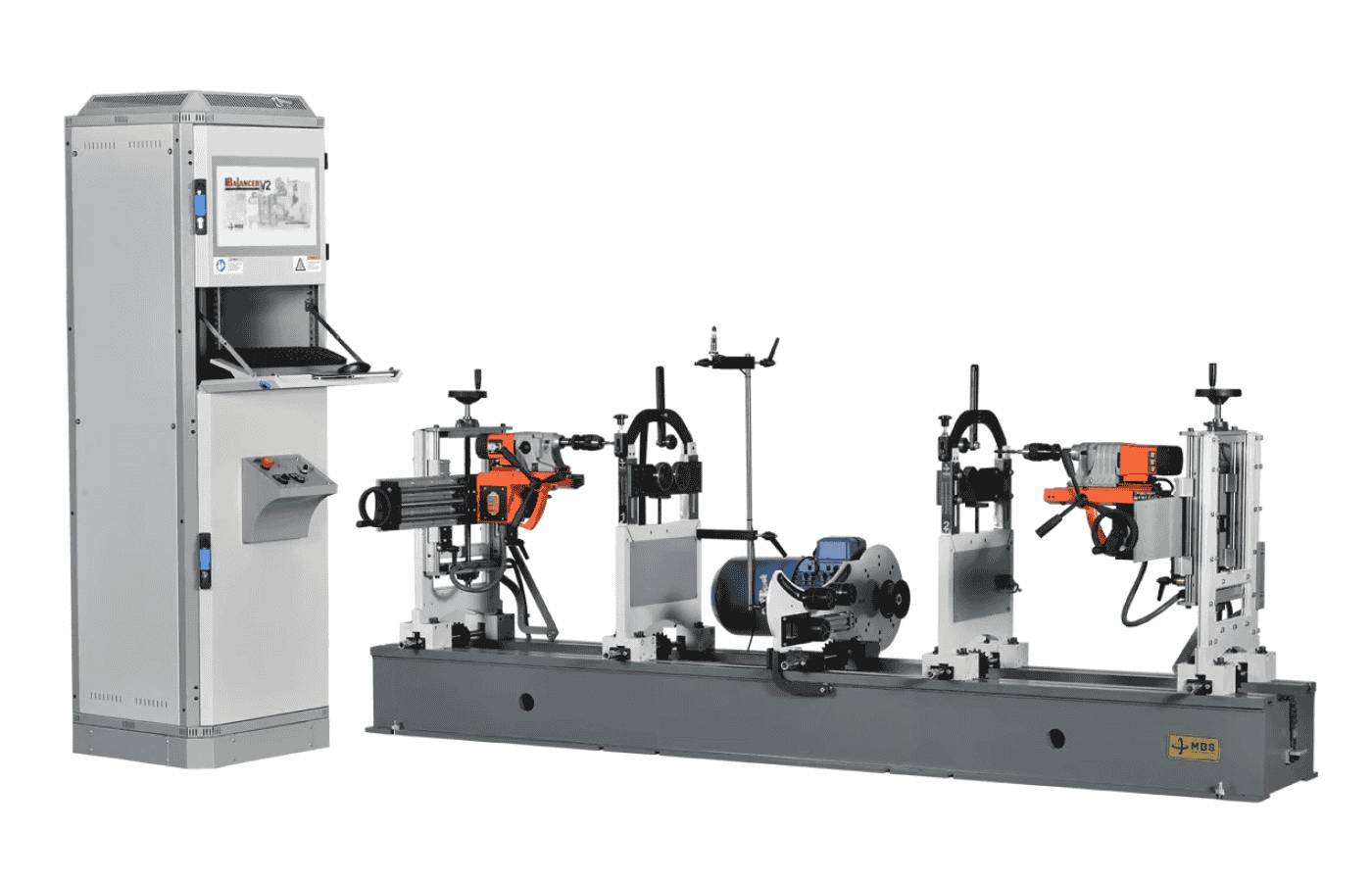

Équilibreuse Horizontale H-300+

Code Produit: H-300+

Description du Produit

Pour les rotors de taille moyenne : équilibrage statique et dynamique.
La H-IRB-300+ est une machine à équilibrer horizontale conçue pour les rotors nécessitant un équilibrage statique et dynamique. Avec une capacité de 300 kg et une longueur de banc de 1500 mm, elle traite une large gamme de pièces, des rotors de moteurs électriques et des vilebrequins aux roues de ventilateurs et de compresseurs, en passant par les hélices. La H-IRB-300+ est la même machine que la H-IRB-300, livrée de série avec l’unité de perçage supérieure de type portique.

Caractéristiques Techniques

Capacité
Masse maximale du rotor300 kg
Masse minimale du rotor15 kg
Diamètre maximal du rotor1100 mm
Plage de diamètre d’arbre10 – 130 mm
Charge par support de palier150 kg
Mécanique et entraînement
Longueur du banc1500 mm
Plans de correction1 (statique) / 2 (dynamique)
Vitesse d’équilibrage maximale1500 tr/min
Puissance du moteur / du variateur4 kW / 4 kW
Système d’entraînementCourroie (standard) · entraînement par arbre à cardan (option)
Dimensions de la machine (l × L × H)1500 × 900 × 750 mm
Mesure et logiciel
Capteurs de vibrations2 capteurs piézoélectriques
Référence de vitesse et de phaseCapteur reflex (capteur RPM)
Logiciel de mesureMBS Balance iBalancer Software
Langue de l’interfaceAnglais (module multilingue en option)
Ordinateur opérateurAIO PC · Windows 11

Domaines d'Application

  • Vilebrequin
  • Rotor de moteur électrique
  • Roue de ventilateur radial
  • Rotor de turbine

Pourquoi la H-IRB-300+ ?

Les points forts de la H-IRB-300+ :

  • Équilibrage dynamique. Mesure simultanée dans deux plans de correction ; la masse et l’angle du balourd s’affichent à l’écran.
  • Deux types d’entraînement : courroie ou arbre à cardan. Entraînement par courroie de série ; entraînement par arbre à cardan en option pour les rotors à forte résistance aérodynamique.
  • Paliers réglables. Les paliers coulissent sur le banc (1500 mm) ; plage de diamètre d’arbre 10–130 mm.
  • Système de mesure. Capteurs piézoélectriques et capteur RPM.
  • Logiciel iBalancer. Calcul de tolérance selon ISO 21940-11 (anciennement ISO 1940) ; pour chaque plan, la masse de correction et son angle sont indiqués.
  • Unité de perçage supérieure de type portique. De série ; correction sans démonter la pièce. Unité de perçage latérale en option.
  • Pupitre opérateur. Pupitre de commande (type B) de série ; armoire de commande fermée (type A) en option.
  • Sécurité. Conformité CE ; une clôture de sécurité à porte verrouillée peut être ajoutée en option.
