Module de mesure de faux-rond iBalancer

Vous équilibrez un rotor à la perfection, il entre dans la tolérance et affiche « OK ». Pourtant, une fois la pièce en service sur le terrain, la vibration persiste. La cause n'est généralement pas le balourd — il s'agit d'un écart géométrique subsistant sur l'arbre, la portée de roulement ou la bride de montage : le faux-rond.

Le module de mesure de faux-rond (run-out) iBalancer révèle ce défaut caché au moment même de l'opération d'équilibrage. Pendant que la pièce tourne, il mesure à la fois le balourd de masse et l'écart géométrique ; il affiche les deux dans le même système de référence angulaire, sur le même écran. Ainsi, l'opérateur n'a plus à deviner si la source de la vibration est la répartition des masses ou la géométrie de la pièce.

Pourquoi est-ce si important ?

L'équilibrage ne redresse pas un arbre déformé.

Équilibrer une pièce présentant un faux-rond ne résout pas le problème, cela ne fait que le masquer. Une pièce qui apparaît « dans la tolérance » sur la machine à équilibrer se remet à vibrer à son régime de fonctionnement réel et dans des conditions de paliers réelles. Résultat :

• Usure prématurée et défaillance imprévue des roulements
• Répétition incessante de l'opération d'équilibrage, main-d'œuvre gaspillée
• Retour de la pièce livrée et perte de réputation
• Des heures passées sur une pièce qui aurait en réalité dû être mise au rebut

Le module de faux-rond détecte ces pièces avant qu'elles n'entrent dans le processus d'équilibrage. Un arbre déformé n'immobilise plus la machine à équilibrer.

Capacités clés

Suivi simultané sur jusqu'à quatre axes

Bout d'arbre, portée de roulement, corps ou bride — surveillez le faux-rond en différents points de la pièce simultanément et indépendamment les uns des autres. Une mesure distincte et une évaluation distincte pour chaque point.

Détection de la position angulaire

Voyez non seulement l'ampleur du faux-rond, mais aussi l'angle exact auquel il se produit. La valeur est suivie en direct sous forme d'angle et peut être comparée à l'angle d'équilibrage.

Limites de tolérance par axe

Définissez une limite de faux-rond distincte pour chaque point de mesure. Lorsqu'une limite est dépassée, le système avertit automatiquement l'opérateur ; personne n'a besoin de consulter un tableau et de faire le calcul.

Protection de la plage de régime

Définissez la fenêtre de régime minimal et maximal dans laquelle la mesure de faux-rond donne des résultats corrects. Lorsque la pièce sort de cette plage, la fiabilité de la mesure est préservée.

Indicateur de tolérance instantané

Une confirmation instantanée vert/rouge pour chaque axe. D'un seul coup d'œil à l'écran, l'opérateur voit si la pièce est conforme. Aucune interprétation, aucune formation nécessaire.

La différence avec la méthode classique

Sur la plupart des machines à équilibrer, le faux-rond est contrôlé avec un appareil distinct, pièce à l'arrêt. Sur iBalancer, ces deux opérations sont réduites à un seul processus.

Un seul écran, un contrôle total

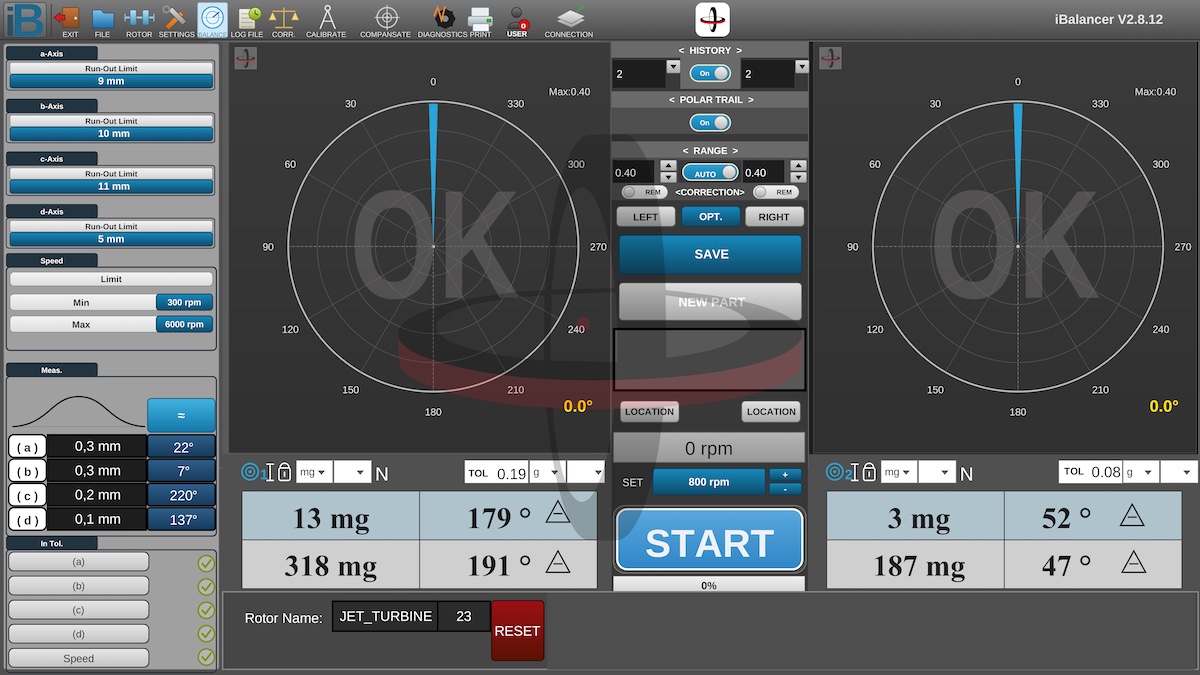

Grâce au panneau de mesure intégré à l'interface iBalancer, les données de faux-rond continuent de circuler en direct en arrière-plan pendant le calcul de la masse d'équilibrage. L'opérateur gère l'ensemble de l'analyse depuis un point unique, sans avoir besoin d'un appareil de mesure supplémentaire, d'un second écran ou d'un logiciel distinct.

Chaque minute supplémentaire passée à la machine se multiplie en production de série. Le module de faux-rond élimine complètement cette minute.

Ce qu'il apporte à votre entreprise

Gain de temps

Le cycle de mesure manuelle, de notes manuscrites et de reporting distinct disparaît. Le processus d'équilibrage n'est jamais interrompu.

Un reporting irréprochable

Ajoutez également les données de faux-rond de la pièce au rapport d'équilibrage. Au lieu de simplement dire à votre client « c'est équilibré », livrez un dossier qualité complet dans lequel la conformité géométrique est elle aussi documentée. Cela fait une différence nette, en particulier dans la chaîne d'approvisionnement de l'automobile et de l'aéronautique.

Prévention des erreurs

Les arbres à la géométrie déformée sont empêchés d'entrer dans le processus d'équilibrage. La main-d'œuvre gaspillée, les tentatives d'équilibrage répétées et les retours clients diminuent.

Traçabilité

L'historique de faux-rond de chaque pièce est conservé. En production de série, des valeurs de faux-rond qui commencent à augmenter sont un signe précoce d'un problème sur votre équipement d'usinage.

Où l'utilise-t-on ?

La mesure de faux-rond crée de la valeur dans toute application où l'écart géométrique autour de l'axe de rotation est critique :

• Pièces utilisées dans l'industrie de la défense (corps de moteurs-fusées et ensembles de tuyères, corps d'obus stabilisés par rotation)
• Rotors et arbres de moteurs électriques
• Arbres de cardan et arbres de transmission
• Arbres de pompes et de compresseurs
• Moyeux de ventilateurs, de roues et d'hélices
• Disques de frein et faces de montage de volants moteur
• Arbres de précision rectifiés — contrôle qualité en fin de processus

Intégrable à votre machine existante

Outre son offre en option standard sur les machines neuves, le module de faux-rond peut également être installé a posteriori sur vos équilibreuses horizontales et équilibreuses d'arbres MBS Balance existantes équipées d'iBalancer. Il n'est pas nécessaire de remplacer votre machine.

Pour en savoir plus sur la compatibilité de votre machine actuelle, votre type de pièce et vos points de mesure, contactez notre équipe — définissons ensemble l'étendue de l'installation.
