Modulo di misurazione dell'eccentricità (run-out) iBalancer

Bilanciate un rotore alla perfezione; rientra nella tolleranza e segnala "OK". Eppure, una volta che il pezzo entra in servizio, la vibrazione continua. La causa di solito non è lo squilibrio, ma una deviazione geometrica rimasta sull'albero, sulla sede del cuscinetto o sulla flangia di montaggio: l'eccentricità (run-out).

Il modulo di misurazione dell'eccentricità (run-out) iBalancer rivela questo difetto nascosto nello stesso momento dell'operazione di equilibratura. Mentre il pezzo ruota, misura sia lo squilibrio di massa sia la deviazione geometrica e mostra entrambi sulla stessa schermata, all'interno dello stesso sistema di riferimento angolare. In questo modo l'operatore non deve indovinare se la sorgente della vibrazione sia la distribuzione del peso o la geometria del pezzo.

Perché è così importante?

L'equilibratura non raddrizza un albero storto.

Equilibrare un pezzo che presenta eccentricità (run-out) non risolve il problema, lo maschera soltanto. Un pezzo che appare "entro tolleranza" sulla macchina equilibratrice ricomincia a vibrare al suo reale regime di esercizio e in condizioni reali dei cuscinetti. Il risultato:

• Usura precoce e guasti imprevisti nei cuscinetti
• Ripetizione dell'operazione di equilibratura più e più volte, con manodopera sprecata
• Il pezzo consegnato che viene reso, con perdita di reputazione
• Ore spese su un pezzo che in realtà avrebbe dovuto essere rottamato

Il modulo di eccentricità intercetta questi pezzi prima che entrino nel processo di equilibratura. Un albero storto non tiene occupata la macchina equilibratrice.

Funzionalità principali

Monitoraggio simultaneo fino a quattro assi

Estremità dell'albero, sede del cuscinetto, corpo o flangia — monitorate l'eccentricità in punti diversi del pezzo contemporaneamente e in modo indipendente l'uno dall'altro. Una misurazione separata e una valutazione separata per ogni punto.

Rilevamento della posizione angolare

Vedete non solo quanta eccentricità c'è, ma esattamente a quale angolo si presenta. Il valore viene monitorato dal vivo come angolo e può essere confrontato con l'angolo di equilibratura.

Limiti di tolleranza per singolo asse

Definite un limite di eccentricità (run-out) separato per ogni punto di misurazione. Quando un limite viene superato, il sistema avvisa automaticamente l'operatore; nessuno deve consultare una tabella ed eseguire calcoli.

Protezione dell'intervallo di regime

Definite la finestra minima e massima di regime entro la quale la misurazione dell'eccentricità fornisce risultati corretti. Quando il pezzo esce da questo intervallo, l'affidabilità della misurazione viene preservata.

Indicatore di tolleranza istantaneo

Una conferma istantanea verde/rossa per ogni asse. Con un solo sguardo alla schermata, l'operatore vede se il pezzo supera il controllo. Non richiede interpretazione né formazione.

La differenza rispetto al metodo classico

Sulla maggior parte delle macchine equilibratrici l'eccentricità (run-out) viene controllata con un dispositivo separato mentre il pezzo è fermo. Su iBalancer queste due operazioni sono ridotte a un unico processo.

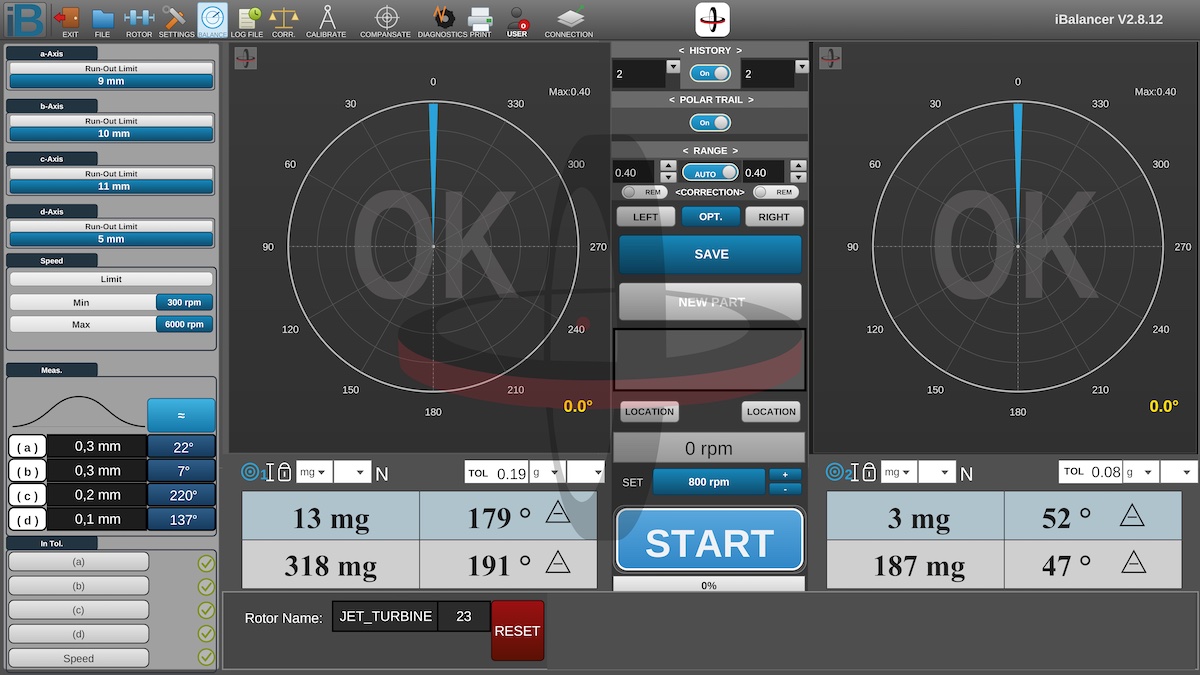

Una sola schermata, controllo totale

Grazie al pannello di misurazione integrato nell'interfaccia iBalancer, i dati di eccentricità continuano a scorrere dal vivo in secondo piano mentre viene calcolato il peso di equilibratura. L'operatore gestisce l'intera analisi da un unico punto, senza bisogno di un dispositivo di misurazione aggiuntivo, di un secondo schermo o di un software separato.

Ogni minuto aggiuntivo trascorso alla macchina si moltiplica nella produzione in serie. Il modulo di eccentricità elimina completamente quel minuto.

Il contributo alla vostra azienda

Risparmio di tempo

Il ciclo di misurazione manuale, annotazione a mano e reportistica separata scompare. Il processo di equilibratura non subisce interruzioni.

Reportistica impeccabile

Aggiungete anche i dati di eccentricità del pezzo accanto al report di equilibratura. Invece di dire semplicemente al vostro cliente "è equilibrato", consegnate un fascicolo di qualità completo in cui è documentata anche la conformità geometrica. Questo fa una differenza evidente, soprattutto nella catena di fornitura automobilistica e aeronautica.

Prevenzione degli errori

Si impedisce agli alberi con geometria deformata di entrare nel processo di equilibratura. Si riducono la manodopera sprecata, i tentativi di equilibratura ripetuti e i resi dei clienti.

Tracciabilità

Lo storico dell'eccentricità di ogni pezzo è registrato. Nella produzione in serie, valori di eccentricità che iniziano a crescere sono un segnale precoce di un problema sulla vostra macchina utensile.

Su quali pezzi si utilizza?

La misurazione dell'eccentricità (run-out) genera valore in ogni applicazione in cui la deviazione geometrica intorno all'asse di rotazione è critica:

• Pezzi impiegati nell'industria della difesa (corpi di motori a razzo e gruppi ugello, corpi di proiettili d'artiglieria stabilizzati per rotazione)
• Rotori e alberi di motori elettrici
• Alberi cardanici e alberi di trasmissione
• Alberi di pompe e compressori
• Mozzi di ventole, giranti ed eliche
• Dischi freno e superfici di accoppiamento dei volani
• Alberi di precisione rettificati — controllo qualità a fine processo

Integrabile nella vostra macchina esistente

Oltre a essere offerto come opzione standard sulle nuove macchine, il modulo di eccentricità può anche essere installato successivamente sulle vostre macchine di bilanciatura orizzontali e macchine di bilanciatura per alberi MBS Balance già dotate di iBalancer. Non è necessario sostituire la macchina.

Per avere informazioni sull'idoneità della vostra macchina esistente, sul vostro tipo di pezzo e sui vostri punti di misurazione, parlate con il nostro team — definiamo insieme la portata dell'installazione.
