وحدة قياس الانحراف الدوراني (Run-Out) من iBalancer

تُوازِن دوّاراً بإتقان تام، فيدخل ضمن حدود السماح ويظهر على الشاشة "OK". ومع ذلك، حين يذهب الجزء إلى الميدان يستمر الاهتزاز. والسبب في الغالب ليس عدم الاتزان، بل هو انحراف هندسي متبقٍّ على العمود أو على مقعد المحمل أو على شفة التثبيت، أي الانحراف الدوراني (run-out).

وحدة قياس الانحراف الدوراني (Run-Out) من iBalancer تكشف هذا العيب الخفي في اللحظة نفسها التي تجري فيها عملية الموازنة. فأثناء دوران الجزء تقيس كلاً من عدم اتزان الكتلة والانحراف الهندسي، وتعرضهما معاً على الشاشة نفسها ضمن نظام المرجع الزاوي نفسه. وبذلك لا يضطر المشغّل إلى تخمين ما إذا كان مصدر الاهتزاز هو توزيع الوزن أم هندسة الجزء.

لماذا هو بهذه الأهمية؟

الموازنة لا تُقوّم عموداً منحنياً.

موازنة جزء يعاني من الانحراف الدوراني لا تحل المشكلة، بل تُخفيها فقط. فالجزء الذي يبدو "ضمن حدود السماح" على آلة الموازنة يعود إلى الاهتزاز عند سرعة تشغيله الحقيقية وفي ظروف المحامل الحقيقية. والنتيجة:

• تآكل مبكر وأعطال غير متوقعة في المحامل
• تكرار عملية الموازنة مراراً، وإهدار العمالة
• إعادة الجزء المُسلَّم وفقدان السمعة
• ساعات تُنفَق على جزء كان ينبغي في الحقيقة أن يُستبعَد كخردة

وحدة الانحراف الدوراني تلتقط هذه الأجزاء قبل دخولها عملية الموازنة. فالعمود المنحني لا يشغل مِنصّة الموازنة.

القدرات البارزة

تتبّع متزامن حتى أربعة محاور

طرف العمود، مقعد المحمل، الجسم أو الشفة — راقِب الانحراف الدوراني عند نقاط مختلفة من قطعة العمل في آنٍ واحد وبشكل مستقل بعضها عن بعض. قياس منفصل وتقييم منفصل لكل نقطة.

تحديد الموضع الزاوي

انظر لا إلى مقدار الانحراف الدوراني فحسب، بل إلى الزاوية التي يقع عندها بالضبط. تُتابَع القيمة مباشرةً كزاوية ويمكن مقارنتها بزاوية الموازنة.

حدود سماح على أساس كل محور

حدّد حداً منفصلاً للانحراف الدوراني (run-out) لكل نقطة قياس. وعند تجاوز الحد ينبّه النظام المشغّل تلقائياً؛ فلا يضطر أحد إلى النظر في جدول وإجراء الحسابات.

حماية نطاق السرعة

حدّد نافذة السرعة الدنيا والقصوى التي يعطي فيها قياس الانحراف الدوراني نتائج صحيحة. وعندما يخرج الجزء عن هذا النطاق، تُصان موثوقية القياس.

مؤشر سماح فوري

تأكيد فوري أخضر/أحمر لكل محور. بنظرة واحدة إلى الشاشة يرى المشغّل ما إذا كان الجزء قد اجتاز الفحص. لا يتطلب تفسيراً ولا يتطلب تدريباً.

الفرق عن الطريقة التقليدية

في معظم آلات الموازنة يُفحَص الانحراف الدوراني بجهاز منفصل والجزء ساكن. أما في iBalancer فقد اختُزلت هاتان العمليتان إلى عملية واحدة.

شاشة واحدة، تحكّم كامل

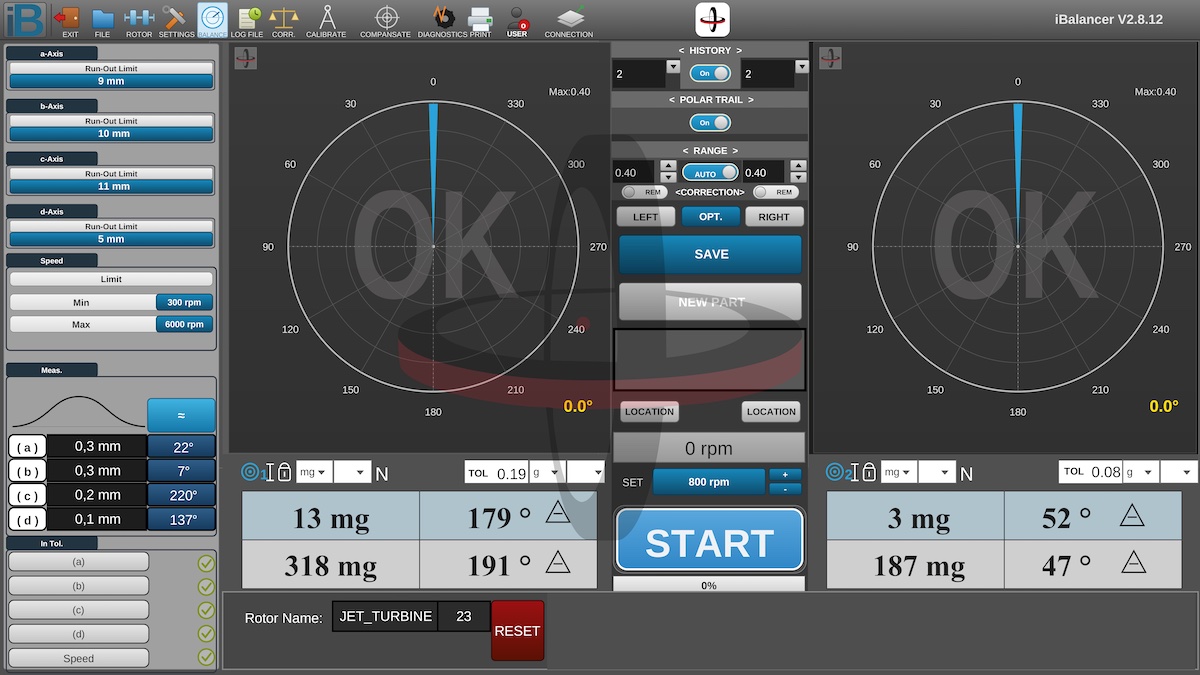

بفضل لوحة القياس المدمجة في واجهة iBalancer، تستمر بيانات الانحراف الدوراني في التدفق مباشرةً في الخلفية أثناء حساب وزن الموازنة. ويدير المشغّل التحليل بأكمله من نقطة واحدة، دون الحاجة إلى جهاز قياس إضافي أو شاشة ثانية أو برنامج منفصل.

كل دقيقة إضافية تُقضى عند المِنصّة تتضاعف في الإنتاج المتسلسل. ووحدة الانحراف الدوراني تُزيل هذه الدقيقة تماماً.

ما الذي تضيفه إلى منشأتك

توفير الوقت

تختفي دورة القياس اليدوي وتدوين الملاحظات باليد والتقارير المنفصلة. ولا تنقطع عملية الموازنة.

تقارير لا تشوبها شائبة

أضِف بيانات الانحراف الدوراني لقطعة العمل إلى جانب تقرير الموازنة أيضاً. وبدلاً من أن تقول لعميلك "لقد جرت موازنته" فحسب، سلِّم ملف جودة كاملاً موثَّقاً فيه المطابقة الهندسية أيضاً. وهذا يُحدث فرقاً واضحاً، خصوصاً في سلاسل توريد قطاعي السيارات والطيران.

منع الأخطاء

يُمنَع دخول الأعمدة ذات الهندسة المشوّهة إلى عملية الموازنة. وتقل العمالة المهدورة ومحاولات الموازنة المتكررة ومرتجعات العملاء.

القابلية للتتبّع

يُحفَظ سِجل الانحراف الدوراني لكل جزء. وفي الإنتاج المتسلسل، فإن قيم الانحراف الدوراني التي تبدأ بالارتفاع هي إشارة مبكرة إلى وجود مشكلة في آلة التشغيل لديك.

في أي الأجزاء يُستخدم؟

يُنتج قياس الانحراف الدوراني قيمة في كل تطبيق يكون فيه الانحراف الهندسي حول محور الدوران حرجاً:

• الأجزاء المستخدمة في الصناعات الدفاعية (أجسام محركات الصواريخ ومجموعات الفوهات، أجسام قذائف المدفعية التي تستقر بالدوران)
• دوّارات وأعمدة المحركات الكهربائية
• أعمدة الكاردان وأعمدة نقل الحركة
• أعمدة المضخات والضواغط
• محاور المراوح والدفّاعات والمراوح الدافعة
• أقراص الفرامل وأسطح تثبيت حذّافات الطاقة
• الأعمدة الدقيقة المصنفرة — مراقبة الجودة عند مخرج العملية

يمكن دمجها في آلتك الحالية

إلى جانب تقديمها كـخيار قياسي في الآلات الجديدة، فإن وحدة الانحراف الدوراني يمكن أيضاً تركيبها لاحقاً في آلات الموازنة الأفقية وآلات موازنة المحاور من MBS Balance المزوّدة بـ iBalancer التي تستخدمها بالفعل. فلا حاجة إلى استبدال آلتك.

للاستفسار عن مدى ملاءمة آلتك الحالية ونوع جزئك ونقاط القياس لديك، تواصل مع فريقنا — لنحدّد معاً نطاق التركيب.
