Módulo de Medição de Excentricidade (Run-Out) iBalancer

Equilibra um rotor na perfeição; fica dentro da tolerância e indica "OK". No entanto, assim que a peça entra em serviço no terreno, a vibração continua. A causa normalmente não é o desequilíbrio — é um desvio geométrico que permanece no veio, no assento do rolamento ou na flange de montagem: a excentricidade (run-out).

O Módulo de Medição de Excentricidade (Run-Out) iBalancer revela esta falha oculta no exato momento da operação de equilibragem. Enquanto a peça roda, mede tanto o desequilíbrio de massa como o desvio geométrico e apresenta ambos no mesmo ecrã, dentro do mesmo sistema de referência angular. Assim, o operador não tem de adivinhar se a origem da vibração é a distribuição de peso ou a geometria da peça.

Porque é tão importante?

A equilibragem não endireita um veio empenado.

Equilibrar uma peça com excentricidade (run-out) não resolve o problema, apenas o mascara. Uma peça que parece estar "dentro da tolerância" na máquina de equilibragem começa a vibrar novamente à sua velocidade real de funcionamento e em condições reais de rolamento. O resultado:

• Desgaste prematuro e falha inesperada nos rolamentos
• Repetição da operação de equilibragem vezes sem conta, mão de obra desperdiçada
• Devolução da peça entregue e perda de reputação
• Horas gastas numa peça que, na verdade, deveria ter sido sucateada

O módulo de excentricidade deteta estas peças antes de entrarem no processo de equilibragem. Um veio empenado não ocupa a máquina de equilibragem.

Capacidades em destaque

Monitorização simultânea de até quatro eixos

Extremidade do veio, assento do rolamento, corpo ou flange — monitorize a excentricidade em diferentes pontos da peça em simultâneo e de forma independente entre si. Uma medição separada e uma avaliação separada para cada ponto.

Deteção da posição angular

Veja não apenas qual o valor da excentricidade, mas em que ângulo exato ocorre. O valor é acompanhado em tempo real como ângulo e pode ser comparado com o ângulo de equilibragem.

Limites de tolerância por eixo

Defina um limite de excentricidade (run-out) separado para cada ponto de medição. Quando um limite é ultrapassado, o sistema avisa o operador automaticamente; ninguém tem de consultar uma tabela e fazer o cálculo.

Proteção da gama de rotação

Defina a janela mínima e máxima de rotação em que a medição de excentricidade dá resultados corretos. Quando a peça sai deste intervalo, a fiabilidade da medição é preservada.

Indicador de tolerância instantâneo

Uma confirmação instantânea verde/vermelho para cada eixo. Com um único olhar para o ecrã, o operador vê se a peça é aprovada. Não exige interpretação nem formação.

A diferença face ao método clássico

Na maioria das máquinas de equilibragem, a excentricidade é verificada com um dispositivo separado enquanto a peça está parada. No iBalancer, estas duas operações são reduzidas a um único processo.

Um ecrã, controlo total

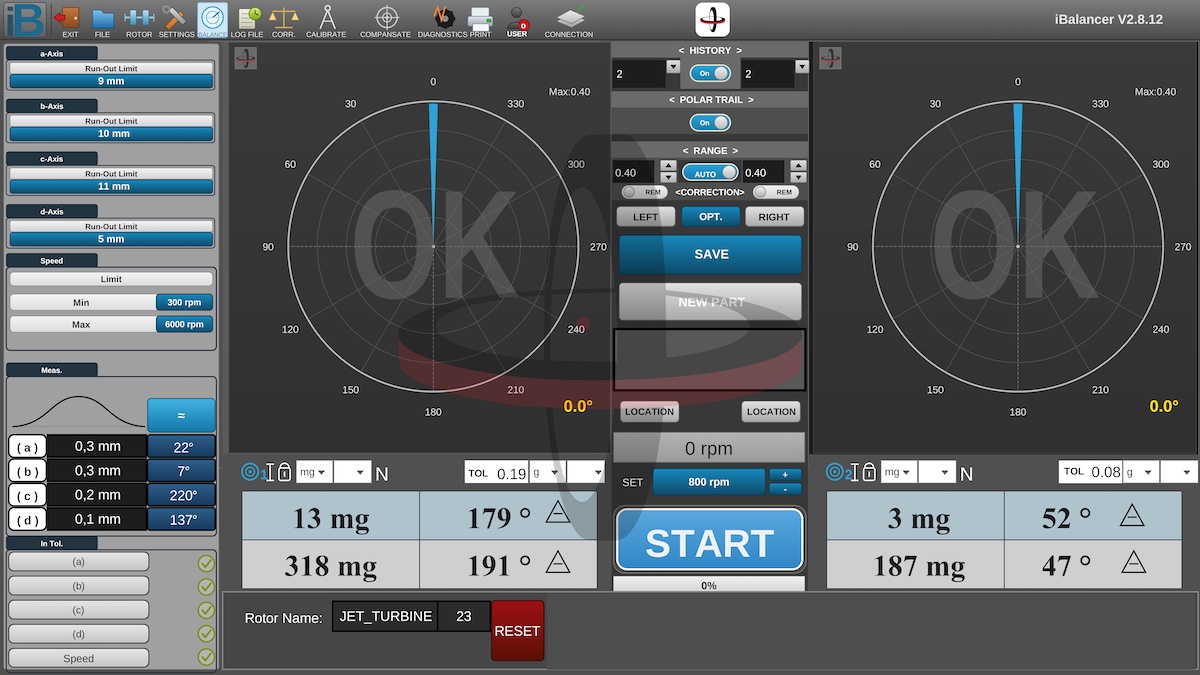

Graças ao painel de medição integrado na interface do iBalancer, os dados de excentricidade continuam a fluir em tempo real em segundo plano enquanto o peso de equilibragem é calculado. O operador gere toda a análise a partir de um único ponto, sem necessitar de um dispositivo de medição adicional, de um segundo ecrã ou de software separado.

Cada minuto adicional passado junto à máquina multiplica-se na produção em série. O módulo de excentricidade elimina totalmente esse minuto.

O contributo para a sua empresa

Poupança de tempo

O ciclo de medição manual, anotação à mão e relatório separado desaparece. O processo de equilibragem nunca é interrompido.

Relatórios impecáveis

Adicione também os dados de excentricidade da peça junto ao relatório de equilibragem. Em vez de apenas dizer ao seu cliente que "está equilibrada", entregue um ficheiro de qualidade completo em que a conformidade geométrica também está documentada. Isto faz uma diferença clara, sobretudo na cadeia de fornecimento automóvel e aeronáutica.

Prevenção de erros

Impede-se que veios com geometria distorcida entrem no processo de equilibragem. Reduzem-se a mão de obra desperdiçada, as tentativas repetidas de equilibragem e as devoluções de clientes.

Rastreabilidade

O histórico de excentricidade de cada peça fica registado. Na produção em série, valores de excentricidade que começam a subir são um sinal precoce de um problema no seu equipamento de maquinagem.

Em que peças é utilizado?

A medição de excentricidade gera valor em todas as aplicações em que o desvio geométrico em torno do eixo de rotação é crítico:

• Peças utilizadas na indústria de defesa (corpos de motores de foguetes e conjuntos de tubeiras, corpos de projéteis de artilharia estabilizados por rotação)
• Rotores e veios de motores elétricos
• Veios de cardan e veios de transmissão
• Veios de bombas e compressores
• Cubos de ventiladores, impulsores e hélices
• Discos de travão e superfícies de montagem de volantes de inércia
• Veios de precisão retificados — controlo de qualidade à saída do processo

Pode ser integrado na sua máquina atual

Além de ser oferecido como opção padrão em máquinas novas, o módulo de excentricidade também pode ser instalado posteriormente nas suas máquinas de balanceamento horizontal e máquinas de balanceamento de eixo MBS Balance equipadas com iBalancer. Não é necessário substituir a sua máquina.

Para obter informações sobre a compatibilidade da sua máquina atual, o seu tipo de peça e os seus pontos de medição, fale com a nossa equipa — definamos juntos o âmbito da instalação.
