Service Sans Problème pour les Machines d'Équilibrage

En tant que MBS Balance, nous sommes heureux de vous offrir un support fiable à chaque étape concernant nos machines.

Révision de Système de Machine d’Équilibrage

Révision de Système de Machine d’Équilibrage

Modernisation des machines d’équilibrage

La structure mécanique, le moteur et le système d’entraînement de votre machine sont conservés ; l’électronique de mesure, l’ordinateur et le logiciel sont remplacés par le système de mesure nouvelle génération de MBS Balance. Le système est ensuite étalonné sur site et les utilisateurs sont formés.

Pourquoi moderniser ?

  • Le bâti robuste et la mécanique sont conservés ; aucune machine neuve n’est nécessaire.
  • L’ancienne électronique de mesure est remplacée par une plateforme actuelle et maintenue.
  • Le calcul des tolérances est effectué selon l’ISO 21940-11.
  • Les mesures sont enregistrées pièce par pièce, avec rapports PDF.

Périmètre de la modernisation

Renouvelé

  • Unité de mesure d’équilibrage nouvelle génération.
  • PC opérateur AIO compatible iBalancer.
  • Jeu de câbles (révision et documentation du câblage de l’armoire électrique).
  • Armoire de commande type A ou pupitre de commande type B (selon l’option choisie).

Conservé

  • Bâti et mécanique de la machine.
  • Moteur et système d’entraînement.
  • Armoire électrique existante (avec l’option « Armoire électrique existante »).
  • Capteurs (s’ils sont jugés aptes lors du test sur site).

La réparation de défauts de la mécanique, du moteur et de l’entraînement ne fait pas partie de la modernisation ; si nécessaire, elle fait l’objet d’un devis séparé.

Composants du système

  • Unité de mesure : MBS Balance Hardware.
  • Logiciel : MBS Balance | iBalancer.
  • PC opérateur : AIO PC.
  • Codeur rotatif : 1 pièce, 500 impulsions par tour.
  • Capteurs : 2 pièces, piézoélectriques.
  • Référence de vitesse et de phase : cellule photoélectrique réflexe (capteur de vitesse).

Les capteurs existants restent en service s’ils sont jugés aptes lors du test sur site.

Options d’unité de commande

  • Option 1 · Armoire électrique existante : le nouveau système de mesure est installé dans votre armoire électrique existante. L’intervention sur site est plus longue, car l’armoire existante est modifiée.
  • Option 2 · Armoire de commande type A : armoire fermée, protégée contre la poussière. Livrée précâblée.
  • Option 3 · Pupitre de commande type B : pupitre opérateur ergonomique avec commandes intégrées, protégé contre la poussière. Livré précâblé.

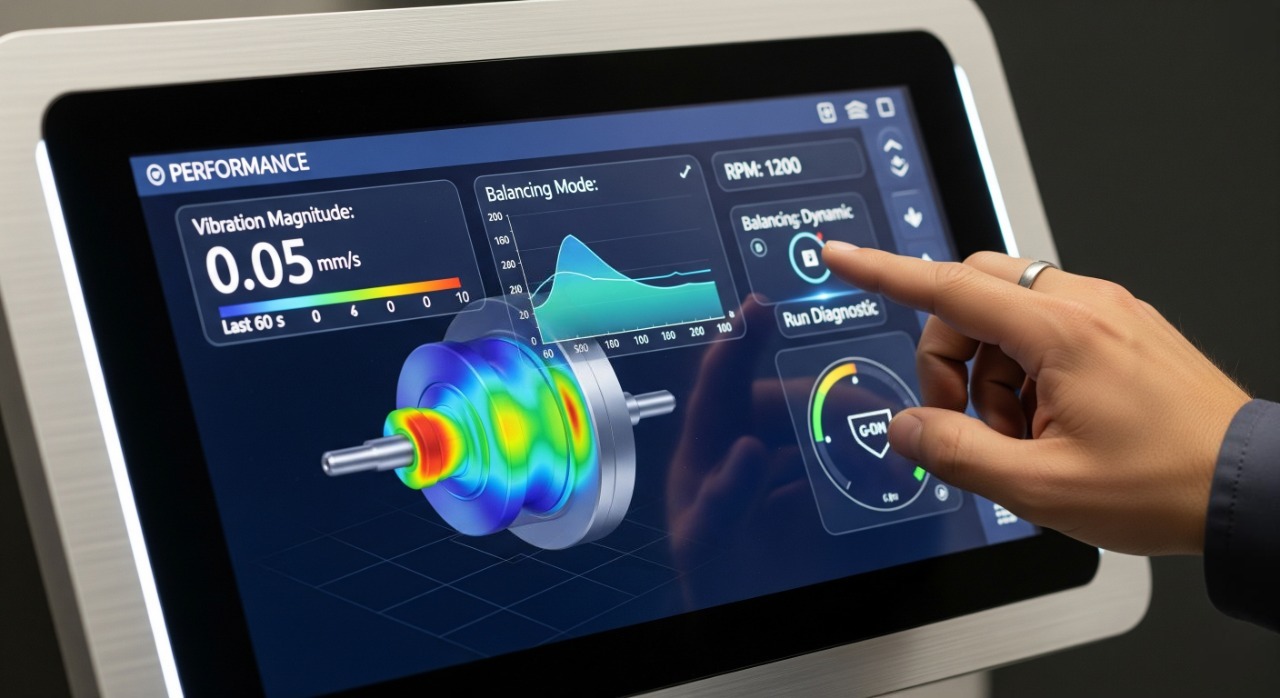

Logiciel d’équilibrage iBalancer

iBalancer est développé en interne par MBS Balance en Allemagne et fonctionne sous Windows sous licence.

  • Types de rotor statiques et dynamiques.
  • Calcul des tolérances selon l’ISO 21940-11.
  • Affichage polaire et numérique.
  • Indication en temps réel dans / hors tolérance.
  • Répétabilité des mesures successives.
  • Enregistrement pièce par pièce, rapports PDF et impression.

Étapes de mesure

  1. Saisie des données du rotor : le type de rotor, les dimensions et la classe de qualité d’équilibrage (G) sont saisis.
  2. Lancement de mesure : le balourd statique et dynamique (valeur et angle) est mesuré.
  3. Correction du balourd : la valeur et l’angle du balourd sont affichés pour la correction.
  4. Lancement de contrôle : un lancement de contrôle est effectué et un rapport d’équilibrage est généré.

Déroulement de la modernisation

  1. Relevé : les données de la machine et de l’armoire électrique sont examinées.
  2. Préparation : le système est configuré pour votre machine.
  3. Installation : le montage et les raccordements sont réalisés sur site.
  4. Étalonnage : les essais d’étalonnage et de vérification sont effectués.
  5. Mise en service : la formation est dispensée et le système est remis avec un rapport.

Livré avec

  • Rapport d’étalonnage.
  • Manuel d’utilisation.
  • Licence logicielle.

Quelles machines ?

Applicable aux machines d’équilibrage horizontales, verticales et pour turbocompresseurs de différents fabricants. La faisabilité est confirmée après examen des données de la machine et des photos de l’armoire électrique.

Questions fréquentes

Combien de temps dure une modernisation ?

La durée dépend de l’unité de commande choisie et de l’état de la machine. Les types A et B sont livrés précâblés, ce qui raccourcit l’intervention sur site ; avec l’armoire électrique existante, elle est plus longue. La durée exacte est confirmée après le relevé.

Mes capteurs existants peuvent-ils être utilisés ?

Oui, s’ils sont jugés aptes lors du test sur site. Sinon, ils sont remplacés avec votre accord.

Les défauts mécaniques sont-ils inclus ?

Non. La réparation de défauts de la mécanique, du moteur et de l’entraînement ne fait pas partie de la modernisation ; si nécessaire, elle fait l’objet d’un devis séparé.

Proposez-vous une garantie ?

Oui. Les conditions de garantie du matériel neuf fourni figurent dans l’offre.

Ma machine est un modèle ancien. Peut-elle quand même être modernisée ?

Dans la plupart des cas, oui. Le facteur déterminant est l’état de la structure mécanique, évalué lors du relevé.

Où les travaux sont-ils réalisés ?

Le montage, l’étalonnage et la formation sont réalisés sur site, là où votre machine est installée.

Pourquoi travailler avec nous ?

  • Nous sommes fabricant de machines d’équilibrage et modernisons avec notre propre système de mesure.
  • iBalancer est développé en interne en Allemagne.
  • Assistance technique en ligne, pièces de rechange et service sur site.

Commençons

Envoyez-nous la marque et le modèle de votre machine, des photos de son armoire électrique et de ses capteurs, ainsi que les données de vos rotors types (masse, diamètre, vitesse). Nous définirons le périmètre et préparerons notre offre de modernisation.
