Guide Complet sur les Machines d’Équilibrage Industriel

Dans le monde industriel, afin d’assurer un fonctionnement efficace, fiable et durable des machines, il est essentiel de maîtriser les vibrations. Le moindre déséquilibre des pièces en rotation peut entraîner des pannes majeures, des pertes de production et des coûts de maintenance élevés. C’est ici que les machines d’équilibrage industrielles entrent en jeu. Ces machines permettent d’analyser la répartition des masses des pièces en rotation et d’effectuer les corrections nécessaires. Ainsi, la qualité des produits et la sécurité de travail sont améliorées.

L’importance des machines d’équilibrage industrielles s’est encore accrue avec le développement de la technologie. Autrefois réalisées par des méthodes mécaniques simples, les opérations d’équilibrage sont aujourd’hui effectuées grâce à des capteurs numériques, des logiciels assistés par ordinateur et des systèmes de contrôle automatique. Cela réduit considérablement la marge d’erreur tout en accélérant le processus. Dans des secteurs tels que l’automobile, l’aéronautique, l’énergie et l’industrie lourde, les machines d’équilibrage sont devenues un élément indispensable de la production. Des entreprises comme MBS Balance proposent aux industriels des solutions à haute précision et fiables.

Qu’est-ce que les machines d’équilibrage ?

Définition de base et fonction

Les machines d’équilibrage sont des équipements spéciaux permettant de détecter les déséquilibres dans le centre de gravité des pièces en rotation et de les corriger. Lorsqu’un rotor, un arbre ou une hélice présente un déséquilibre pendant le fonctionnement, des vibrations indésirables apparaissent dans le système. Ces vibrations réduisent les performances de la machine et créent des risques de sécurité importants. Les machines d’équilibrage mesurent ces vibrations à l’aide de capteurs sensibles et déterminent où ajouter ou retirer de la masse.

La fonction principale de ces équipements est d’assurer un fonctionnement plus silencieux, plus efficace et plus sûr des machines. Elles prolongent également les intervalles de maintenance, réduisent la consommation d’énergie et augmentent significativement la durée de vie des équipements. Les moteurs, turbines et ventilateurs fonctionnant à grande vitesse peuvent provoquer de graves pannes en l’absence d’équilibrage. C’est pourquoi les machines d’équilibrage jouent un rôle critique dans les processus de production et de maintenance.

Principe de fonctionnement des machines d’équilibrage

Le principe de fonctionnement d’une machine d’équilibrage est systématique. La pièce en rotation est placée sur la machine et mise en rotation à une vitesse définie. Pendant ce processus, les capteurs détectent les vibrations causées par le déséquilibre. Les données obtenues sont analysées par un système informatique et fournissent à l’opérateur des informations sur l’ampleur et la direction du déséquilibre. Ainsi, la quantité de correction nécessaire devient clairement identifiable.

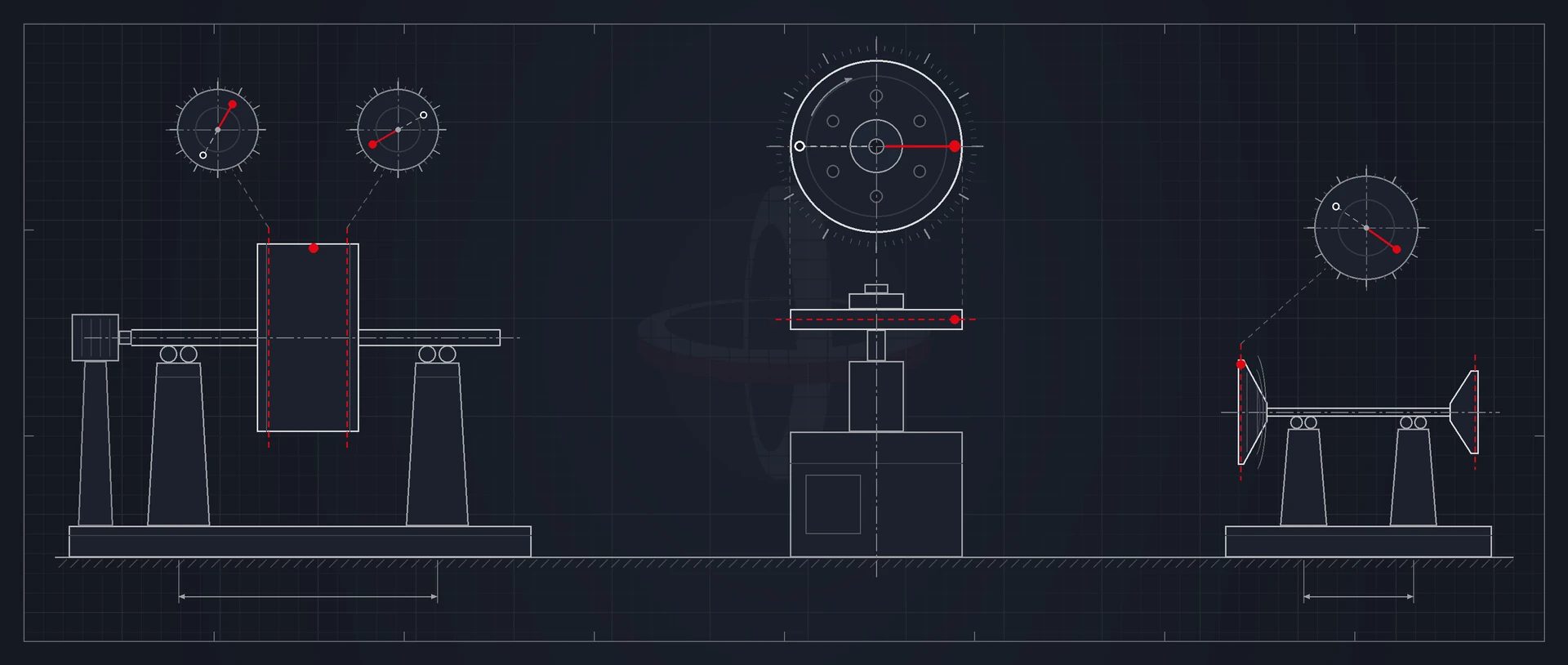

Les opérations d’équilibrage se divisent en deux méthodes selon le type de pièce et sa vitesse de fonctionnement : équilibrage statique et équilibrage dynamique. Le choix dépend de l’application. Par exemple, les grandes pièces tournant à basse vitesse sont équilibrées en statique, tandis que les pièces de haute précision à grande vitesse nécessitent un équilibrage dynamique.

Équilibrage dynamique

L’équilibrage dynamique est une méthode qui consiste à tester la pièce à sa vitesse réelle de fonctionnement. La pièce est mise en rotation à grande vitesse et les vibrations sont enregistrées par des capteurs haute précision. Cette méthode est particulièrement utilisée pour les moteurs électriques, les turbocompresseurs et les moteurs d’avion. Elle permet de détecter et corriger les plus petits déséquilibres, garantissant ainsi un niveau optimal de performance et de sécurité.

Équilibrage statique

L’équilibrage statique consiste à mettre la pièce en équilibre sur un plan fixe. La pièce est placée sur un support librement rotatif et on attend que la partie la plus lourde se positionne vers le bas. Les corrections sont ensuite effectuées. Cette méthode est généralement utilisée pour les grandes pièces fonctionnant à basse vitesse, comme les ventilateurs industriels ou certains éléments de turbines. Bien que simple en apparence, elle est très efficace lorsqu’elle est correctement appliquée.

Types de machines d’équilibrage industrielles

Machines d’équilibrage horizontales

Les machines d’équilibrage horizontales sont des systèmes dans lesquels les rotors tournent sur un plan horizontal. Elles sont particulièrement efficaces pour corriger les déséquilibres des pièces longues ou cylindriques. Les rotors de moteurs électriques, les arbres de transmission automobiles et certains types de pompes sont généralement équilibrés sur des machines horizontales. Leur principal avantage est de permettre un test proche des conditions réelles de fonctionnement, garantissant ainsi des résultats fiables.

Largement utilisées dans les installations industrielles, les machines d’équilibrage horizontales se distinguent par leur précision et leur robustesse. Elles sont particulièrement privilégiées dans les lignes de production en série afin de garantir la sécurité des pièces à grande vitesse. Elles offrent également un avantage économique à long terme grâce à leur facilité de maintenance.

Machines d’équilibrage verticales

Les machines d’équilibrage verticales sont des systèmes dans lesquels les pièces sont montées verticalement pour être équilibrées. Elles sont principalement utilisées pour les pièces de type disque. Par exemple, les disques de frein, les plateaux d’embrayage et les hélices sont équilibrés avec précision sur ces machines. Elles sont particulièrement utiles dans les lignes de production grâce à leur rapidité d’exécution avant montage.

Ces machines se distinguent par leur conception ergonomique. Le chargement et le déchargement des pièces sont faciles, ce qui permet un gain de temps important. Dans les productions en série où la vitesse et la précision sont essentielles, les machines d’équilibrage verticales sont largement utilisées. Elles réduisent également les coûts de maintenance. Les machines modernes proposées par des entreprises comme MBS Balance constituent une solution clé pour les pièces nécessitant une haute précision.

Machines d’équilibrage automatiques

Les machines d’équilibrage automatiques sont des systèmes avancés qui minimisent l’intervention humaine. Une fois la pièce placée dans la machine, tout le processus est automatisé. Les capteurs détectent le déséquilibre, le logiciel analyse les données et la correction est effectuée automatiquement. Ces machines sont particulièrement avantageuses pour les productions à fort volume.

Elles réduisent non seulement les coûts de main-d’œuvre, mais garantissent également des résultats plus stables et fiables. Elles sont largement utilisées dans l’automobile, l’aéronautique et l’électronique. Pour les industries à haute exigence de précision, elles jouent un rôle clé dans le maintien des standards de qualité.

Machines d’équilibrage portables

Les machines d’équilibrage portables sont des systèmes compacts conçus pour une utilisation mobile. Elles sont utilisées lorsque l’équilibrage doit être réalisé directement sur site. Par exemple, les grandes turbines dans les centrales électriques ou les moteurs de navires ne peuvent pas être facilement déplacés. Dans ces cas, les machines portables permettent d’effectuer l’équilibrage sur place.

Elles offrent un gain de temps et de coûts considérable. Elles permettent également une intervention rapide en cas d’urgence. Grâce à leur mobilité, elles assurent la continuité de la production en corrigeant les déséquilibres directement sur site. Elles font désormais partie intégrante des pratiques modernes de maintenance industrielle.

Domaines d’utilisation des machines d’équilibrage

Industrie automobile

Dans l’industrie automobile, l’importance des machines d’équilibrage est incontestable. Les composants tournant à grande vitesse tels que les moteurs, les arbres, les disques de frein et les turbocompresseurs doivent être équilibrés afin d’éviter les pertes de performance et les risques pour la sécurité. Les pièces déséquilibrées génèrent des vibrations qui réduisent la durée de vie du véhicule et affectent le confort de conduite.

Dans la production automobile, où la fabrication en série est essentielle, la précision et la rapidité sont cruciales. Les machines d’équilibrage permettent un traitement rapide et précis des pièces, améliorant ainsi l’efficacité de production et la satisfaction client tout en réduisant les coûts.

Industrie aéronautique et spatiale

L’aéronautique et le spatial exigent un niveau de précision extrêmement élevé. Le moindre déséquilibre dans un moteur d’avion, une hélice d’hélicoptère ou une turbine peut entraîner des conséquences graves. Les machines d’équilibrage sont donc indispensables dans ce secteur pour garantir la sécurité des vols.

Les équipements utilisés dans ce domaine sont des machines à haute technologie spécialement conçues. Elles testent les pièces dans des conditions réelles de fonctionnement et détectent les plus petits déséquilibres. Ainsi, la sécurité des vols est assurée. Les solutions proposées par des entreprises comme MBS Balance contribuent à améliorer la qualité et la sécurité dans l’aéronautique.

Secteur de la production d’énergie

Dans le secteur de l’énergie, les turbines, générateurs et grands ventilateurs sont des équipements massifs tournant à grande vitesse. Le moindre déséquilibre peut réduire l’efficacité de production et provoquer des arrêts coûteux. Les machines d’équilibrage permettent de prévenir ces problèmes grâce à des contrôles réguliers.

Les machines portables jouent un rôle essentiel dans ce secteur, car le démontage des turbines est complexe. Elles permettent une maintenance sur site, réduisant ainsi les temps d’arrêt et améliorant la continuité de production énergétique.

Industrie lourde et installations de production

Dans l’industrie lourde, les pompes, compresseurs et moteurs fonctionnent en continu, ce qui rend l’équilibrage essentiel. Les déséquilibres entraînent non seulement une usure prématurée des équipements, mais aussi des interruptions de production. Cela représente des pertes de temps et des coûts élevés pour les entreprises.

Les machines d’équilibrage sont également utilisées dans le contrôle qualité afin de vérifier la conformité des pièces neuves. Cela permet de détecter les défauts avant la mise sur le marché et de réduire les coûts de retour.

Avantages des machines d’équilibrage industrielles

Prolongation de la durée de vie des machines

Les pièces déséquilibrées provoquent des vibrations excessives qui sollicitent fortement les roulements et composants mécaniques. Cela entraîne une usure accélérée et réduit la durée de vie des machines. L’équilibrage régulier permet de réduire ces contraintes et d’augmenter significativement la longévité des équipements.

Cela présente également un avantage environnemental, car une durée de vie plus longue signifie moins de déchets et une production plus durable. Les machines d’équilibrage offrent donc des solutions à la fois économiques et écologiques.

Augmentation de l’efficacité

Les machines déséquilibrées consomment plus d’énergie en raison des vibrations. Une partie de la puissance est ainsi perdue. L’équilibrage permet d’optimiser le fonctionnement des machines, réduisant la consommation énergétique et augmentant la productivité.

Dans les grandes installations industrielles, ces économies deviennent particulièrement significatives. Les entreprises peuvent produire davantage avec moins d’énergie, ce qui constitue un avantage compétitif important.

Sécurité au travail

Les machines déséquilibrées représentent un risque important pour la sécurité des travailleurs. Une défaillance soudaine d’un rotor à grande vitesse peut provoquer des accidents graves. Les machines d’équilibrage permettent de réduire ces risques et d’améliorer la sécurité au travail.

Elles permettent également une maintenance plus planifiée et contrôlée, évitant les pannes soudaines et assurant la continuité de la production. La sécurité est un enjeu majeur tant pour les employés que pour les obligations légales des entreprises.

Économie d’énergie

Les pièces déséquilibrées entraînent une surconsommation d’énergie, car les moteurs doivent compenser les vibrations. Cela augmente les coûts énergétiques, notamment dans les industries à forte consommation. L’équilibrage permet de réduire cette consommation et d’améliorer l’efficacité énergétique.

Cette optimisation contribue également aux objectifs de durabilité. Les solutions modernes développées par des entreprises comme MBS Balance Sanayi améliorent considérablement l’efficacité énergétique dans l’industrie.
