Équilibreuses d’Arbres

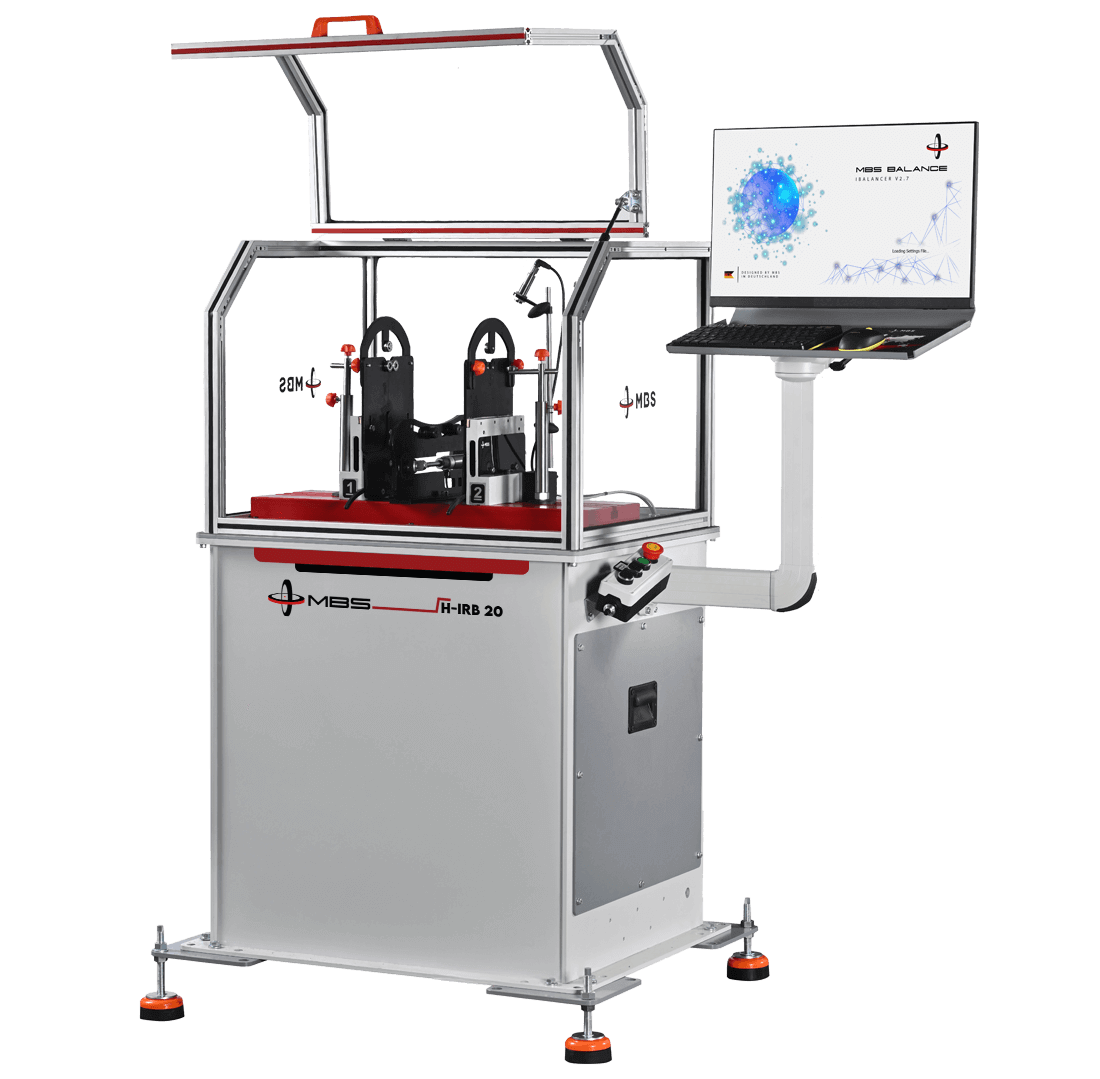

Machine à Équilibrer les Arbres H-IRB 20

Code Produit: H-IRB-20

Description du Produit

Pour les arbres de turbo et les petits rotors : équilibrage dynamique sur deux plans.
La H-IRB-20 est une machine à équilibrer les arbres compacte pour des pièces de 0,5 kg à 20 kg, telles que arbres de turbo, petits rotors, ventilateurs et hélices. Avec une longueur de bâti de 700 mm et un capot de protection à couvercle rabattable, elle occupe peu de place dans l’atelier et équilibre sur deux plans avec MBS Balance iBalancer Software.

Caractéristiques Techniques

Capacité
Masse maximale du rotor20 kg
Masse minimale du rotor0,5 kg
Diamètre maximal du rotor400 mm
Plage de diamètre d’arbre5 – 50 mm
Mécanique et entraînement
Longueur du bâti700 mm
Plans de correction1 (statique) / 2 (dynamique)
Puissance du moteur750 W (servo)
Système d’entraînementCourroie (standard)
Vitesse d’équilibrage10 000 tr/min
ProtectionCapot de protection à couvercle rabattable (classe C)
PositionnementAutomatique (servo ; point de correction en haut)
Mesure et logiciel
Capteurs de vibrations2 capteurs piézoélectriques
Référence de vitesse et de phaseCapteur reflex (capteur RPM)
Logiciel de mesureMBS Balance iBalancer Software
Langue de l’interfaceAnglais (module multilingue en option)
Ordinateur opérateurAIO PC · Windows

Domaines d'Application

  • Arbre de turbo
  • Rotor de moteur électrique
  • Rotor de turbocompresseur
  • Rotor de moteur sans balais

Pourquoi la H-IRB-20 ?

Les points forts de la H-IRB-20 :

  • Équilibrage dynamique. Mesure dans deux plans de correction ; la masse et l’angle du balourd s’affichent à l’écran.
  • Servo-entraînement et positionnement. Entraînement par courroie, servomoteur de 750 W ; après la marche de mesure, le rotor est tourné de sorte que le point de correction se place en haut.
  • Capot de protection. Capot de protection à couvercle rabattable (classe C) ; la mesure s’effectue couvercle fermé.
  • Paliers réglables. Les paliers coulissent le long du bâti ; plage de diamètre d’arbre 5–50 mm.
  • Système de mesure. Capteurs piézoélectriques et capteur RPM.
  • Logiciel iBalancer. Calcul de tolérance selon ISO 21940-11 (anciennement ISO 1940) ; pour chaque plan, la masse de correction et son angle sont indiqués.
  • Bâti compact. L’ordinateur opérateur est intégré à la machine ; aucun pupitre séparé n’est nécessaire.
  • Sécurité. Conformité CE ; la machine ne fonctionne pas lorsque le couvercle est ouvert.
