Máquinas De Equilibrado De Ejes

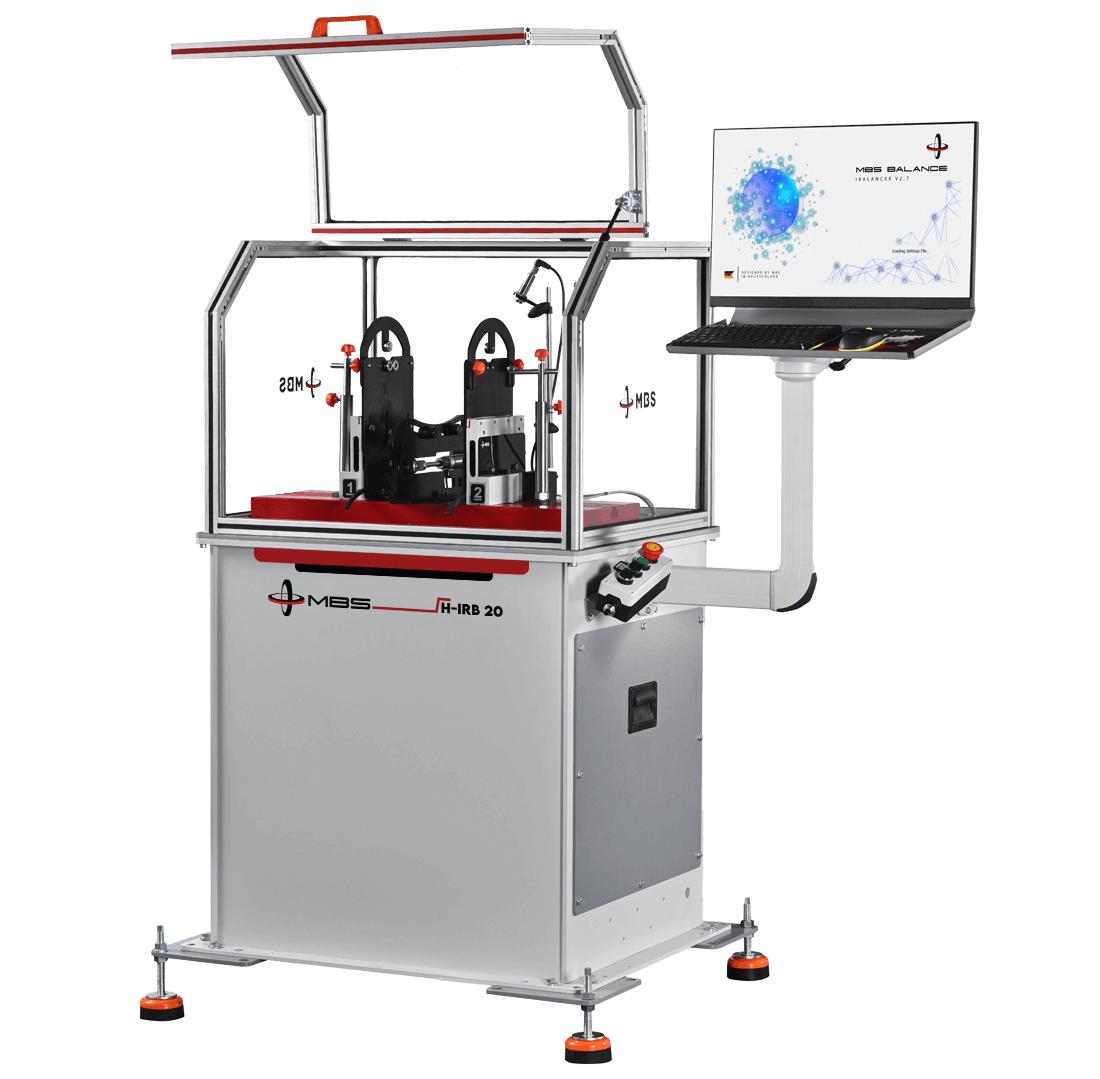

Máquina de Equilibrado de Ejes H-IRB 20

Código del producto: H-IRB-20

Descripción del producto

Para ejes de turbo y rotores pequeños: equilibrado dinámico en dos planos.
La H-IRB-20 es una máquina compacta de equilibrado de ejes, también llamada equilibradora o balanceadora, para piezas de 0,5 kg a 20 kg, como ejes de turbo, rotores pequeños, ventiladores y hélices. Con un bastidor de 700 mm de longitud y una cabina con tapa abatible, ocupa poco espacio en el taller y equilibra en dos planos con el MBS Balance iBalancer Software.

Especificaciones técnicas

Capacidad
Peso máximo del rotor20 kg
Peso mínimo del rotor0,5 kg
Diámetro máximo del rotor400 mm
Rango de diámetro del eje5 – 50 mm
Mecánica y accionamiento
Longitud del bastidor700 mm
Planos de corrección1 (estático) / 2 (dinámico)
Potencia del motor750 W (servo)
AccionamientoCorrea (estándar)
Velocidad de equilibrado10 000 rpm
ProtecciónCabina de protección con tapa abatible (clase C)
PosicionamientoAutomático (servo; el punto de corrección queda arriba)
Medición y software
Sensores de vibración2 transductores piezoeléctricos
Referencia de velocidad y faseSensor retrorreflectivo (sensor de RPM)
Software de mediciónMBS Balance iBalancer Software
Idioma de la interfazInglés (módulo multilingüe opcional)
PC del operadorPC todo en uno (AIO) · Windows

Áreas de aplicación

  • Eje de turbo
  • Rotor de motor eléctrico
  • Rotor de turbocompresor
  • Rotor de motor sin escobillas

¿Por qué la H-IRB-20?

Características principales de la H-IRB-20:

  • Equilibrado dinámico. Medición en dos planos de corrección; la masa y el ángulo del desequilibrio se muestran en pantalla.
  • Servoaccionamiento y posicionamiento. Accionamiento por correa, servomotor de 750 W; tras la marcha de medición, el rotor gira hasta que el punto de corrección queda arriba.
  • Cabina de protección. Cabina de protección con tapa abatible (clase C); la medición se realiza con la tapa cerrada.
  • Soportes ajustables. Los soportes se desplazan a lo largo del bastidor; rango de diámetro de eje 5–50 mm.
  • Sistema de medición. Sensores piezoeléctricos y sensor de RPM.
  • Software iBalancer. Cálculo de tolerancias según ISO 21940-11 (antes ISO 1940); para cada plano se indican la masa de corrección y su ángulo.
  • Bastidor compacto. El PC del operador está integrado en la máquina; no se necesita una consola separada.
  • Seguridad. Conformidad CE; la máquina no funciona con la tapa abierta.
