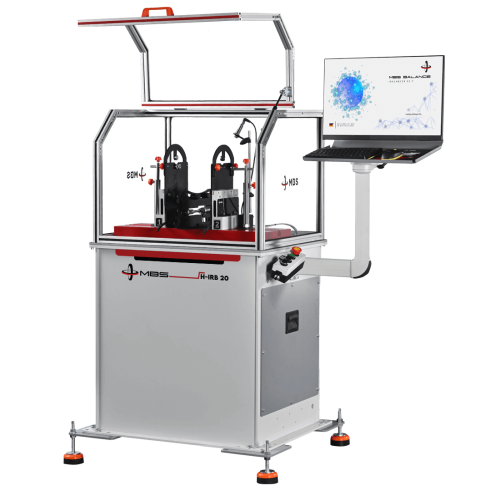

Wellen-Auswuchtmaschine H-IRB 20

Produktcode: H-IRB-20

Produktbeschreibung

Für Turbowellen und kleine Rotoren: dynamisches Auswuchten in zwei Ebenen.
Die H-IRB-20 ist eine kompakte Wellenauswuchtmaschine für Teile mit einem Gewicht von 0,5 kg bis 20 kg, wie etwa Turbowellen, kleine Rotoren, Ventilatoren und Propeller. Mit einer Gestelllänge von 700 mm und einer Schutzhaube mit Klappdeckel benötigt sie wenig Platz in der Werkstatt und wuchtet mit der MBS Balance iBalancer Software in zwei Ebenen aus.

Technische Daten

Kapazität
Max. Rotorgewicht20 kg
Min. Rotorgewicht0,5 kg
Max. Rotordurchmesser400 mm
Wellendurchmesser5 – 50 mm
Mechanik und Antrieb
Gestelllänge700 mm
AusgleichsebenenStatisch / Dynamisch
Motorleistung750 W (Servo)
AntriebRiemen (Standard)
Wuchtdrehzahl0 – 10.000 U/min
SchutzSchutzhaube mit Klappdeckel (Klasse C)
PositionierungAutomatisch (Servo; Ausgleichsstelle nach oben)
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Turbowelle
  • Elektromotorrotor
  • Turbolader-Rotor
  • Rotor eines bürstenlosen Motors

Warum die H-IRB-20?

Die wichtigsten Merkmale der H-IRB-20:

  • Dynamisches Auswuchten. Messung in zwei Ausgleichsebenen; Anzeige von Unwuchtmasse und -winkel.
  • Servoantrieb und Positionierung. Riemenantrieb, 750 W Servomotor; nach dem Messlauf wird der Rotor gedreht, sodass die Ausgleichsstelle oben steht.
  • Schutzhaube. Schutzhaube mit Klappdeckel (Klasse C); gemessen wird bei geschlossenem Deckel.
  • Verstellbare Lagerständer. Die Lagerständer werden auf dem Gestell verschoben; Wellendurchmesser 5–50 mm.
  • Messsystem. Piezoelektrische Aufnehmer und Drehzahlsensor.
  • iBalancer-Software. Toleranzberechnung nach ISO 21940-11; Ausgleichsmasse und -winkel für jede Ebene.
  • Kompaktes Gestell. Der Bedienrechner ist in die Maschine integriert; ein separates Bedienpult ist nicht erforderlich.
  • Sicherheit. CE-Konformität; bei geöffnetem Deckel läuft die Maschine nicht.
