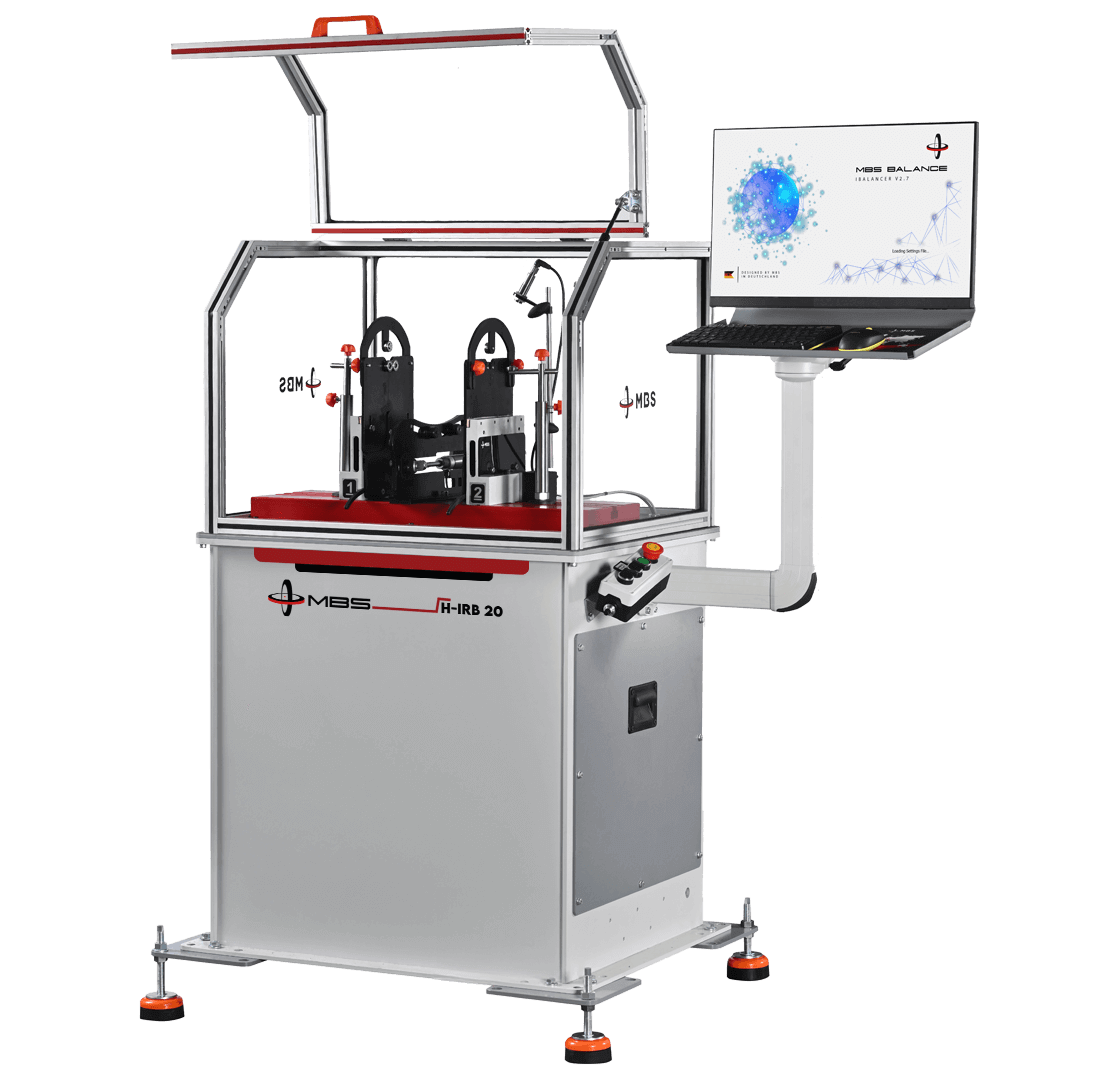

Macchina Equilibratrice per Alberi H-IRB 20

Codice Prodotto: H-IRB-20

Descrizione Prodotto

Per alberi turbo e piccoli rotori: equilibratura dinamica su due piani.
La H-IRB-20 è un’equilibratrice per alberi compatta per pezzi da 0,5 kg a 20 kg, come alberi turbo, piccoli rotori, ventilatori ed eliche. Con un telaio lungo 700 mm e una cabina di protezione con coperchio ribaltabile, occupa poco spazio in officina ed equilibra su due piani di correzione con MBS Balance iBalancer Software.

Specifiche Tecniche

Capacità
Peso massimo del rotore20 kg
Peso minimo del rotore0,5 kg
Diametro massimo del rotore400 mm
Campo di diametro dell’albero5 – 50 mm
Meccanica e azionamento
Lunghezza del telaio700 mm
Piani di correzione1 (statico) / 2 (dinamico)
Potenza del motore750 W (servo)
AzionamentoCinghia (standard)
Velocità di equilibratura10.000 giri/min
ProtezioneCabina di protezione con coperchio ribaltabile (classe C)
PosizionamentoAutomatico (servo; punto di correzione in alto)
Misura e software
Sensori di vibrazione2 sensori piezoelettrici
Riferimento di velocità e faseSensore a catarifrangente (sensore RPM)
Software di misuraMBS Balance iBalancer Software
Lingua dell’interfacciaInglese (modulo multilingue opzionale)
Computer dell’operatoreAIO PC · Windows

Campi di Applicazione

  • Albero turbo
  • Rotore di motore elettrico
  • Rotore di turbocompressore
  • Rotore di motore brushless

Perché la H-IRB-20?

I punti di forza della H-IRB-20:

  • Equilibratura dinamica. Misura su due piani di correzione; massa e angolo dello squilibrio vengono visualizzati sullo schermo.
  • Servoazionamento e posizionamento. Azionamento a cinghia, servomotore da 750 W; dopo il ciclo di misura il rotore viene ruotato in modo che il punto di correzione si porti in alto.
  • Cabina di protezione. Cabina con coperchio ribaltabile (classe C); la misura avviene a coperchio chiuso.
  • Supporti regolabili. I supporti scorrono lungo il telaio; campo di diametro dell’albero 5–50 mm.
  • Sistema di misura. Sensori piezoelettrici e sensore RPM.
  • Software iBalancer. Calcolo della tolleranza secondo ISO 21940-11 (in precedenza ISO 1940); per ogni piano vengono indicati la massa di correzione e il relativo angolo.
  • Telaio compatto. Il PC operatore è integrato nella macchina; non è necessaria una console separata.
  • Sicurezza. Conformità CE; la macchina non funziona con il coperchio aperto.
