Безупречный Сервис Для Балансировочных Станков

Регулировка балансировки — это критически важный процесс устранения дисбаланса масс детали для придания ей большей стабильности. Данный процесс состоит из двух основных этапов: измерения и коррекции. Прежде всего балансируемая деталь устанавливается на балансировочный станок и приводится во вращение. Прецизионные датчики станка регистрируют вибрации, возникающие при вращении детали, и на основании этих данных вычисляют точную величину дисбаланса (в единицах массы) и его угловое положение. Этот этап имеет жизненно важное значение для определения местоположения и величины дисбаланса детали.

После этапа измерения выполняется этап коррекции. На этом этапе для устранения дисбаланса применяется один из двух основных методов: добавление или удаление груза. В соответствии с рассчитанными данными в точке, противоположной зоне дисбаланса, добавляется соответствующий груз (например, сваркой, болтовым соединением или с помощью клея) либо из зоны дисбаланса удаляется материал (например, сверлением или фрезерованием). Эта операция сводит к минимуму вибрации путём совмещения центра тяжести детали с осью вращения. После завершения коррекции деталь проходит повторное испытание, и этот цикл повторяется до снижения остаточного дисбаланса до допустимых уровней. Усовершенствованное программное обеспечение, применяемое в MBS Balance, в частности iBalancer, делает этот процесс более быстрым и точным.

Использование балансировочного станка — это процесс, требующий тщательного выполнения для устранения вибраций вращающихся деталей. Для правильной работы станка и получения наилучших результатов необходимо следовать приведённым ниже шагам:

1. Подготовка и монтаж детали: Прежде всего балансируемая деталь очищается и правильно устанавливается на станок с использованием соответствующих адаптеров. Критически важно, чтобы деталь не смещалась в процессе балансировки, а датчики вибрации были установлены с высокой точностью.

2. Измерение дисбаланса: После подготовки детали станок запускается. Прецизионные датчики станка измеряют вибрации, возникающие при вращении, и передают эти данные в блок управления. Программное обеспечение блока управления вычисляет точную величину дисбаланса (например, в граммах) и его угол. Эти данные наглядно отображаются на экране станка.

3. Выполнение коррекции: На основании полученных данных выполняется коррекция для устранения дисбаланса. Это осуществляется либо путём добавления груза (сваркой, болтовым соединением и т.д.) точно напротив зоны дисбаланса, либо путём удаления материала из зоны дисбаланса (сверлением, фрезерованием и т.д.). Выбор метода зависит от типа детали и величины дисбаланса.

4. Контроль и повторение: После завершения коррекции деталь запускается повторно и измеряется остаточный дисбаланс. Этот цикл повторяется до тех пор, пока уровни вибрации детали не снизятся до допустимых значений. Современные балансировочные станки предлагают алгоритмы и удобные интерфейсы, ускоряющие этот процесс. Программное обеспечение MBS Balance оптимизирует этот процесс, обеспечивая точные результаты на каждом шагу.

Использование балансировочного станка — это не просто техническая операция; это важнейший способ гарантировать безопасную и эффективную работу оборудования.

Промышленные балансировочные станки — это сложные системы, предназначенные для устранения нежелательных вибраций и дисбаланса масс во вращающихся деталях. Базовый принцип работы основан на измерении вибраций и анализе сил. Когда деталь, подключённая к станку, начинает вращаться, дисбаланс в распределении масс создаёт центробежную силу. Эта сила вызывает вибрацию детали и опор. Балансировочный станок определяет и измеряет эти вибрации с помощью прецизионных датчиков (преобразователей). Полученный сигнал передаётся в блок управления станком.

Усовершенствованное программное обеспечение блока управления обрабатывает данные, поступающие от датчиков, и вычисляет точную величину дисбаланса (в граммах или унциях) и его угловое положение (в градусах). Эти данные наглядно отображаются для оператора на экране. Опираясь на эту информацию, оператор определяет наиболее подходящий метод устранения дисбаланса (добавление или удаление груза). После завершения коррекции деталь проходит повторное испытание, и этот цикл повторяется до снижения остаточных вибраций до допустимого уровня. Специализированное программное обеспечение, разработанное MBS Balance, в частности iBalancer, делает этот процесс более быстрым и интуитивным, сводя к минимуму ошибки оператора и гарантируя максимальную точность.

Процесс балансировки на горизонтальных балансировочных станках состоит из ряда шагов, которые не столь сложны, как сама деталь, однако требуют повышенного внимания. Прежде всего балансируемый ротор устанавливается на опоры станка правильно и надёжно с использованием соответствующих крепёжных приспособлений и адаптеров. Этот шаг является ключом к точному измерению, поскольку деталь должна поддерживаться на станке так же, как и в реальных рабочих условиях.

После закрепления детали на станке ротор начинает вращаться. Прецизионные датчики станка регистрируют вибрации и силы, возникающие при вращении. Эти данные анализируются усовершенствованным программным обеспечением станка, и точно определяются величина и угол дисбаланса ротора в двух плоскостях. Эта информация наглядно показывает оператору, какой груз необходимо добавить или удалить и в какой точке. После завершения коррекции деталь снова приводится во вращение и проверяется остаточный дисбаланс. Этот цикл продолжается до тех пор, пока деталь не окажется в пределах допусков, установленных международными стандартами, такими как ISO 21940. Этот процесс обеспечивает более долговечную и эффективную работу детали.

Балансировочные станки выпускаются в различных типах, специально разработанных в соответствии с промышленными потребностями. Каждый тип станка адаптирован под различные размеры деталей, их вес и области применения. Ниже представлены наиболее распространённые типы балансировочных станков и краткое описание их областей применения:

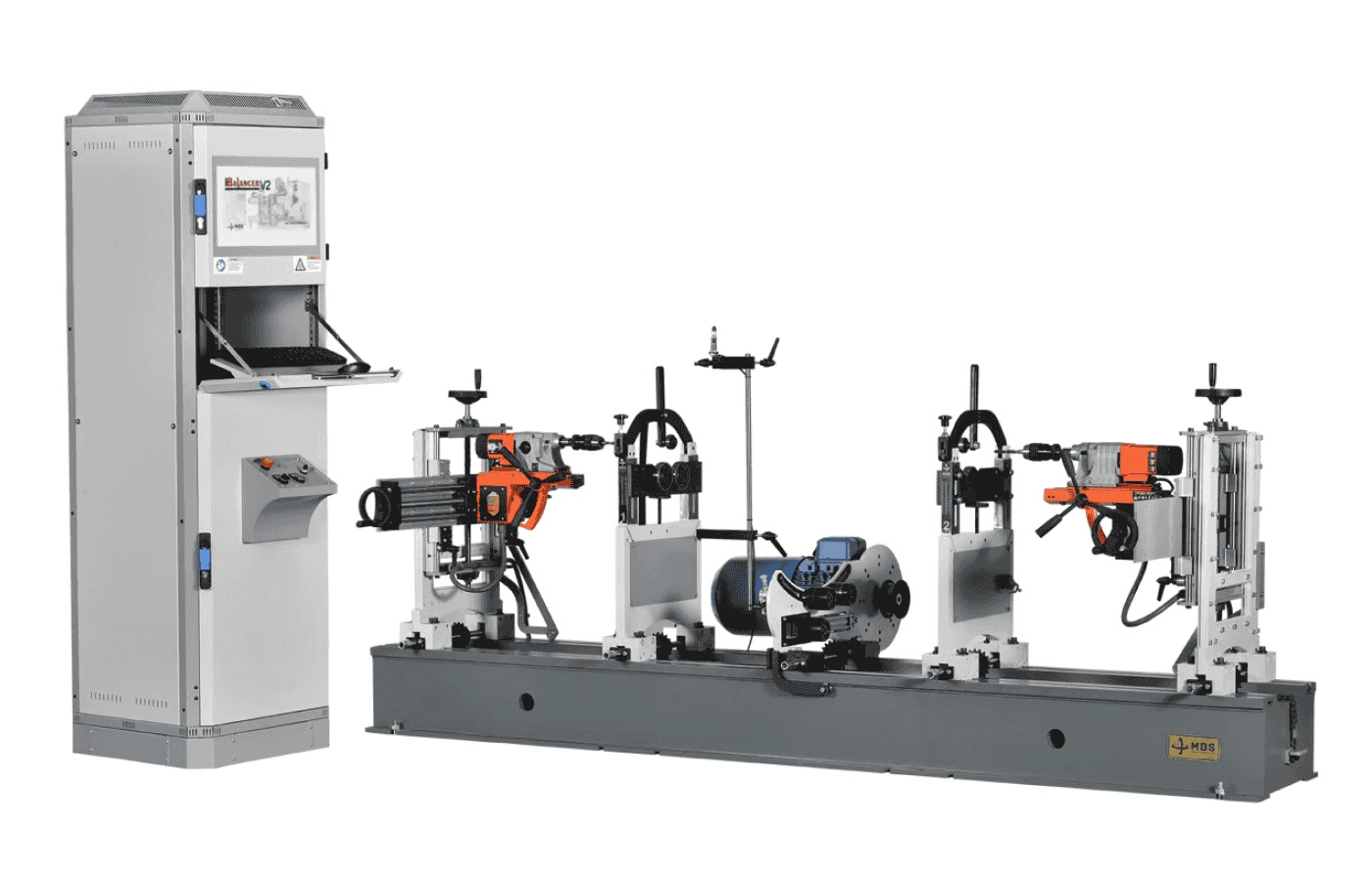

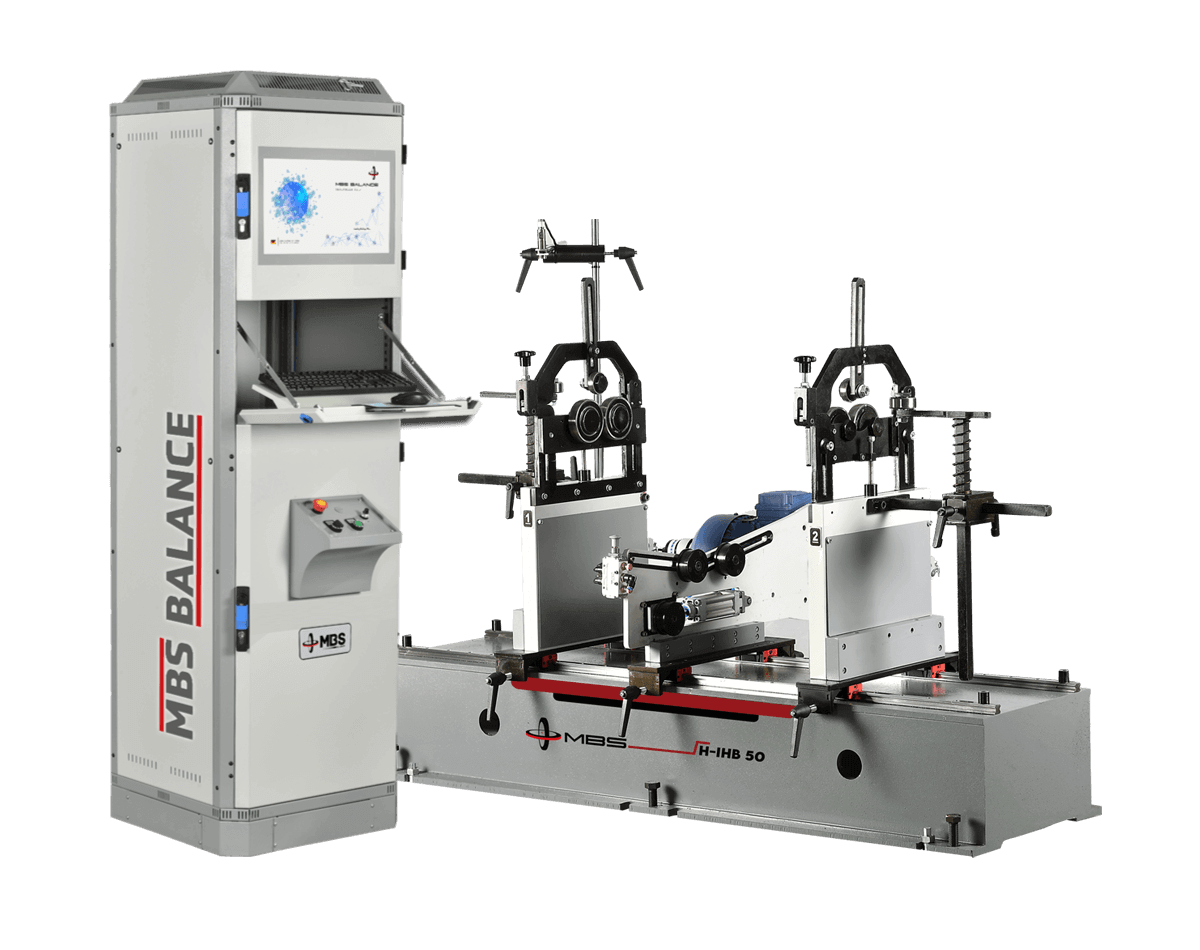

Горизонтальные балансировочные станки: Идеально подходят для балансировки длинных и тяжёлых деталей. Применяются для устранения как статического, так и динамического дисбаланса таких деталей, как крупные роторы, валы и валы генераторов.

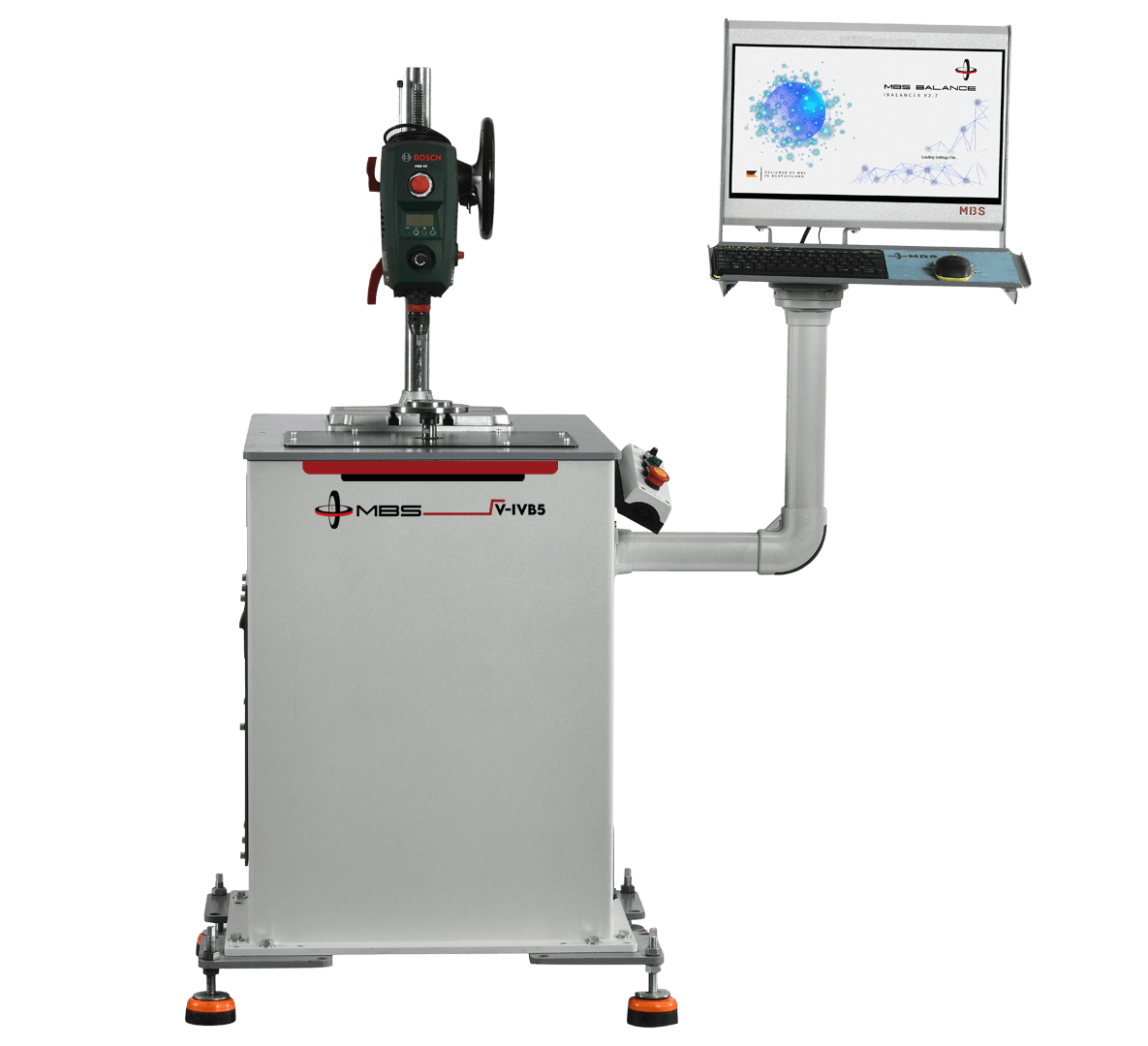

Вертикальные балансировочные станки: Разработаны для балансировки коротких дискообразных деталей в вертикальном положении вокруг собственной оси. Эти станки весьма эффективны для вентиляторов, тормозных дисков, маховиков и шкивов.

Станки для балансировки турбин: Применяются для высокоточных деталей, работающих на высоких скоростях, таких как турбокомпрессоры и детали турбин. Эти станки испытывают детали на очень высоких оборотах, обеспечивая наиболее точную балансировку в условиях, близких к рабочей скорости.

Станки для балансировки валов (шафтов): Разработаны специально для точной балансировки длинных цилиндрических валов и карданных шафтов. Широко применяются в автомобильной и судостроительной промышленности.

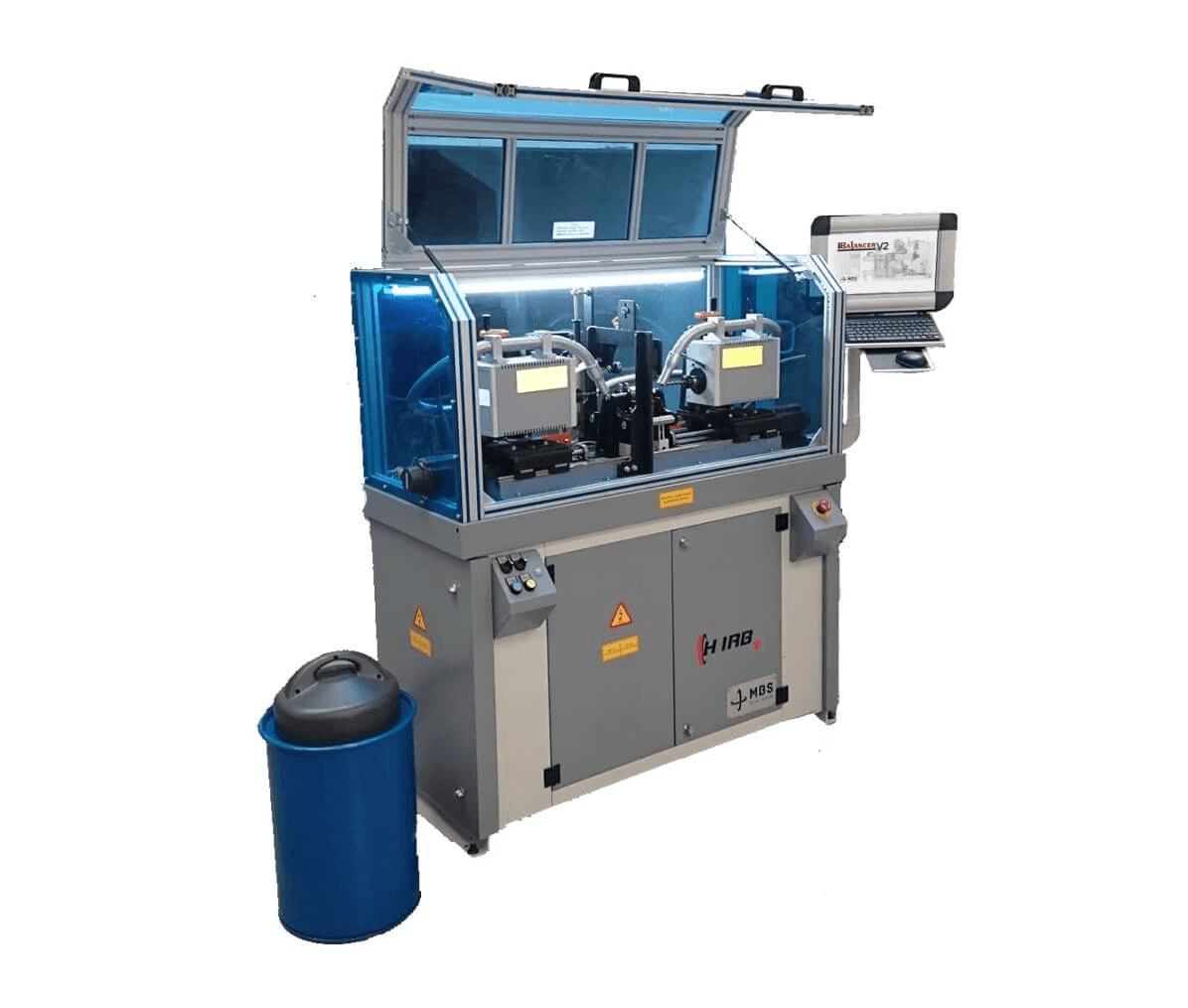

Автоматические балансировочные станки: Идеально подходят для серийных производственных линий, требующих быстрой и точной балансировки. Эти станки автоматически измеряют и корректируют дисбаланс, сводя к минимуму ручное вмешательство и повышая эффективность производства.

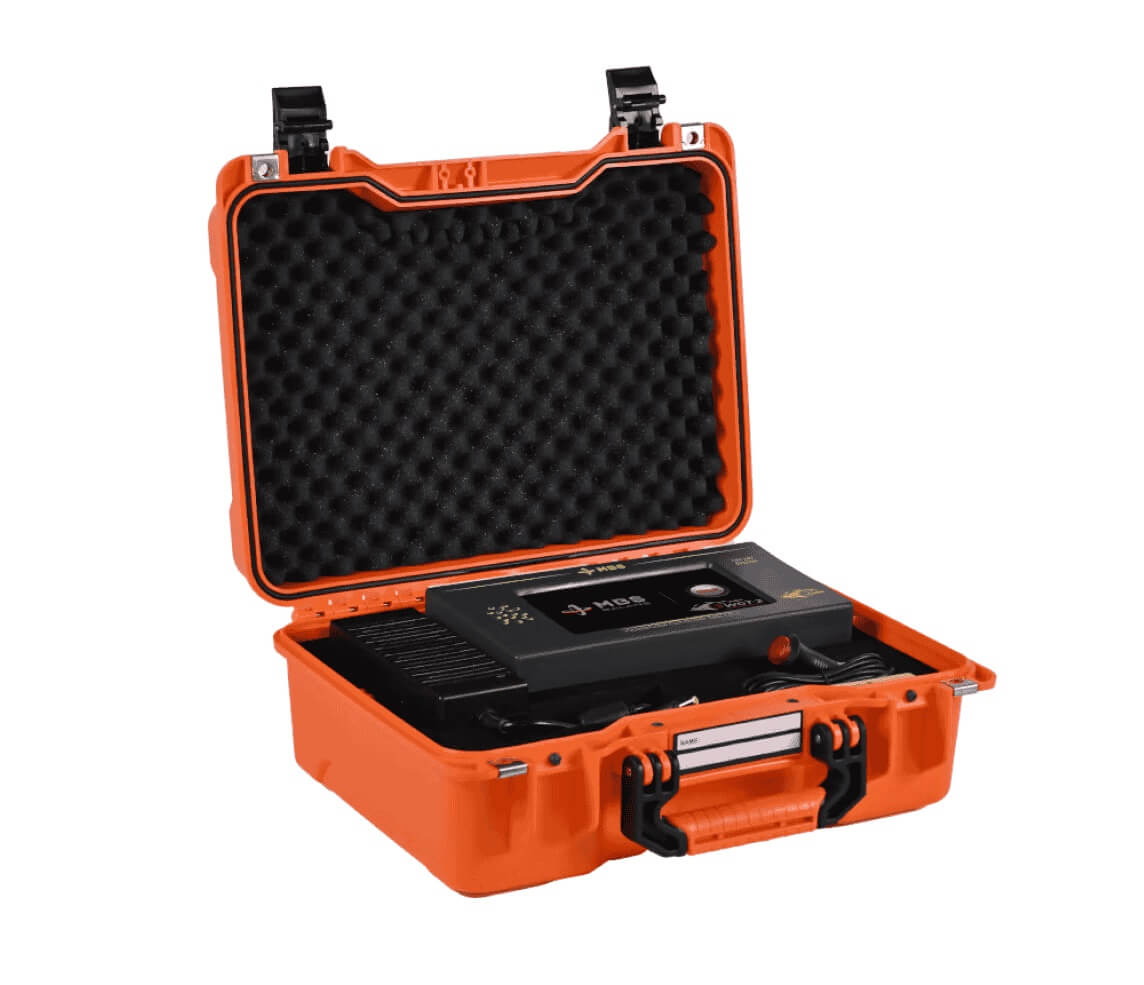

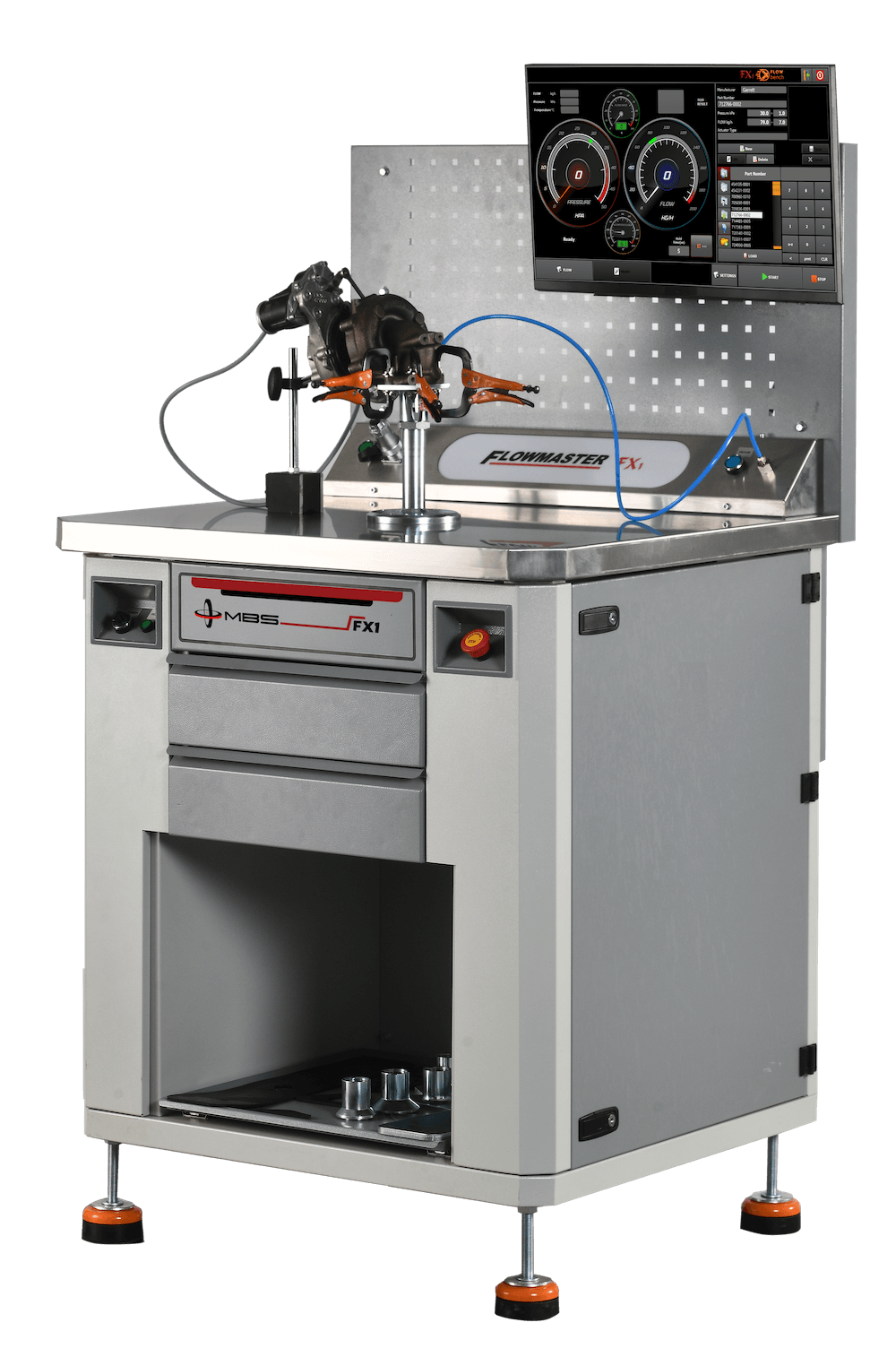

Кроме того, для специальных применений доступно специализированное оборудование, такое как стенды для проверки расхода (flowbench), портативные устройства для тестирования вастгейтов и дополнительные модули, расширяющие функциональность балансировочных станков. В компании MBS Balance мы предлагаем решения для любых потребностей в балансировке благодаря широкому ассортименту станков. Для определения наиболее подходящего типа станка вы можете проконсультироваться с нашей командой экспертов, указав характеристики деталей и производственные цели.

Регулировка балансировки — это процесс совмещения центра тяжести вращающейся детали с осью вращения. Данная операция направлена на минимизацию центробежных сил и вибраций, вызванных дисбалансом в распределении масс детали и приводящих к серьёзным проблемам на высоких скоростях. Если деталь не сбалансирована должным образом, при вращении она создаёт чрезмерную нагрузку на подшипники и компоненты машины, что может привести к шуму, потере энергии, преждевременному износу подшипников и даже отказу оборудования.

Правильная регулировка балансировки не только обеспечивает более стабильную и тихую работу детали, но и значительно повышает общий срок службы и эффективность оборудования. Процесс балансировки выполняется путём определения величины и местоположения дисбаланса детали с последующим добавлением или удалением грузов в соответствующих точках. Эта операция имеет жизненно важное значение особенно для ответственных деталей, работающих на высоких скоростях, таких как вентиляторы, турбины и роторы электродвигателей. В компании MBS Balance мы обеспечиваем регулировку любых вращающихся деталей с максимальной точностью благодаря передовым балансировочным решениям.
