Модуль измерения биения iBalancer

Вы идеально балансируете ротор, он попадает в допуск, на экране «OK». Но как только деталь оказывается в эксплуатации, вибрация не проходит. Причина обычно не в дисбалансе — это оставшееся геометрическое отклонение на валу, на посадочном месте подшипника или на монтажном фланце, то есть биение (run-out).

Модуль измерения биения iBalancer выявляет этот скрытый дефект в тот же момент, что и операция балансировки. Пока деталь вращается, он измеряет и массовый дисбаланс, и геометрическое отклонение; оба показываются в одной и той же угловой системе отсчёта, на одном экране. Благодаря этому оператору не приходится гадать, является ли источником вибрации распределение массы или геометрия детали.

Почему это так важно?

Балансировка не выпрямит изогнутый вал.

Балансировка детали с биением не решает проблему, а лишь маскирует её. Деталь, которая на балансировочном станке выглядит «в пределах допуска», снова начинает вибрировать на реальной рабочей частоте вращения и в реальных условиях опор. Результат:

• Преждевременный износ и неожиданный выход из строя подшипников
• Многократное повторение балансировки, впустую потраченный труд
• Возврат поставленной детали и потеря репутации
• Часы, потраченные на деталь, которую на самом деле следовало отправить в брак

Модуль биения выявляет такие детали ещё до того, как они попадают в процесс балансировки. Изогнутый вал не занимает балансировочный станок.

Ключевые возможности

Одновременный контроль до четырёх осей

Конец вала, посадочное место подшипника, корпус или фланец — отслеживайте биение в разных точках детали одновременно и независимо друг от друга. Отдельное измерение и отдельная оценка для каждой точки.

Определение углового положения

Смотрите не только на то, насколько велико биение, но и на то, под каким именно углом оно возникает. Значение отслеживается в реальном времени как угол и может сравниваться с углом балансировки.

Пределы допуска по каждой оси

Задайте отдельный предел биения для каждой точки измерения. При превышении предела система автоматически предупреждает оператора; никому не нужно смотреть в таблицу и делать расчёты.

Защита по диапазону частоты вращения

Задайте минимальное и максимальное окно частоты вращения, в котором измерение биения даёт правильные результаты. Когда деталь выходит за пределы этого диапазона, достоверность измерения сохраняется.

Мгновенный индикатор допуска

Мгновенное зелёное/красное подтверждение по каждой оси. С одного взгляда на экран оператор видит, проходит ли деталь. Это не требует интерпретации и не требует обучения.

Отличие от классического метода

На большинстве балансировочных станков биение проверяется отдельным прибором при неподвижной детали. В iBalancer эти две операции сведены к единому процессу.

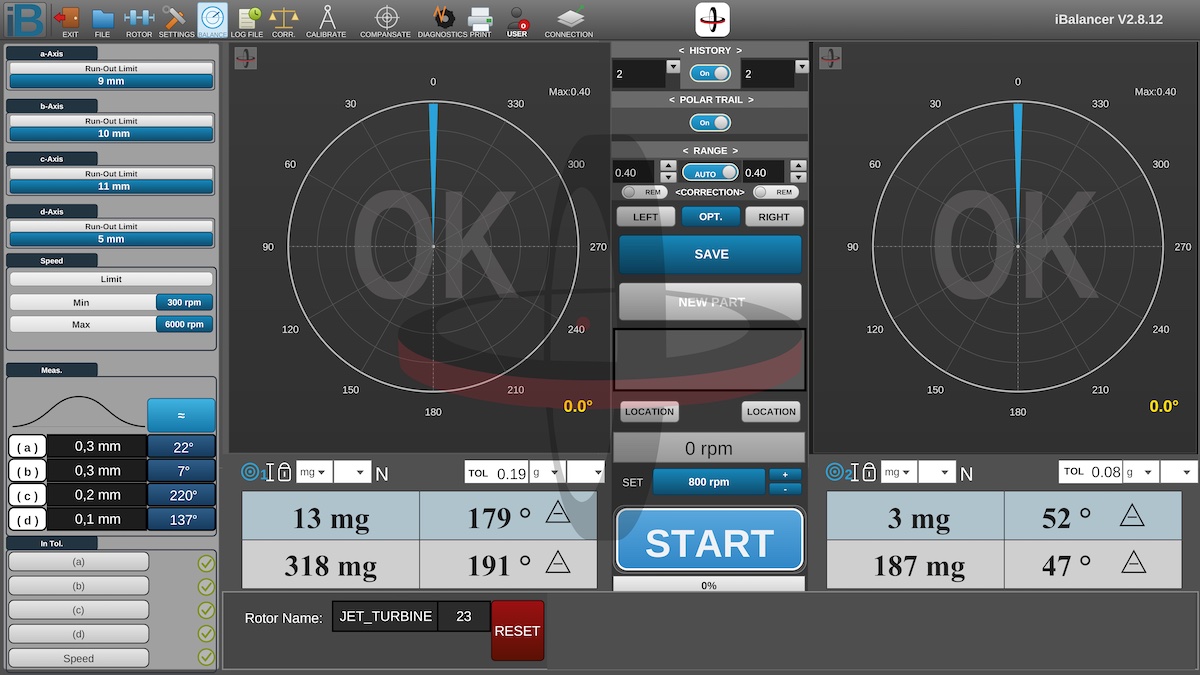

Один экран, полный контроль

Благодаря встроенной панели измерения в интерфейсе iBalancer данные биения продолжают поступать в реальном времени в фоновом режиме, пока рассчитывается балансировочный груз. Оператор управляет всем анализом из одной точки, без необходимости в дополнительном измерительном приборе, втором экране или отдельном программном обеспечении.

Каждая лишняя минута у станка многократно возрастает в серийном производстве. Модуль биения полностью устраняет эту минуту.

Что это даёт вашему предприятию

Экономия времени

Цикл ручного измерения, рукописных заметок и отдельной отчётности исчезает. Процесс балансировки не прерывается.

Безупречная отчётность

Добавьте к балансировочному отчёту также данные биения детали. Вместо того чтобы просто сказать клиенту «отбалансировано», передайте полное досье качества, в котором задокументировано и геометрическое соответствие. Это создаёт заметную разницу, особенно в автомобильной и авиационной цепочках поставок.

Предотвращение ошибок

Валы с нарушенной геометрией не допускаются в процесс балансировки. Снижаются впустую потраченный труд, повторные попытки балансировки и возвраты от клиентов.

Прослеживаемость

История биения каждой детали фиксируется. В серийном производстве начавшийся рост значений биения — ранний признак проблемы на вашем обрабатывающем станке.

На каких деталях применяется?

Измерение биения создаёт ценность в любом применении, где критично геометрическое отклонение относительно оси вращения:

• Детали, применяемые в оборонной промышленности (корпуса ракетных двигателей и сопловые блоки, корпуса артиллерийских снарядов, стабилизируемых вращением)
• Роторы и валы электродвигателей
• Карданные валы и приводные валы
• Валы насосов и компрессоров
• Ступицы вентиляторов, рабочих колёс и винтов
• Тормозные диски и посадочные поверхности маховиков
• Шлифованные прецизионные валы — выходной контроль качества процесса

Может быть интегрирован в ваш существующий станок

Помимо того что модуль биения предлагается как стандартная опция на новых станках, он может быть также дооснащён на ваши существующие горизонтальные балансировочные станки и балансировочные станки для валов MBS Balance, оснащённые iBalancer. Менять станок не требуется.

Чтобы узнать о пригодности вашего существующего станка, типе вашей детали и точках измерения, свяжитесь с нашей командой — давайте вместе определим объём установки.
