Модернизация балансировочных станков

Механическая часть, двигатель и привод вашего станка сохраняются; измерительная электроника, компьютер и программное обеспечение заменяются измерительной системой нового поколения MBS Balance. Затем система калибруется на месте, а пользователи проходят обучение.

Зачем модернизировать?

Прочная станина и механика сохраняются; новый станок не требуется.
Устаревшая измерительная электроника заменяется современной платформой с поддержкой.
Расчёт допусков выполняется по ISO 21940-11.
Результаты измерений сохраняются по каждой детали, отчёты формируются в PDF.

Объём модернизации

Обновляется

Балансировочный измерительный блок нового поколения.
Операторский компьютер-моноблок (AIO), совместимый с iBalancer.
Комплект кабелей (переработка и документирование электромонтажа шкафа управления).
Шкаф управления типа A или пульт управления типа B (в зависимости от выбранного варианта).

Сохраняется

Станина и механическая часть станка.
Двигатель и привод.
Существующий шкаф управления (в варианте «Существующий шкаф управления»).
Датчики (если признаны пригодными при проверке на месте).

Ремонт неисправностей механики, двигателя и привода не входит в модернизацию; при необходимости предлагается отдельно.

Состав системы

Измерительный блок: MBS Balance Hardware.
Программное обеспечение: MBS Balance | iBalancer.
Операторский компьютер: AIO PC.
Энкодер: 1 шт., 500 имп./об.
Датчики: 2 шт., пьезоэлектрические.
Опорный сигнал частоты вращения и фазы: отражательный фотодатчик (датчик оборотов).

Существующие датчики продолжают использоваться, если признаны пригодными при проверке на месте.

Варианты блока управления

Вариант 1 · Существующий шкаф управления: новая измерительная система устанавливается в ваш существующий шкаф. Работы на месте занимают больше времени, так как шкаф дорабатывается.
Вариант 2 · Шкаф управления типа A: закрытый шкаф с защитой от пыли. Поставляется с готовым электромонтажом.
Вариант 3 · Пульт управления типа B: эргономичный пульт оператора со встроенными органами управления, с защитой от пыли. Поставляется с готовым электромонтажом.

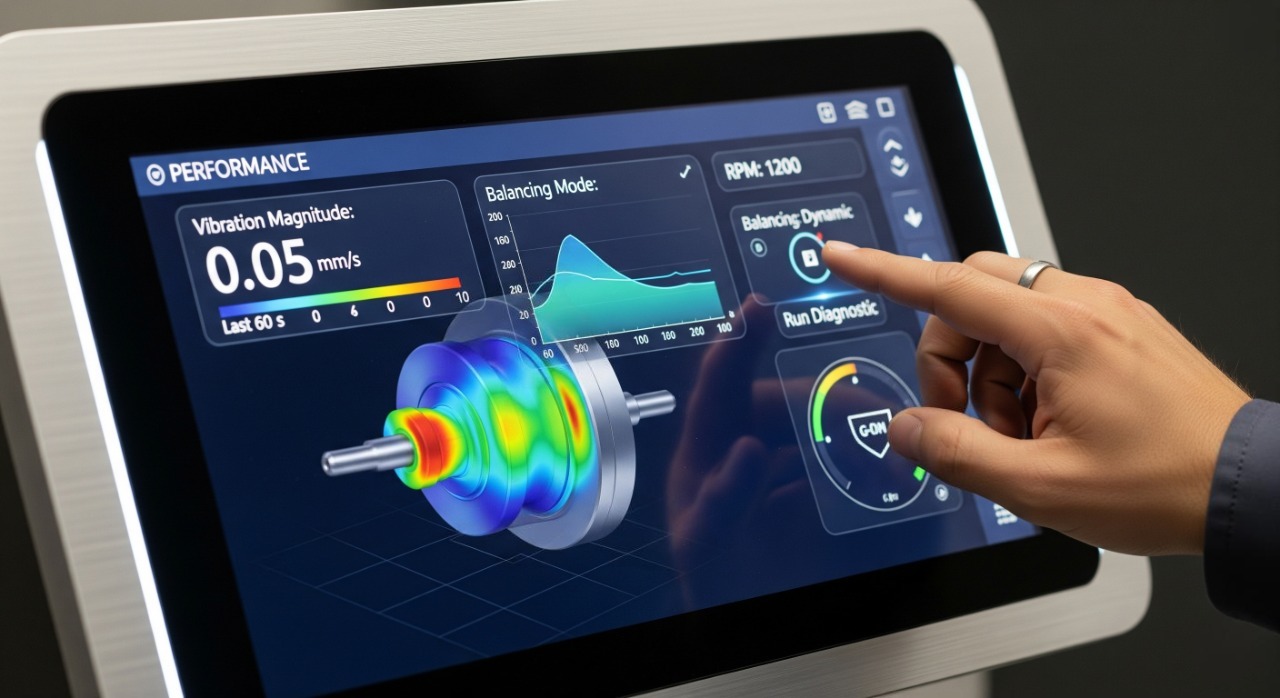

iBalancer · Цифровая программа балансировки

iBalancer разрабатывается компанией MBS Balance собственными силами в Германии и работает на лицензионной Windows.

Статические и динамические типы роторов.
Расчёт допусков по ISO 21940-11.
Полярное и цифровое отображение.
Индикация в реальном времени: в допуске / вне допуска.
Повторяемость последовательных измерений.
Сохранение данных по каждой детали, отчёты в PDF и печать.

Этапы измерения

Ввод данных ротора: вводятся тип ротора, размеры и класс точности балансировки (G).
Измерительный пуск: измеряется статический и динамический дисбаланс (величина и угол).
Коррекция дисбаланса: величина и угол дисбаланса отображаются для коррекции.
Контрольный пуск: выполняется контрольный пуск и формируется протокол балансировки.

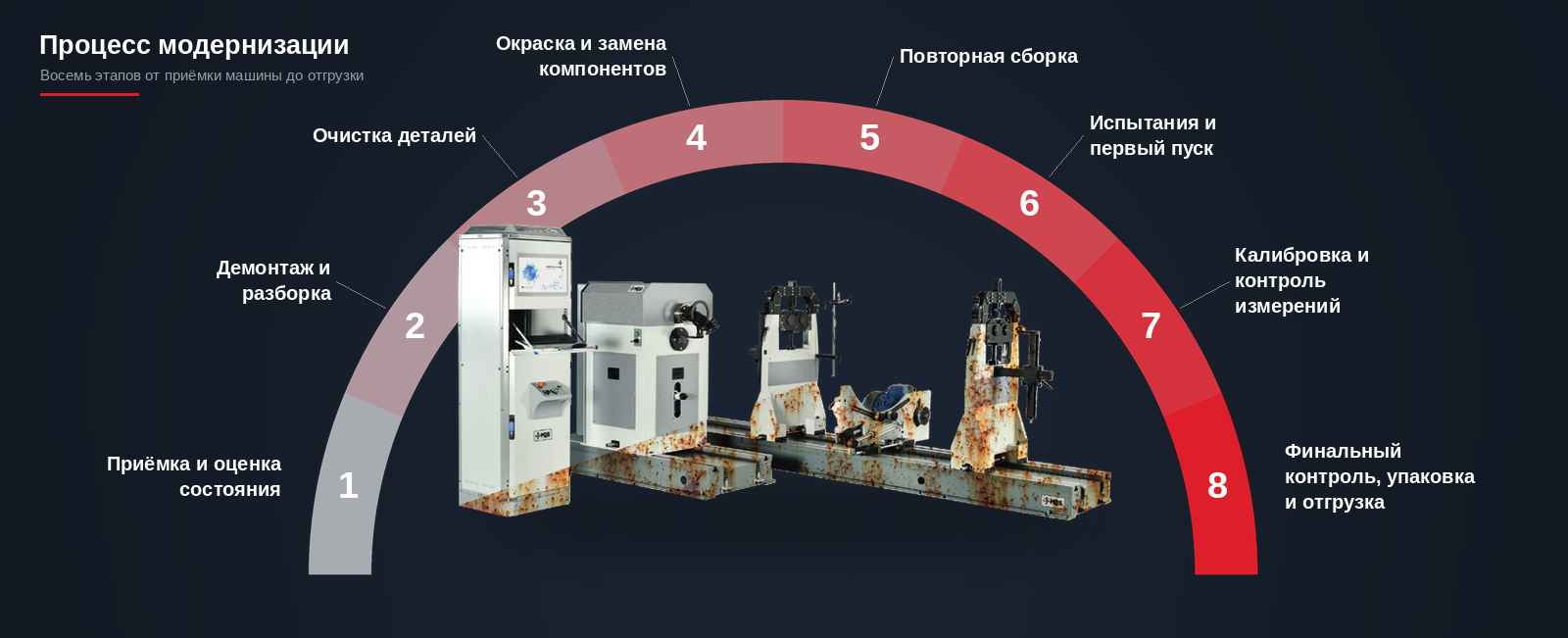

Ход модернизации

Обследование: изучаются данные станка и шкафа управления.
Подготовка: система настраивается под ваш станок.
Монтаж: установка и подключение выполняются на месте.
Калибровка: проводятся калибровка и проверочные испытания.
Сдача: проводится обучение, система сдаётся с протоколом.

Комплект поставки

Протокол калибровки.
Руководство по эксплуатации.
Лицензия на программное обеспечение.

Какие станки?

Подходит для горизонтальных и вертикальных балансировочных станков, а также станков для балансировки турбокомпрессоров разных производителей. Пригодность подтверждается после изучения данных станка и фотографий шкафа управления.

Часто задаваемые вопросы

Сколько длится модернизация?

Продолжительность зависит от выбранного блока управления и состояния станка. Типы A и B поставляются с готовым электромонтажом, что сокращает работы на месте; при использовании существующего шкафа работы занимают больше времени. Точный срок уточняется после обследования.

Можно ли использовать мои существующие датчики?

Да, если они признаны пригодными при проверке на месте. В противном случае они заменяются с вашего согласия.

Входит ли ремонт механических неисправностей?

Нет. Ремонт неисправностей механики, двигателя и привода не входит в модернизацию; при необходимости предлагается отдельно.

Предоставляете ли вы гарантию?

Да. Условия гарантии на новое поставляемое оборудование указываются в коммерческом предложении.

Мой станок старой модели. Можно ли его модернизировать?

В большинстве случаев да. Решающим фактором является состояние механической части, которое оценивается при обследовании.

Где выполняются работы?

Монтаж, калибровка и обучение проводятся на месте установки вашего станка.

Почему мы?

Мы производим балансировочные станки и модернизируем их с помощью собственной измерительной системы.
iBalancer разрабатывается собственными силами в Германии.
Техническая поддержка онлайн, запасные части и сервис на месте.

Давайте начнём

Пришлите нам марку и модель вашего станка, фотографии шкафа управления и датчиков, а также данные о типичных роторах (масса, диаметр, частота вращения). Мы уточним объём работ и подготовим коммерческое предложение по модернизации.
