Macchine di Bilanciatura Verticali

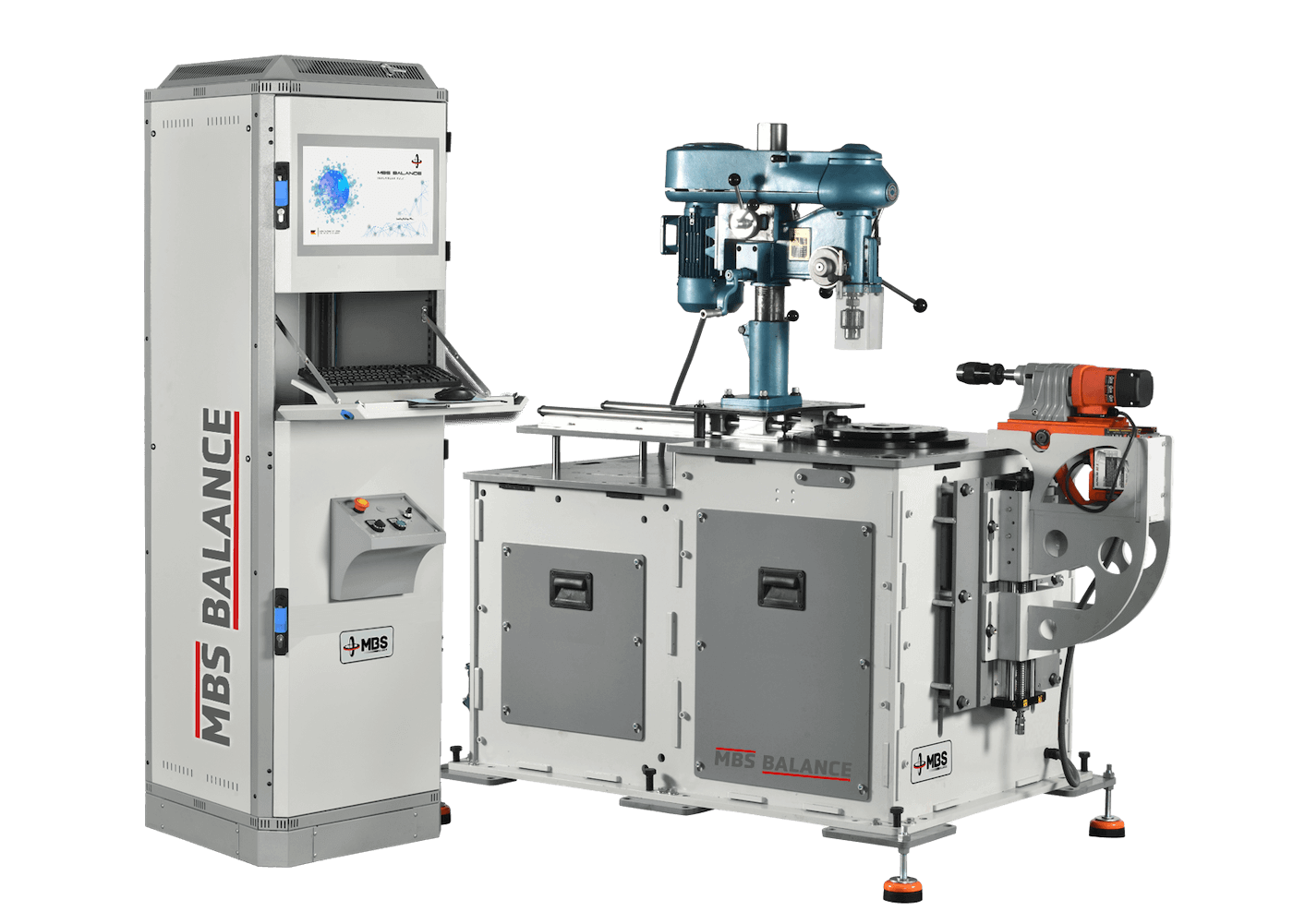

Macchina Equilibratrice Verticale V-IVB 300

Codice Prodotto: V-IVB-300

Descrizione Prodotto

Per pezzi a disco: equilibratura statica verticale.
La V-IVB-300 è un’equilibratrice verticale per pezzi a disco da 20 kg a 300 kg, come volani, giranti di ventilatori, pulegge, tamburi e componenti di turbine. Il pezzo viene posizionato sul mandrino verticale; i rotori da Ø 100 mm a Ø 800 mm vengono equilibrati staticamente con MBS Balance iBalancer Software.

Specifiche Tecniche

Capacità
Peso massimo del rotore300 kg
Peso minimo del rotore20 kg
Diametro massimo del rotore800 mm
Diametro minimo del rotore100 mm
Meccanica e azionamento
Piani di correzione1 (statico)
Potenza del motore5,5 kW
Velocità di equilibratura120 – 1200 giri/min
Misura e software
Riferimento di velocità e faseEncoder
Sensori di vibrazione1 sensore piezoelettrico
Software di misuraMBS Balance iBalancer Software
Lingua dell’interfacciaInglese (modulo multilingue opzionale)
Computer dell’operatoreAIO PC · Windows

Campi di Applicazione

  • Puleggia
  • Volano
  • Disco freno

Perché la V-IVB-300?

I punti di forza della V-IVB-300:

  • Equilibratura statica. Misura su un solo piano di correzione; massa e angolo dello squilibrio vengono visualizzati sullo schermo.
  • Mandrino verticale. I pezzi a disco vengono posizionati sul mandrino e serrati rapidamente.
  • Ampio campo di diametri. Rotori da Ø 100 mm a Ø 800 mm.
  • Azionamento potente. Motore da 5,5 kW.
  • Sistema di misura. Sensore piezoelettrico ed encoder.
  • Software iBalancer. Calcolo della tolleranza secondo ISO 21940-11 (in precedenza ISO 1940); vengono indicati la massa di correzione e il relativo angolo.
  • Correzione dello squilibrio in macchina. Con l’unità di foratura superiore (opzione), la correzione avviene senza smontare il pezzo.
  • Console operatore. Console di comando (tipo B) di serie; armadio di comando chiuso (tipo A) opzionale.
