المغناطيس

وصف المنتج

مفتاح الدقة الرقمية: المرجعية الزاوية المغناطيسية وتحديد نقطة الصفر

في عمليات موازنة الشاحن التوربيني، لا يكفي معرفة مقدار الاهتزاز فحسب؛ بل إن تحديد النقطة (الزاوية) التي يحدث فيها الاهتزاز بالضبط هو أساس المعايرة المثالية. وهنا تدخل تقنية تحديد الزاوية المغناطيسية حيّز العمل، وهي البطل الخفي الذي يضمن عمل آلات الموازنة لدينا بأعلى دقة.

كيف يعمل النظام؟

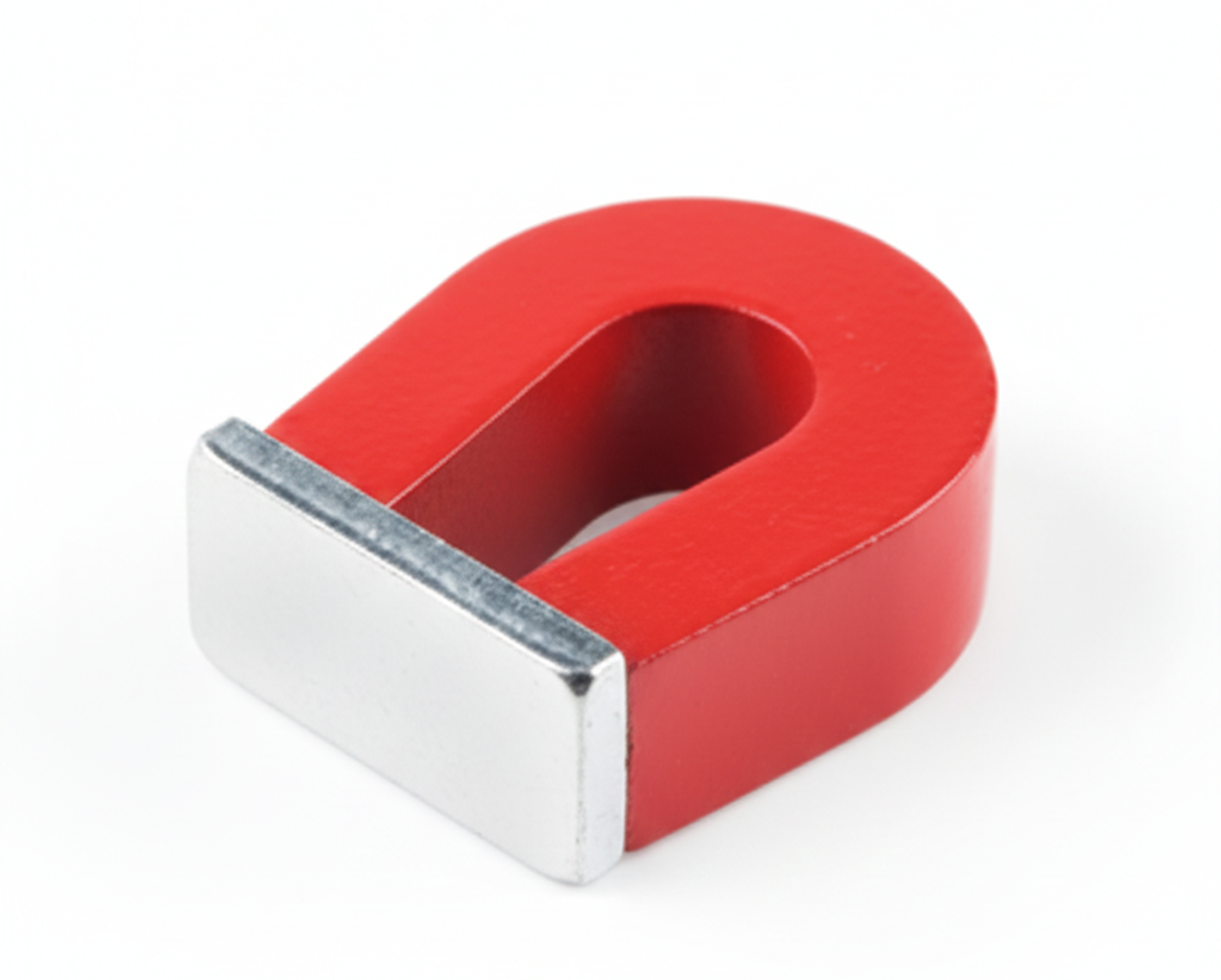

قبل بدء عملية الموازنة، يُستخدم مغناطيس مرجعي خاص يُوضَع مؤقتاً على عمود خرطوشة التوربو (CHRA). ويعمل هذا المغناطيس بمثابة «نقطة ملاحة» للمستشعرات المغناطيسية المتقدمة في آلة الموازنة:

1. المغنطة والمرجعية: يعرّف المغناطيس الموضوع على عمود الخرطوشة موضع البداية (0°) للتوربو لمستشعرات الآلة.

2. التقاط المستشعر: حين يصل التوربو إلى السرعات العالية (سرعات موازنة VSR)، يتتبّع المستشعر كل مرور للمغناطيس بدقة الميلي ثانية.

3. تحديد دقيق للزاوية: تطابق آلة الموازنة بيانات الاهتزاز المقاسة مع هذه النقطة المرجعية المغناطيسية. وبذلك يُعرَض على الشاشة الرقمية بدقة عند أي درجة زاوية يقع اختلال التوازن.

ما مزايا هذه التقنية؟

• تصحيح موضعي دقيق: بما أنها تحدّد موضع الاهتزاز بالضبط، تُظهر للفني بدقة من أين يزيل المواد (أو يضيف وزناً) على العمود.

• ثبات عند الدوران العالي: بخلاف القرّاء البصرية، لا تتأثّر المستشعرات المغناطيسية ببخار الزيت أو ضوء البيئة؛ فتوفّر تدفق بيانات مستقراً حتى عند أعلى السرعات.

• السرعة والكفاءة: تزيل المحاولات القائمة على التخمين. وبإعطاء الزاوية الصحيحة من القياس الأول، تقصّر زمن الموازنة بنسبة تصل إلى 50%.

• قابلية التكرار: بما أنها تستخدم مرجع 0° نفسه في كل قياس، تعطي صحة العملية النتيجة نفسها في اختبارات الإعادة.

التقط الدقة بالمغناطيسية: توفّر آلاتنا، حتى في أعقد طُرز التوربو، نتائج موازنة دون قيم المصنع (بمستوى الميكرون) بفضل المرجعية المغناطيسية.
