Turbo-Wuchtmaschinen

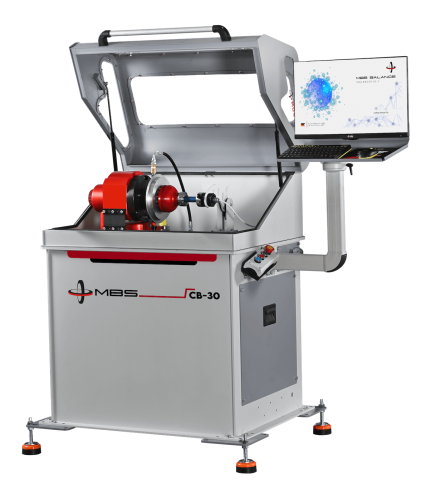

CB-30 Turbo-Auswuchtmaschine

Produktcode: CB30

Produktbeschreibung

Für große Turbolader-Rumpfgruppen: Auswuchten bei hoher Drehzahl.
Die CB-30 dient der Unwuchtkontrolle und dem Unwuchtausgleich von Turbolader-Rumpfgruppen bei Drehzahlen nahe der Betriebsdrehzahl. Der Turbo wird über passende Düsen- und Flanschanschlüsse an die Maschine angeschlossen. Die Software wählt die Turbodaten aus der Datenbank aus und startet die Messung. Die gemessene Unwucht wird durch Schleifen der Turbomutter ausgeglichen.

Technische Daten

Kapazität
Wuchtdrehzahlbereich30.000 – 250.000 U/min
Durchmesser der Rumpfgruppe43 – 105 mm
Mechanik und Antrieb
AntriebDruckluft und Öl
ÖlfilterZwei Filter
Luftversorgung8 – 10 bar, Kompressor bauseits
TurboanschlussDüsen- und Flanschsätze
AusgleichsverfahrenSchleifen der Turbomutter
Messung und Software
TurbodatenAus der Software-Datenbank
MesssoftwareMBS Balance iBalancer Turbo Software
BedienspracheMehrsprachig
BedienrechnerAIO PC · Windows
BerichtPDF und Druck

Anwendungsbereiche

  • Große Turbolader-Rumpfgruppen
  • Turbolader-Rumpfgruppen (Ø 43 – 105 mm)
  • Turbowerkstätten und Servicebetriebe

Warum die CB-30?

Die wichtigsten Merkmale der CB-30:

  • Auswuchten bei hoher Drehzahl. Die Rumpfgruppe wird im Bereich 30.000–250.000 U/min gemessen.
  • Luft- und Ölantrieb. Der Turbo wird mit Druckluft und Öl angetrieben; ein Kompressor mit 8 – 10 bar genügt.
  • Schnelle Messung. Messung in etwa 1,5 s bei 250.000 U/min.
  • Schneller Modellwechsel. Mit Düsen- und Flanschsätzen werden unterschiedliche Turbomodelle schnell angeschlossen.
  • Turbo-Datenbank. Die Software übernimmt die Daten des gewählten Turbos aus der Datenbank.
  • Ausgleich an der Mutter. Unwuchtmasse und -winkel werden am Bildschirm angezeigt; der Ausgleich erfolgt durch Schleifen der Turbomutter.
  • iBalancer-Turbo-Software. Mehrsprachige Bedienoberfläche; Messprotokoll, PDF-Bericht und Druck.
  • Großer Durchmesserbereich. Rumpfgruppen mit Ø 43–105 mm können angeschlossen werden.
  • Robuste Bauweise. Mechanische Ausführung für den Dauerbetrieb in der Werkstatt.
  • Ersatzteilversorgung. Ersatzteile für Düsen, Flansche und Verschleißteile.
  • Installation und Schulung. Installation vor Ort und Bedienerschulung auf Anfrage.
  • Ölsystem. Zwei Ölfilter; Öldichtheitsprüfung des Turbos möglich.
  • Luftregelung und Kalibrierung. Automatisches Luftregelventil und interne Kalibrierung.
