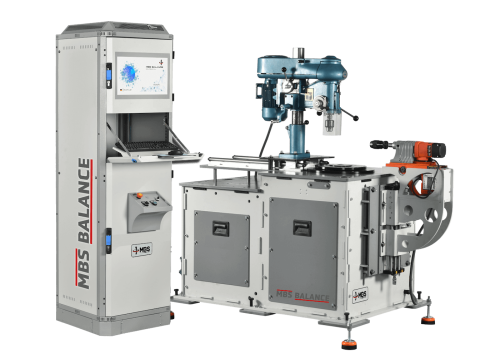

Vertikale Auswuchtmaschine V-IVB 50

Produktcode: V-IVB-50

Produktbeschreibung

Für scheibenförmige Teile: vertikales statisches Auswuchten.
Die V-IVB-50 ist eine vertikale Auswuchtmaschine für scheibenförmige Teile mit einem Gewicht von 5 kg bis 50 kg, wie etwa Riemenscheiben, Propeller, Ventilatorräder, Scheiben und Trommeln. Das Werkstück wird auf die vertikale Spindel gesetzt. Rotoren mit einem Durchmesser von Ø 100 mm bis Ø 800 mm werden mit der MBS Balance iBalancer Software statisch ausgewuchtet.

Technische Daten

Kapazität
Max. Rotorgewicht50 kg
Min. Rotorgewicht5 kg
Max. Rotordurchmesser800 mm
Min. Rotordurchmesser100 mm
Mechanik und Antrieb
AusgleichsebenenEine Ebene (statisch)
Motorleistung5,5 kW
Wuchtdrehzahl120 – 1200 U/min
Messung und Software
Drehzahl-/PhasenreferenzDrehgeber
Schwingungsaufnehmer1 × piezoelektrisch
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Riemenscheibe
  • Schwungrad
  • Bremsscheibe

Warum die V-IVB-50?

Die wichtigsten Merkmale der V-IVB-50:

  • Statisches Auswuchten. Messung in einer Ebene; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Vertikale Spindel. Scheibenförmige Teile werden auf die Spindel gesetzt und schnell gespannt.
  • Großer Durchmesserbereich. Rotoren von Ø 100 mm bis Ø 800 mm.
  • Starker Antrieb. 5,5 kW Motor.
  • Messsystem. Piezoelektrischer Aufnehmer und Drehgeber.
  • iBalancer-Software. Toleranzberechnung nach ISO 21940-11; Ausgleichsmasse und -winkel.
  • Ausgleich auf der Maschine. Mit der oberen Bohreinheit (Option) erfolgt der Ausgleich ohne Ausbau des Teils.
  • Bedienpult. Bedienpult (Typ B) serienmäßig; geschlossener Steuerschrank (Typ A) optional.
