Máquinas De Equilibrado Horizontal

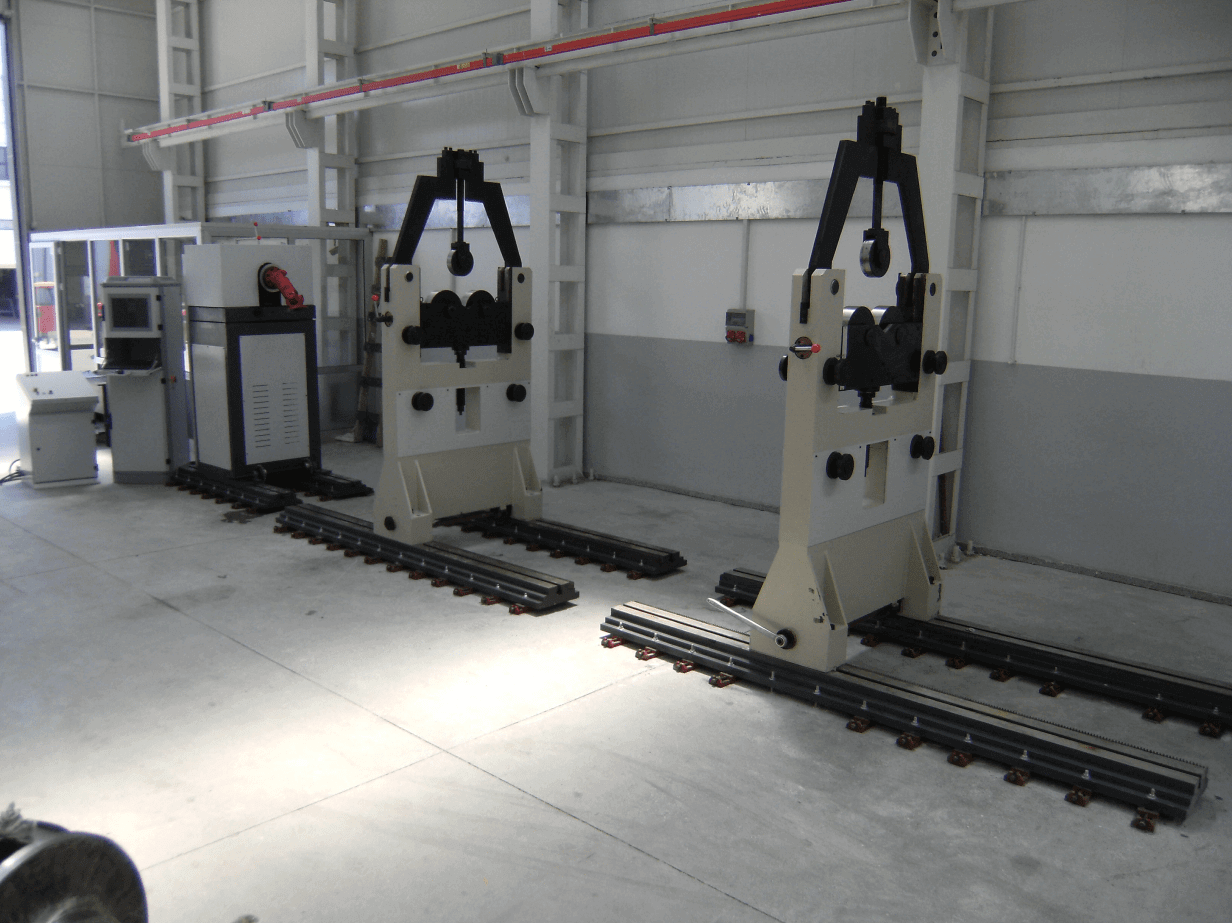

Máquina de equilibrado horizontal H-IHB 50

Código del producto: H-IHB 50

Descripción del producto

Para los rotores más pesados: equilibrado horizontal con capacidad de 50 t.
La H-IHB-50 es una máquina de equilibrado horizontal, también llamada equilibradora o balanceadora, para piezas industriales pesadas de 200 kg a 50 000 kg, como rotores grandes de turbinas y generadores, tambores industriales y ejes. Equilibra de forma estática y dinámica hasta un diámetro de rotor de Ø 3900 mm; la transmisión por cardán es de serie y la bancada se fabrica en dos tramos.

Especificaciones técnicas

Capacidad
Peso máximo del rotor50 000 kg
Peso mínimo del rotor200 kg
Diámetro máximo del rotor3900 mm
Rango de diámetro del eje70 – 480 mm
Mecánica y accionamiento
Longitud de la bancada6000 mm (2 × 3000 mm)
Planos de corrección1 (estático) / 2 (dinámico)
Potencia del motor45 kW
AccionamientoTransmisión por cardán (estándar)
Medición y software
Sensores de vibración2 transductores piezoeléctricos
Referencia de velocidad y faseSensor retrorreflectivo (sensor de RPM)
Software de mediciónMBS Balance iBalancer Software
Idioma de la interfazInglés (módulo multilingüe opcional)
PC del operadorPC todo en uno (AIO) · Windows

Áreas de aplicación

  • Rotor de turbina de vapor
  • Rotor de turbina
  • Rotor de turbina multietapa
  • Ventilador de doble aspiración

¿Por qué la H-IHB-50?

Características principales de la H-IHB-50:

  • Equilibrado estático y dinámico. Medición en uno o dos planos de corrección; la masa y el ángulo del desequilibrio se muestran en pantalla.
  • Transmisión por cardán. Transmisión por cardán de serie; motor de 45 kW con variador de frecuencia.
  • Amplio rango de diámetros. Diámetros de rotor hasta Ø 3900 mm.
  • Construcción para cargas pesadas. Bancada y soportes reforzados; rango de diámetro de eje 70–480 mm.
  • Software iBalancer. Se introducen las dimensiones del rotor; la tolerancia se calcula según ISO 21940-11 (antes ISO 1940).
  • Soportes ajustables. Los soportes se desplazan a lo largo de la bancada de 6000 mm para adaptarse a la longitud del rotor.
  • Corrección del desequilibrio en la máquina. La posición y la masa de corrección se muestran en pantalla; la corrección se realiza con el rotor en la máquina.
  • Seguridad. Conformidad CE; como opción se puede añadir un vallado de seguridad con enclavamiento en la puerta.
