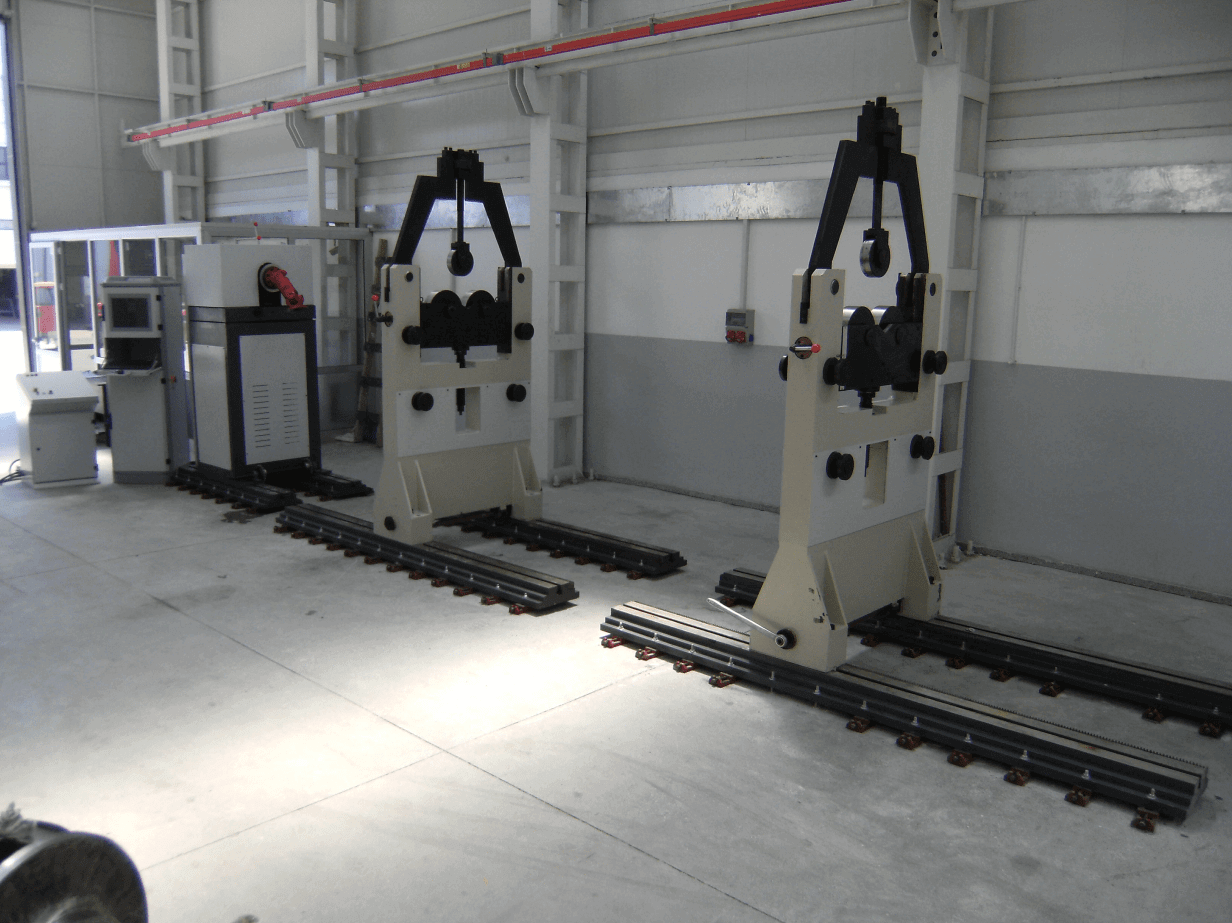

Machine à Équilibrer Horizontale H-IHB 50

Code Produit: H-IHB 50

Description du Produit

Pour les rotors les plus lourds : équilibrage horizontal d’une capacité de 50 t.
La H-IHB-50 est une machine à équilibrer horizontale pour des pièces industrielles lourdes de 200 kg à 50 000 kg, telles que grands rotors de turbines et de générateurs, tambours industriels et arbres. Elle équilibre en statique et en dynamique jusqu’à un diamètre de rotor de Ø 3900 mm ; l’entraînement par arbre à cardan est de série et le banc est réalisé en deux parties.

Caractéristiques Techniques

Capacité
Masse maximale du rotor50 000 kg
Masse minimale du rotor200 kg
Diamètre maximal du rotor3900 mm
Plage de diamètre d’arbre70 – 480 mm
Mécanique et entraînement
Longueur du banc6000 mm (2 × 3000 mm)
Plans de correction1 (statique) / 2 (dynamique)
Puissance du moteur45 kW
Système d’entraînementEntraînement par arbre à cardan (standard)
Mesure et logiciel
Capteurs de vibrations2 capteurs piézoélectriques
Référence de vitesse et de phaseCapteur reflex (capteur RPM)
Logiciel de mesureMBS Balance iBalancer Software
Langue de l’interfaceAnglais (module multilingue en option)
Ordinateur opérateurAIO PC · Windows

Domaines d'Application

  • Rotor de turbine à vapeur
  • Rotor de turbine
  • Rotor de turbine multiétagé
  • Ventilateur à double ouïe

Pourquoi la H-IHB-50 ?

Les points forts de la H-IHB-50 :

  • Équilibrage statique et dynamique. Mesure dans un ou deux plans de correction ; la masse et l’angle du balourd s’affichent à l’écran.
  • Entraînement par arbre à cardan. Entraînement par arbre à cardan de série ; moteur de 45 kW avec variateur de fréquence.
  • Large plage de diamètres. Diamètres de rotor jusqu’à Ø 3900 mm.
  • Construction pour charges lourdes. Banc renforcé et paliers renforcés ; plage de diamètre d’arbre 70–480 mm.
  • Logiciel iBalancer. Les dimensions du rotor sont saisies ; la tolérance est calculée selon ISO 21940-11 (anciennement ISO 1940).
  • Paliers réglables. Les paliers coulissent le long du banc de 6000 mm pour s’adapter à la longueur du rotor.
  • Correction sur la machine. La position et la masse de correction s’affichent à l’écran ; correction avec le rotor sur la machine.
  • Sécurité. Conformité CE ; une clôture de sécurité à porte verrouillée peut être ajoutée en option.
