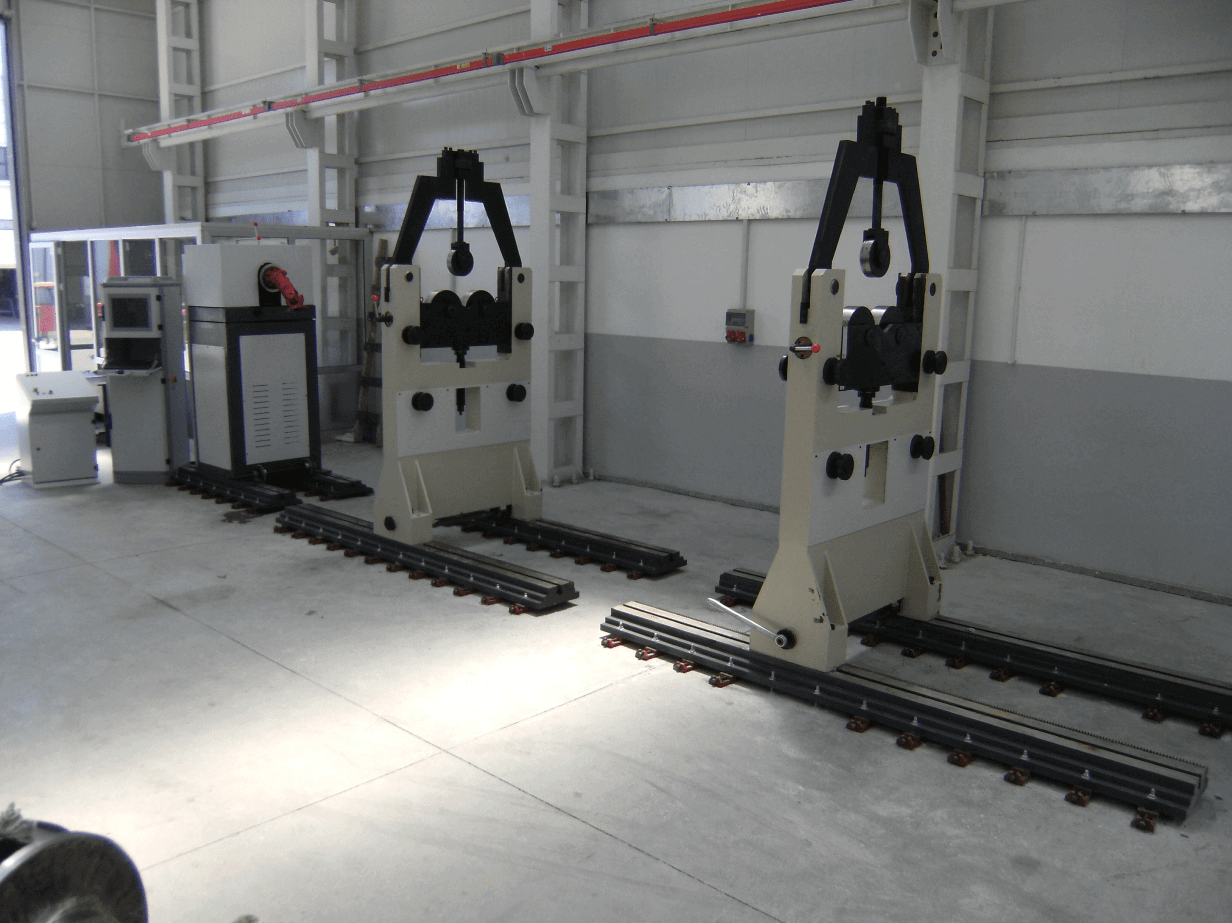

Horizontale Auswuchtmaschine H-IHB 50

Produktcode: H-IHB 50

Produktbeschreibung

Für die schwersten Rotoren: horizontales Auswuchten mit 50 t Tragfähigkeit.
Die H-IHB-50 ist eine horizontale Auswuchtmaschine für schwere Industrieteile mit einem Gewicht von 200 kg bis 50.000 kg, wie etwa große Turbinen- und Generatorrotoren, Industrietrommeln und Wellen. Sie wuchtet Rotoren mit einem Durchmesser bis Ø 3900 mm statisch und dynamisch aus. Der Gelenkwellenantrieb ist Standard; das Maschinenbett ist zweiteilig ausgeführt.

Technische Daten

Kapazität
Max. Rotorgewicht50.000 kg
Min. Rotorgewicht200 kg
Max. Rotordurchmesser3900 mm
Wellendurchmesser70 – 480 mm
Mechanik und Antrieb
Bettlänge6000 mm (2 × 3000 mm)
AusgleichsebenenStatisch / Dynamisch
Motorleistung45 kW
AntriebGelenkwellenantrieb (Standard)
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Dampfturbinenrotor
  • Turbinenrotor
  • Mehrstufiger Turbinenrotor
  • Doppelseitig saugender Ventilator

Warum die H-IHB-50?

Die wichtigsten Merkmale der H-IHB-50:

  • Statisches und dynamisches Auswuchten. Messung in einer oder zwei Ausgleichsebenen; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Gelenkwellenantrieb. Serienmäßig Gelenkwellenantrieb; 45 kW Motor mit Frequenzumrichter.
  • Großer Durchmesserbereich. Rotordurchmesser bis Ø 3900 mm.
  • Schwerlastausführung. Verstärktes Bett und Lagerständer; Wellendurchmesser 70–480 mm.
  • iBalancer-Software. Die Rotormaße werden eingegeben; die Toleranz wird nach ISO 21940-11 berechnet.
  • Verstellbare Lagerständer. Lagerständer auf dem 6000 mm langen Bett verschiebbar, passend zur Rotorlänge.
  • Ausgleich auf der Maschine. Ausgleichsposition und -masse am Bildschirm; Ausgleich mit dem Rotor auf der Maschine.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
