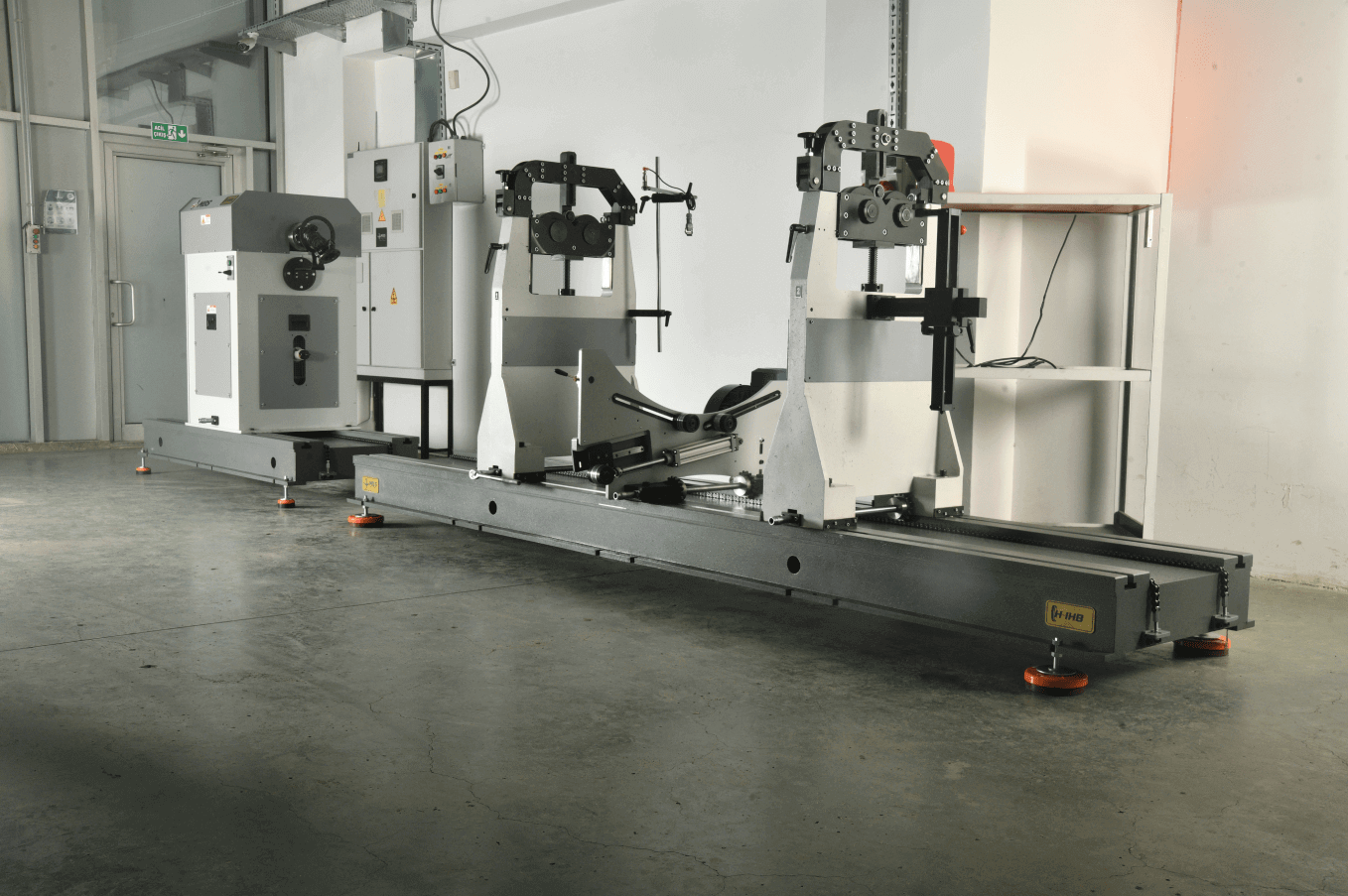

Horizontale Auswuchtmaschine H-IHB-20

Produktcode: H-IHB-20

Produktbeschreibung

Für Rotoren der Schwerindustrie: horizontales Auswuchten mit 20 t Tragfähigkeit.
Die H-IHB-20 ist eine horizontale Auswuchtmaschine für schwere Industrieteile mit einem Gewicht von 180 kg bis 20.000 kg, wie etwa große Turbinen- und Generatorrotoren, Industrietrommeln und Wellen. Sie wuchtet statisch und dynamisch bis Ø 3000 mm Rotordurchmesser; der Gelenkwellenantrieb ist Standard.

Technische Daten

Kapazität
Max. Rotorgewicht20.000 kg
Min. Rotorgewicht180 kg
Max. Rotordurchmesser3000 mm
Wellendurchmesser50 – 400 mm
Mechanik und Antrieb
Bettlänge4000 mm (2 × 2000 mm)
AusgleichsebenenStatisch / Dynamisch
Motorleistung37 kW
AntriebGelenkwellenantrieb (Standard)
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Dampfturbinenrotor
  • Turbinenrotor
  • Mehrstufiger Turbinenrotor
  • Doppelseitig saugender Ventilator

Warum die H-IHB-20?

Die wichtigsten Merkmale der H-IHB-20:

  • Statisches und dynamisches Auswuchten. Messung in einer oder zwei Ausgleichsebenen; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Gelenkwellenantrieb. Serienmäßig Gelenkwellenantrieb; 37 kW Motor mit Frequenzumrichter.
  • Großer Durchmesserbereich. Rotordurchmesser bis Ø 3000 mm.
  • Schwerlastausführung. Verstärktes Bett und Lagerständer; Wellendurchmesser 50–400 mm.
  • iBalancer-Software. Die Rotormaße werden eingegeben; die Toleranz wird nach ISO 21940-11 berechnet.
  • Verstellbare Lagerständer. Lagerständer auf dem 4000 mm langen Bett verschiebbar, passend zur Rotorlänge.
  • Ausgleich auf der Maschine. Ausgleichsposition und -masse am Bildschirm; Ausgleich mit dem Rotor auf der Maschine.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
