Horizontale Wuchtmaschinen

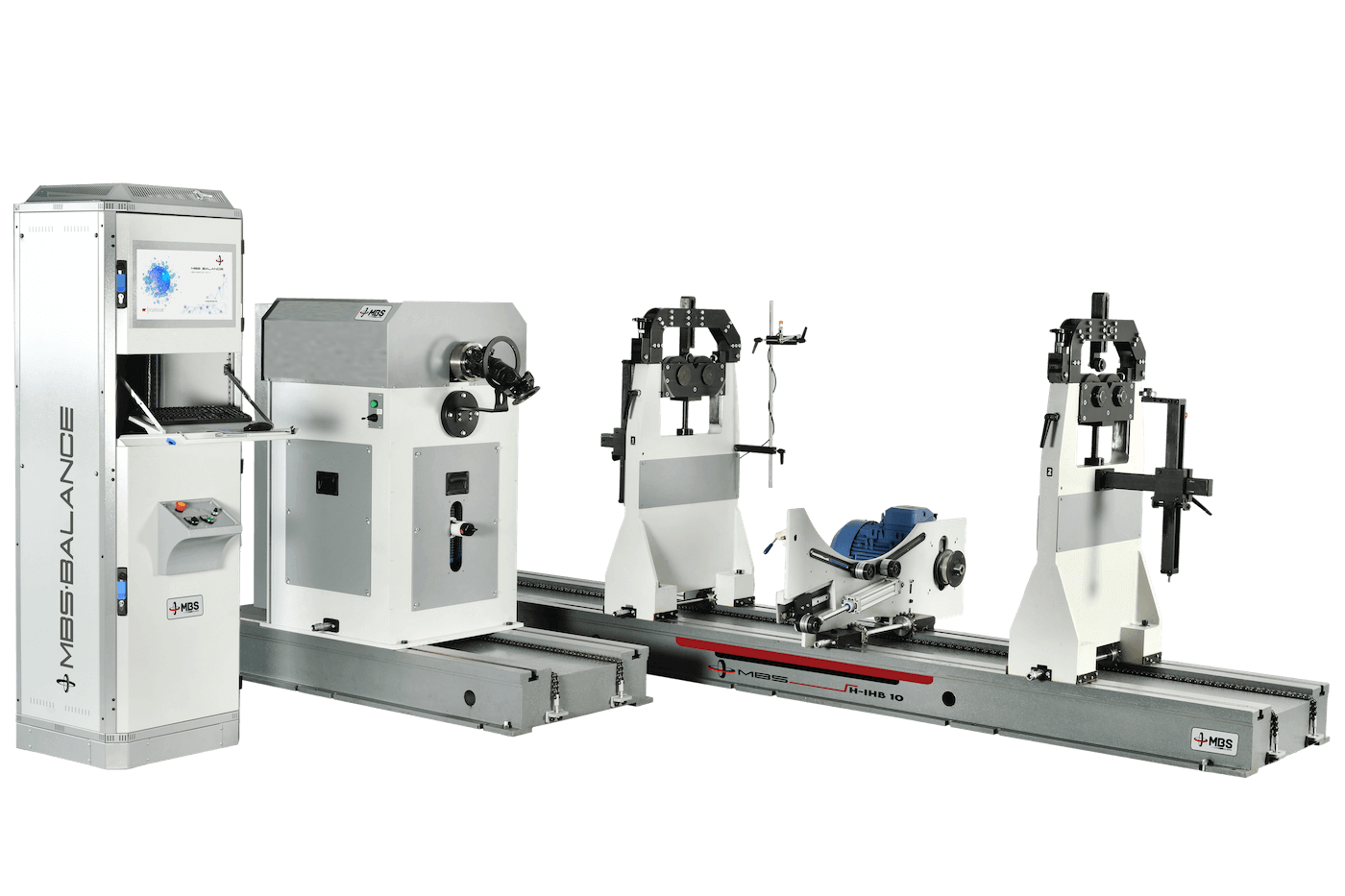

Horizontale Auswuchtmaschine H-IHB 10

Produktcode: H-IHB 10

Produktbeschreibung

Für die Schwerindustrie: horizontales Auswuchten mit 10 t Tragfähigkeit.
Die H-IHB-10 ist eine horizontale Auswuchtmaschine für schwere Teile mit einem Gewicht von 150 kg bis 10.000 kg, wie etwa große Rotoren, Turbinen, Generatoren, Industrietrommeln und Wellen. Sie wuchtet Rotoren mit einem Durchmesser bis Ø 2000 mm statisch und dynamisch aus. Der Gelenkwellenantrieb ist Standard; ein zusätzlicher Riemenantrieb ist optional erhältlich.

Technische Daten

Kapazität
Max. Rotorgewicht10.000 kg
Min. Rotorgewicht150 kg
Max. Rotordurchmesser2000 mm
Wellendurchmesser40 – 320 mm
Mechanik und Antrieb
Bettlänge4000 mm
AusgleichsebenenStatisch / Dynamisch
Motorleistung22 kW
AntriebGelenkwellenantrieb
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Turbinenrad
  • Radialventilator
  • Doppelseitig saugender Ventilator
  • Rillenscheibe

Warum die H-IHB-10?

Die wichtigsten Merkmale der H-IHB-10:

  • Statisches und dynamisches Auswuchten. Messung in einer oder zwei Ausgleichsebenen; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Gelenkwellenantrieb. Serienmäßig Gelenkwellenantrieb; zusätzlicher Riemenantrieb optional.
  • Starker Antrieb. 22 kW Motor mit Frequenzumrichter; einstellbare Drehzahl.
  • Schwerlastausführung. Verstärktes Bett und Lagerständer; Wellendurchmesser 40–320 mm.
  • iBalancer-Software. Die Rotormaße werden eingegeben; die Toleranz wird nach ISO 21940-11 berechnet.
  • Verstellbare Lagerständer. Lagerständer auf dem 4000 mm langen Bett verschiebbar, passend zur Rotorlänge.
  • Ausgleich auf der Maschine. Ausgleichsposition und -masse am Bildschirm; Ausgleich mit dem Rotor auf der Maschine.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
