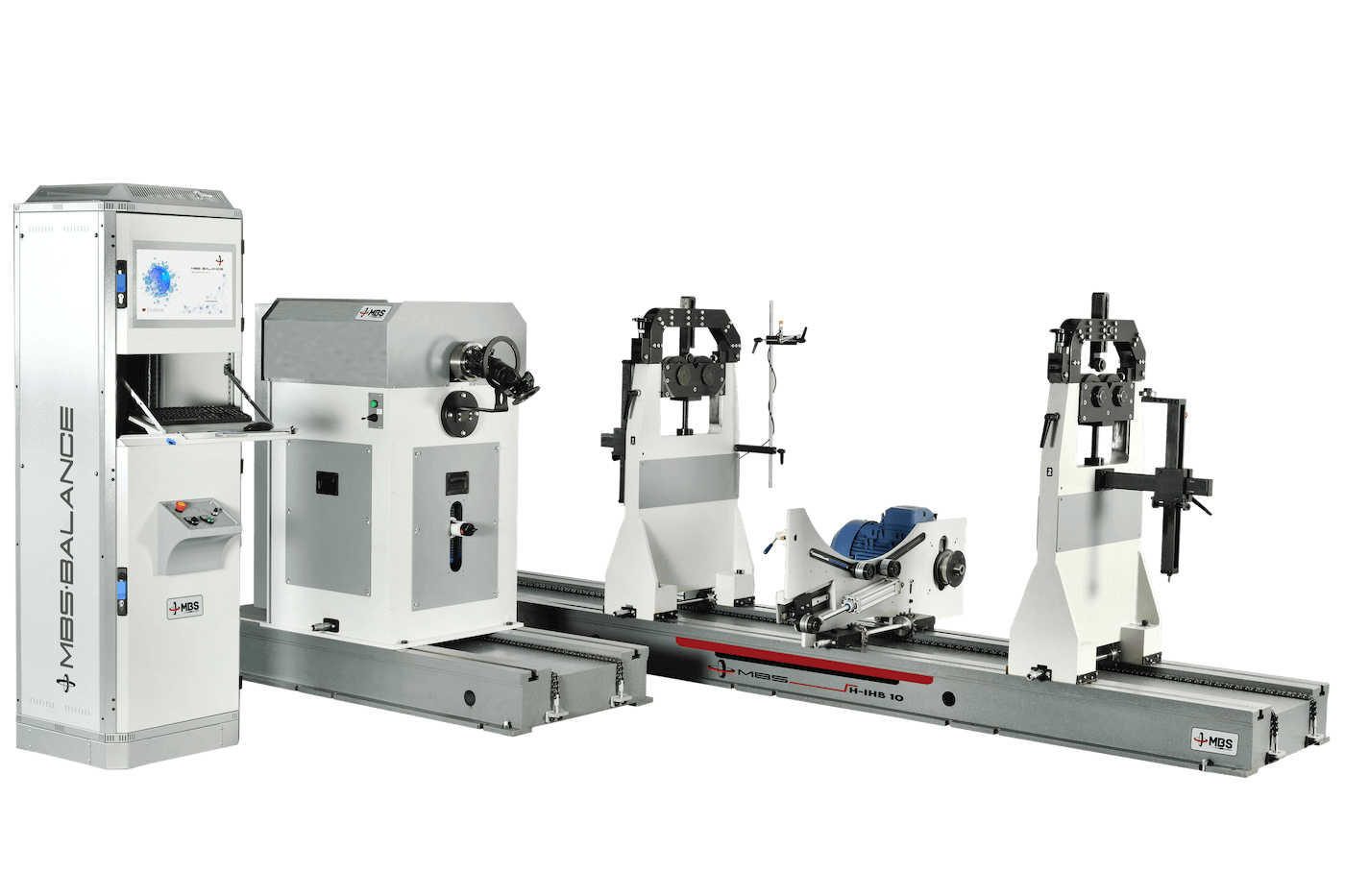

Machine à Équilibrer Horizontale H-IHB 10

Code Produit: H-IHB 10

Description du Produit

Pour l’industrie lourde : équilibrage horizontal d’une capacité de 10 t.
La H-IHB-10 est une machine à équilibrer horizontale pour des pièces lourdes de 150 kg à 10 000 kg, telles que grands rotors, turbines, générateurs, tambours industriels et arbres. Elle équilibre en statique et en dynamique jusqu’à un diamètre de rotor de Ø 2000 mm ; l’entraînement par arbre à cardan est de série, et un entraînement par courroie est disponible en complément, en option.

Caractéristiques Techniques

Capacité
Masse maximale du rotor10 000 kg
Masse minimale du rotor150 kg
Diamètre maximal du rotor2000 mm
Plage de diamètre d’arbre40 – 320 mm
Mécanique et entraînement
Longueur du banc4000 mm
Plans de correction1 (statique) / 2 (dynamique)
Puissance du moteur22 kW
Système d’entraînementEntraînement par arbre à cardan
Mesure et logiciel
Capteurs de vibrations2 capteurs piézoélectriques
Référence de vitesse et de phaseCapteur reflex (capteur RPM)
Logiciel de mesureMBS Balance iBalancer Software
Langue de l’interfaceAnglais (module multilingue en option)
Ordinateur opérateurAIO PC · Windows

Domaines d'Application

  • Roue de turbine
  • Ventilateur radial
  • Ventilateur à double ouïe
  • Poulie à gorges

Pourquoi la H-IHB-10 ?

Les points forts de la H-IHB-10 :

  • Équilibrage statique et dynamique. Mesure dans un ou deux plans de correction ; la masse et l’angle du balourd s’affichent à l’écran.
  • Entraînement par arbre à cardan. Entraînement par arbre à cardan de série ; entraînement par courroie disponible en complément, en option.
  • Motorisation puissante. Moteur de 22 kW avec variateur de fréquence ; vitesse réglable.
  • Construction pour charges lourdes. Banc renforcé et paliers renforcés ; plage de diamètre d’arbre 40–320 mm.
  • Logiciel iBalancer. Les dimensions du rotor sont saisies ; la tolérance est calculée selon ISO 21940-11 (anciennement ISO 1940).
  • Paliers réglables. Les paliers coulissent le long du banc de 4000 mm pour s’adapter à la longueur du rotor.
  • Correction sur la machine. La position et la masse de correction s’affichent à l’écran ; correction avec le rotor sur la machine.
  • Sécurité. Conformité CE ; une clôture de sécurité à porte verrouillée peut être ajoutée en option.
