Équilibreuses Horizontales

Machine à Équilibrer Horizontale H-IHB-20

Code Produit: H-IHB-20

Description du Produit

Pour les rotors industriels lourds : équilibrage horizontal d’une capacité de 20 t.

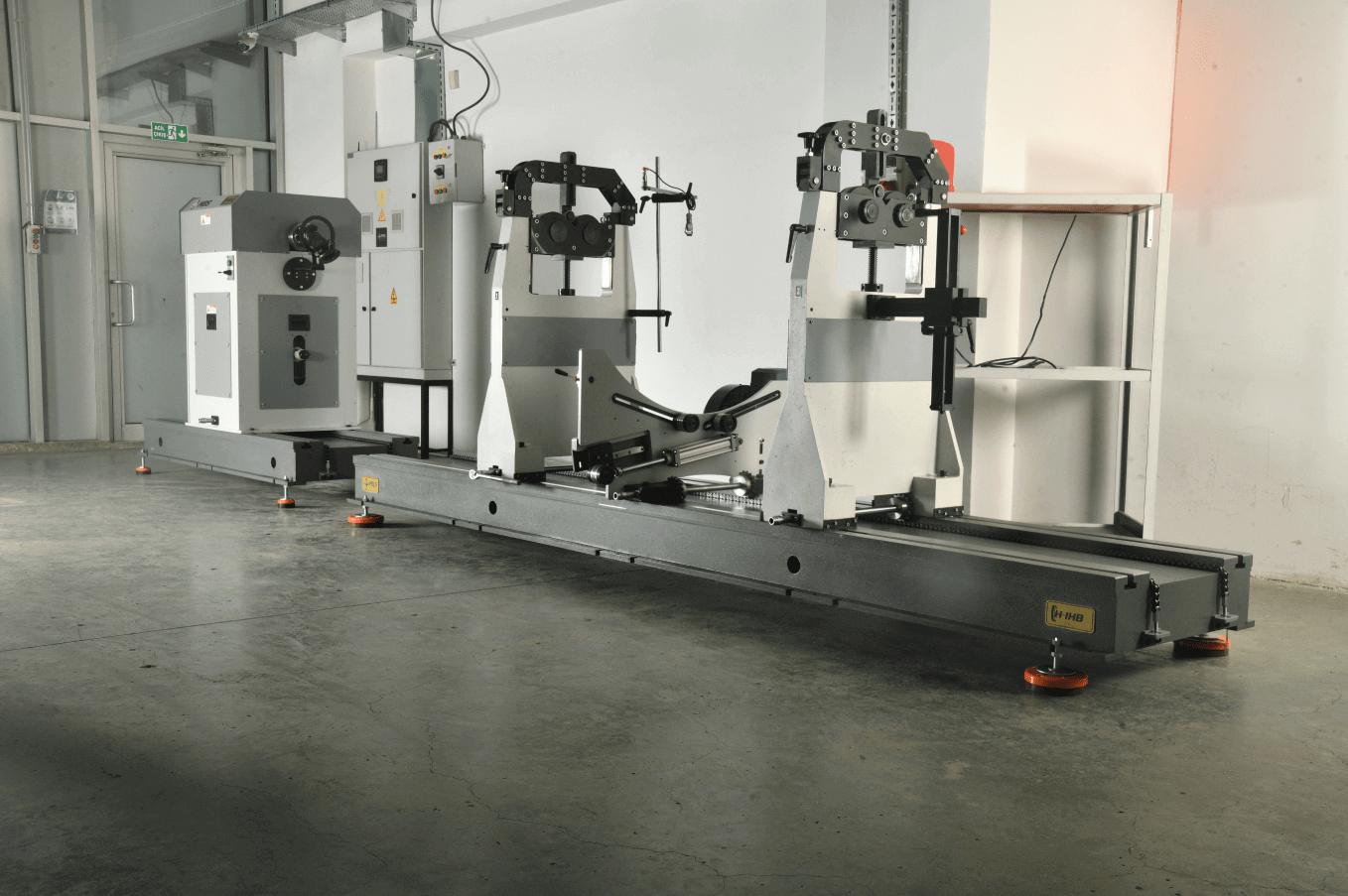

La H-IHB-20 est une machine à équilibrer horizontale pour des pièces industrielles lourdes de 180 kg à 20 000 kg, telles que grands rotors de turbines et de générateurs, tambours industriels et arbres. Elle équilibre en statique et en dynamique jusqu’à un diamètre de rotor de Ø 3000 mm ; l’entraînement par arbre à cardan est de série.

Caractéristiques Techniques

Capacité
Masse maximale du rotor20 000 kg
Masse minimale du rotor180 kg
Diamètre maximal du rotor3000 mm
Plage de diamètre d’arbre50 – 400 mm
Mécanique et entraînement
Longueur du banc4000 mm (2 × 2000 mm)
Plans de correction1 (statique) / 2 (dynamique)
Puissance du moteur37 kW
Système d’entraînementEntraînement par arbre à cardan (standard)
Mesure et logiciel
Capteurs de vibrations2 capteurs piézoélectriques
Référence de vitesse et de phaseCapteur reflex (capteur RPM)
Logiciel de mesureMBS Balance iBalancer Software
Langue de l’interfaceAnglais (module multilingue en option)
Ordinateur opérateurAIO PC · Windows

Domaines d'Application

  • Rotor de turbine à vapeur
  • Rotor de turbine
  • Rotor de turbine multiétagé
  • Ventilateur à double ouïe

Pourquoi la H-IHB-20 ?

Les points forts de la H-IHB-20 :

  • Équilibrage statique et dynamique. Mesure dans un ou deux plans de correction ; la masse et l’angle du balourd s’affichent à l’écran.
  • Entraînement par arbre à cardan. Entraînement par arbre à cardan de série ; moteur de 37 kW avec variateur de fréquence.
  • Large plage de diamètres. Diamètres de rotor jusqu’à Ø 3000 mm.
  • Construction pour charges lourdes. Banc renforcé et paliers renforcés ; plage de diamètre d’arbre 50–400 mm.
  • Logiciel iBalancer. Les dimensions du rotor sont saisies ; la tolérance est calculée selon ISO 21940-11 (anciennement ISO 1940).
  • Paliers réglables. Les paliers coulissent le long du banc de 4000 mm pour s’adapter à la longueur du rotor.
  • Correction sur la machine. La position et la masse de correction s’affichent à l’écran ; correction avec le rotor sur la machine.
  • Sécurité. Conformité CE ; une clôture de sécurité à porte verrouillée peut être ajoutée en option.
