Macchine di Bilanciatura Orizzontali

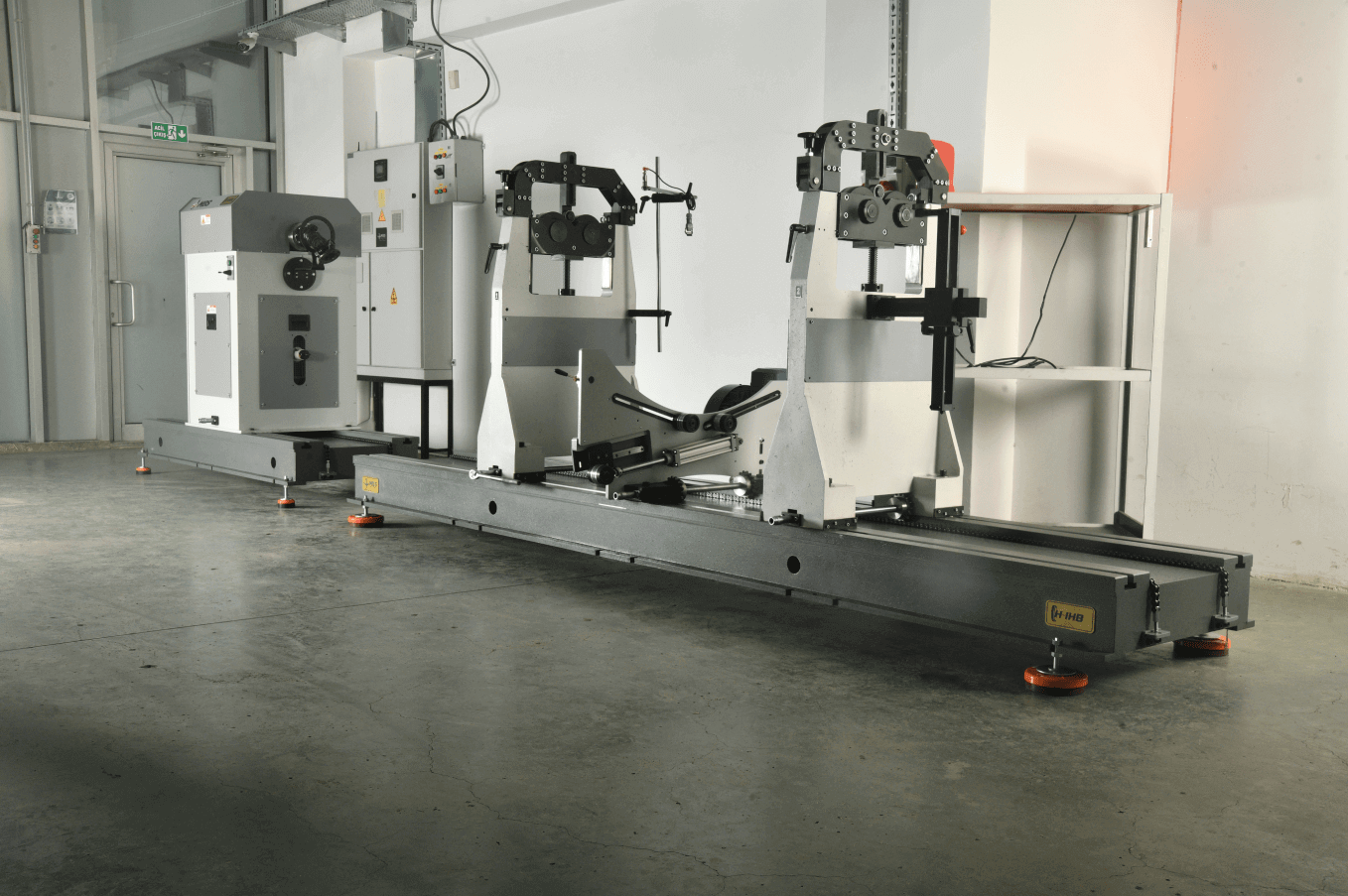

Equilibratrice Orizzontale H-IHB-20

Codice Prodotto: H-IHB-20

Descrizione Prodotto

Per rotori industriali pesanti: equilibratura orizzontale con capacità di 20 t.
La H-IHB-20 è un’equilibratrice orizzontale per pezzi industriali pesanti da 180 kg a 20.000 kg, come grandi rotori di turbine e generatori, tamburi e alberi industriali. Equilibra staticamente e dinamicamente fino a un diametro del rotore di Ø 3000 mm; la trasmissione a cardano è di serie.

Specifiche Tecniche

Capacità
Peso massimo del rotore20.000 kg
Peso minimo del rotore180 kg
Diametro massimo del rotore3000 mm
Campo di diametro dell’albero50 – 400 mm
Meccanica e azionamento
Lunghezza del banco4000 mm (2 × 2000 mm)
Piani di correzione1 (statico) / 2 (dinamico)
Potenza del motore37 kW
AzionamentoTrasmissione a cardano (standard)
Misura e software
Sensori di vibrazione2 sensori piezoelettrici
Riferimento di velocità e faseSensore a catarifrangente (sensore RPM)
Software di misuraMBS Balance iBalancer Software
Lingua dell’interfacciaInglese (modulo multilingue opzionale)
Computer dell’operatoreAIO PC · Windows

Campi di Applicazione

  • Rotore di turbina a vapore
  • Rotore di turbina
  • Rotore di turbina multistadio
  • Ventilatore a doppia aspirazione

Perché la H-IHB-20?

I punti di forza della H-IHB-20:

  • Equilibratura statica e dinamica. Misura su uno o due piani di correzione; massa e angolo dello squilibrio vengono visualizzati sullo schermo.
  • Trasmissione a cardano. Trasmissione a cardano di serie; motore da 37 kW con inverter.
  • Ampio campo di diametri. Diametri del rotore fino a Ø 3000 mm.
  • Costruzione per impieghi gravosi. Banco e supporti rinforzati; campo di diametro dell’albero 50–400 mm.
  • Software iBalancer. Si inseriscono le dimensioni del rotore; la tolleranza viene calcolata secondo ISO 21940-11 (in precedenza ISO 1940).
  • Supporti regolabili. I supporti scorrono lungo il banco da 4000 mm per adattarsi alla lunghezza del rotore.
  • Correzione dello squilibrio in macchina. Posizione e massa di correzione vengono visualizzate sullo schermo; la correzione avviene con il rotore in macchina.
  • Sicurezza. Conformità CE; come opzione è possibile aggiungere una recinzione di sicurezza con porta interbloccata.
