Macchine di Bilanciatura Orizzontali

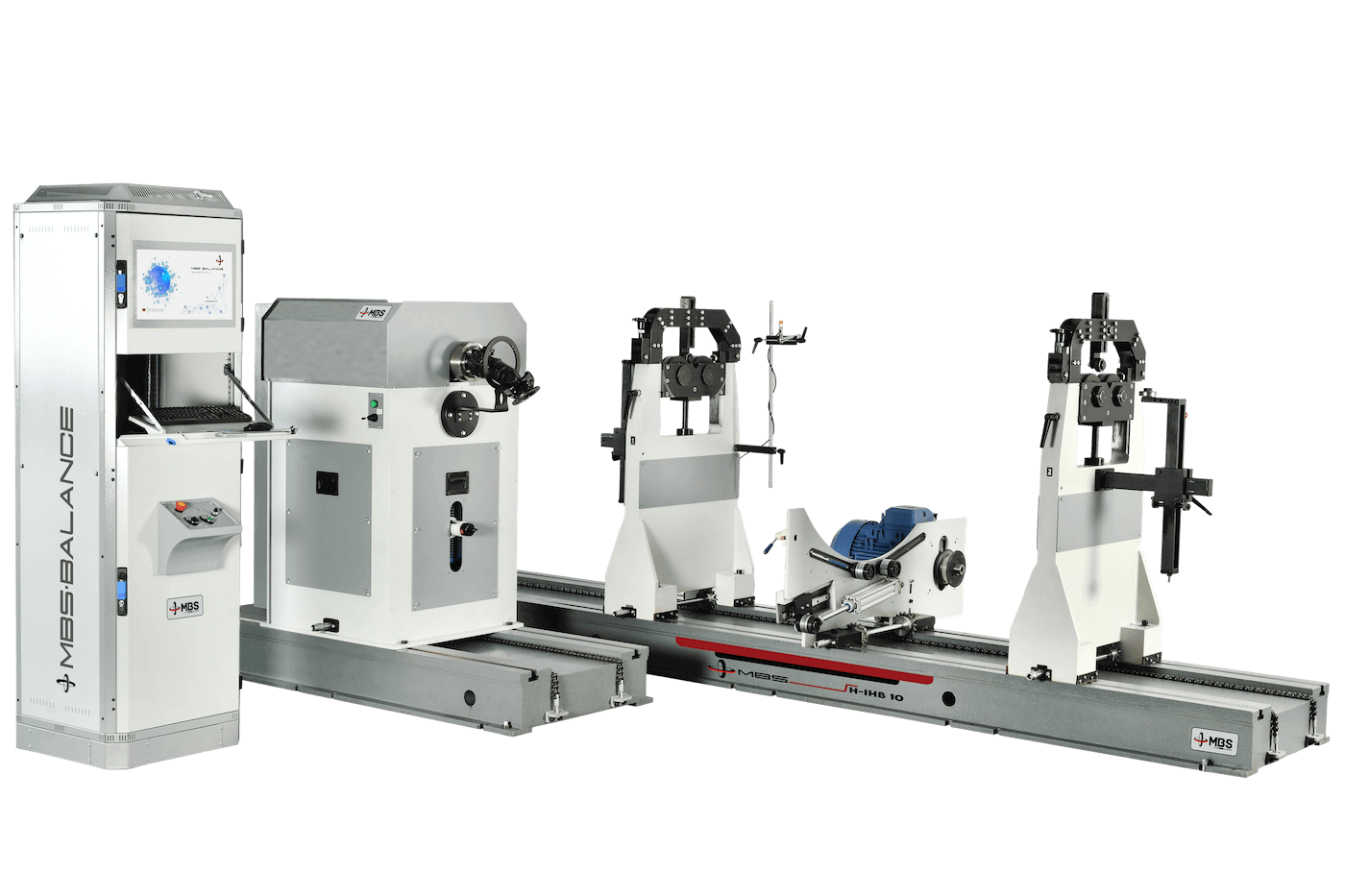

Equilibratrice Orizzontale H-IHB 10

Codice Prodotto: H-IHB 10

Descrizione Prodotto

Per l’industria pesante: equilibratura orizzontale con capacità di 10 t.
La H-IHB-10 è un’equilibratrice orizzontale per pezzi pesanti da 150 kg a 10.000 kg, come grandi rotori, turbine, generatori, tamburi e alberi industriali. Equilibra staticamente e dinamicamente fino a un diametro del rotore di Ø 2000 mm; la trasmissione a cardano è di serie e l’azionamento a cinghia è disponibile in aggiunta come opzione.

Specifiche Tecniche

Capacità
Peso massimo del rotore10.000 kg
Peso minimo del rotore150 kg
Diametro massimo del rotore2000 mm
Campo di diametro dell’albero40 – 320 mm
Meccanica e azionamento
Lunghezza del banco4000 mm
Piani di correzione1 (statico) / 2 (dinamico)
Potenza del motore22 kW
AzionamentoTrasmissione a cardano
Misura e software
Sensori di vibrazione2 sensori piezoelettrici
Riferimento di velocità e faseSensore a catarifrangente (sensore RPM)
Software di misuraMBS Balance iBalancer Software
Lingua dell’interfacciaInglese (modulo multilingue opzionale)
Computer dell’operatoreAIO PC · Windows

Campi di Applicazione

  • Ruota di turbina
  • Ventilatore radiale
  • Ventilatore a doppia aspirazione
  • Puleggia a gole

Perché la H-IHB-10?

I punti di forza della H-IHB-10:

  • Equilibratura statica e dinamica. Misura su uno o due piani di correzione; massa e angolo dello squilibrio vengono visualizzati sullo schermo.
  • Trasmissione a cardano. Trasmissione a cardano di serie; azionamento a cinghia disponibile in aggiunta come opzione.
  • Azionamento potente. Motore da 22 kW con inverter; velocità regolabile.
  • Costruzione per impieghi gravosi. Banco e supporti rinforzati; campo di diametro dell’albero 40–320 mm.
  • Software iBalancer. Si inseriscono le dimensioni del rotore; la tolleranza viene calcolata secondo ISO 21940-11 (in precedenza ISO 1940).
  • Supporti regolabili. I supporti scorrono lungo il banco da 4000 mm per adattarsi alla lunghezza del rotore.
  • Correzione dello squilibrio in macchina. Posizione e massa di correzione vengono visualizzate sullo schermo; la correzione avviene con il rotore in macchina.
  • Sicurezza. Conformità CE; come opzione è possibile aggiungere una recinzione di sicurezza con porta interbloccata.
