Máquinas De Equilibrado Horizontal

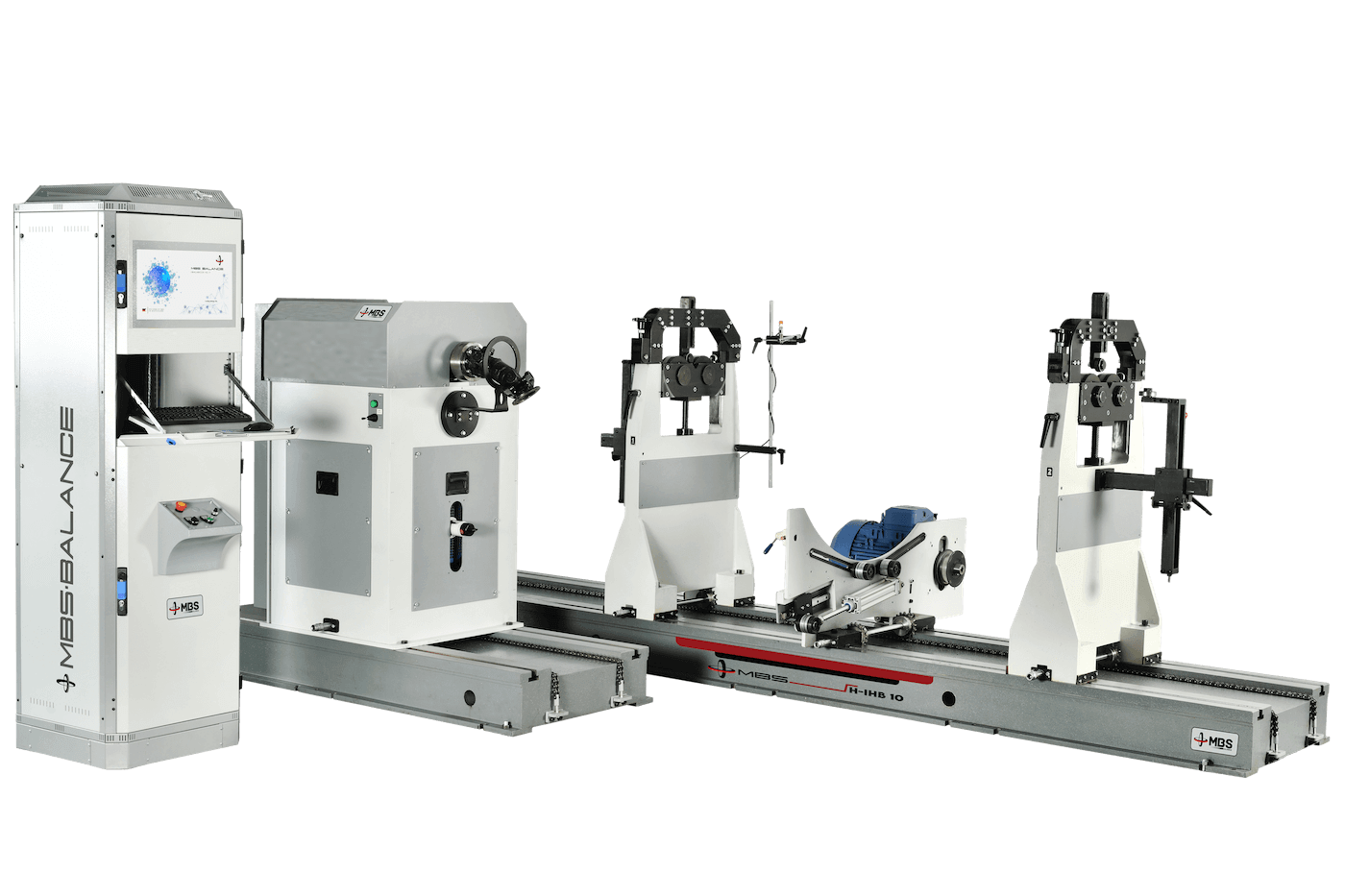

Máquina de Equilibrado Horizontal H-IHB 10

Código del producto: H-IHB 10

Descripción del producto

Para la industria pesada: equilibrado horizontal con capacidad de 10 t.
La H-IHB-10 es una máquina de equilibrado horizontal, también llamada equilibradora o balanceadora, para piezas pesadas de 150 kg a 10 000 kg, como rotores grandes, turbinas, generadores, tambores industriales y ejes. Equilibra de forma estática y dinámica hasta un diámetro de rotor de Ø 2000 mm; la transmisión por cardán es de serie y, además, se ofrece como opción el accionamiento por correa.

Especificaciones técnicas

Capacidad
Peso máximo del rotor10 000 kg
Peso mínimo del rotor150 kg
Diámetro máximo del rotor2000 mm
Rango de diámetro del eje40 – 320 mm
Mecánica y accionamiento
Longitud de la bancada4000 mm
Planos de corrección1 (estático) / 2 (dinámico)
Potencia del motor22 kW
AccionamientoTransmisión por cardán
Medición y software
Sensores de vibración2 transductores piezoeléctricos
Referencia de velocidad y faseSensor retrorreflectivo (sensor de RPM)
Software de mediciónMBS Balance iBalancer Software
Idioma de la interfazInglés (módulo multilingüe opcional)
PC del operadorPC todo en uno (AIO) · Windows

Áreas de aplicación

  • Rueda de turbina
  • Ventilador centrífugo
  • Ventilador de doble aspiración
  • Polea acanalada

¿Por qué la H-IHB-10?

Características principales de la H-IHB-10:

  • Equilibrado estático y dinámico. Medición en uno o dos planos de corrección; la masa y el ángulo del desequilibrio se muestran en pantalla.
  • Transmisión por cardán. Transmisión por cardán de serie; accionamiento por correa disponible adicionalmente como opción.
  • Accionamiento potente. Motor de 22 kW con variador de frecuencia; velocidad ajustable.
  • Construcción para cargas pesadas. Bancada y soportes reforzados; rango de diámetro de eje 40–320 mm.
  • Software iBalancer. Se introducen las dimensiones del rotor; la tolerancia se calcula según ISO 21940-11 (antes ISO 1940).
  • Soportes ajustables. Los soportes se desplazan a lo largo de la bancada de 4000 mm para adaptarse a la longitud del rotor.
  • Corrección del desequilibrio en la máquina. La posición y la masa de corrección se muestran en pantalla; la corrección se realiza con el rotor en la máquina.
  • Seguridad. Conformidad CE; como opción se puede añadir un vallado de seguridad con enclavamiento en la puerta.
