Máquinas De Equilibrado Horizontal

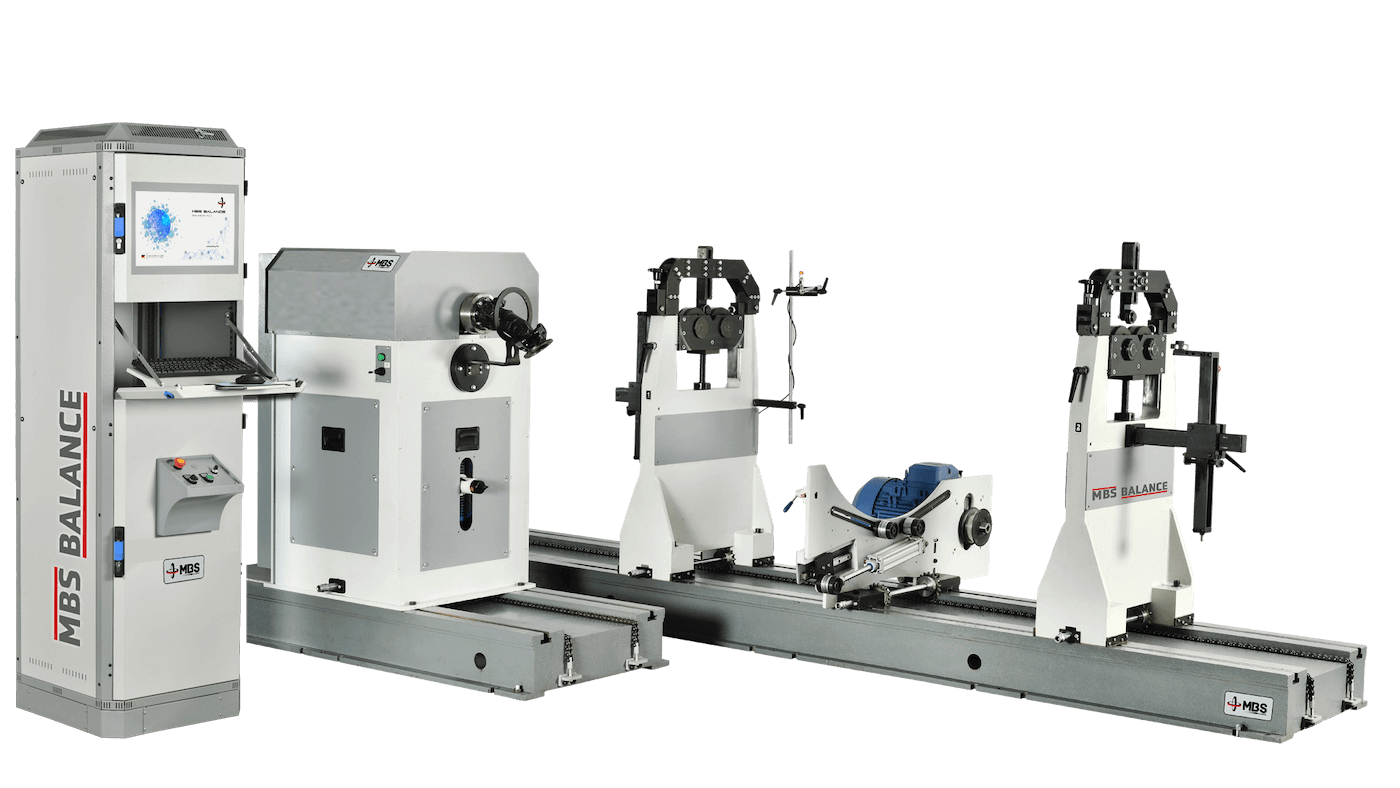

Máquina de Equilibrado Horizontal H-IHB 7

Código del producto: H-IHB 7

Descripción del producto

Para rotores pesados: equilibrado horizontal con capacidad de 7 t.
La H-IHB-7 es una máquina de equilibrado horizontal, también llamada equilibradora o balanceadora, diseñada para piezas giratorias pesadas, como rotores grandes de motores eléctricos, ventiladores industriales, poleas y rotores de gran capacidad. Con una capacidad de 7000 kg y una bancada de 4000 mm de longitud, equilibra en dos planos con el MBS Balance iBalancer Software.

Especificaciones técnicas

Capacidad
Peso máximo del rotor7000 kg
Peso mínimo del rotor100 kg
Diámetro máximo del rotor2000 mm
Rango de diámetro del eje40 – 320 mm
Carga por soporte3500 kg
Mecánica y accionamiento
Longitud de la bancada4000 mm
Planos de corrección1 (estático) / 2 (dinámico)
Velocidad de equilibrado1500 rpm (ajustable mediante variador de frecuencia; velocidades mayores bajo pedido)
Potencia del motor / del accionamiento18 kW / 18 kW
AccionamientoCorrea (estándar) · transmisión por cardán (opcional)
Medición y software
Sensores de vibración2 transductores piezoeléctricos
Referencia de velocidad y faseSensor retrorreflectivo (sensor de RPM)
Software de mediciónMBS Balance iBalancer Software
PC del operadorPC todo en uno (AIO) · Windows

Áreas de aplicación

  • Rueda de turbina
  • Ventilador centrífugo
  • Ventilador de doble aspiración
  • Polea acanalada

¿Por qué la H-IHB-7?

Características principales de la H-IHB-7:

  • Equilibrado dinámico. Medición en dos planos de corrección; la masa y el ángulo del desequilibrio se muestran en pantalla.
  • Dos opciones de accionamiento. Accionamiento por correa de serie; transmisión por cardán opcional para rotores grandes y pesados, sola o además del accionamiento por correa.
  • Accionamiento potente. Motor de 18 kW con variador de frecuencia; velocidad ajustable hasta 1500 rpm.
  • Construcción para cargas pesadas. Bancada y soportes reforzados; carga por soporte 3500 kg.
  • Software iBalancer. Se introducen las dimensiones del rotor; la tolerancia se calcula según ISO 21940-11 (antes ISO 1940).
  • Soportes ajustables. Los soportes se desplazan a lo largo de la bancada de 4000 mm para adaptarse a la longitud del rotor.
  • Corrección del desequilibrio en la máquina. La posición y la masa de corrección se muestran en pantalla; la corrección se realiza con el rotor en la máquina.
  • Seguridad. Conformidad CE; como opción se puede añadir un vallado de seguridad con enclavamiento en la puerta.
