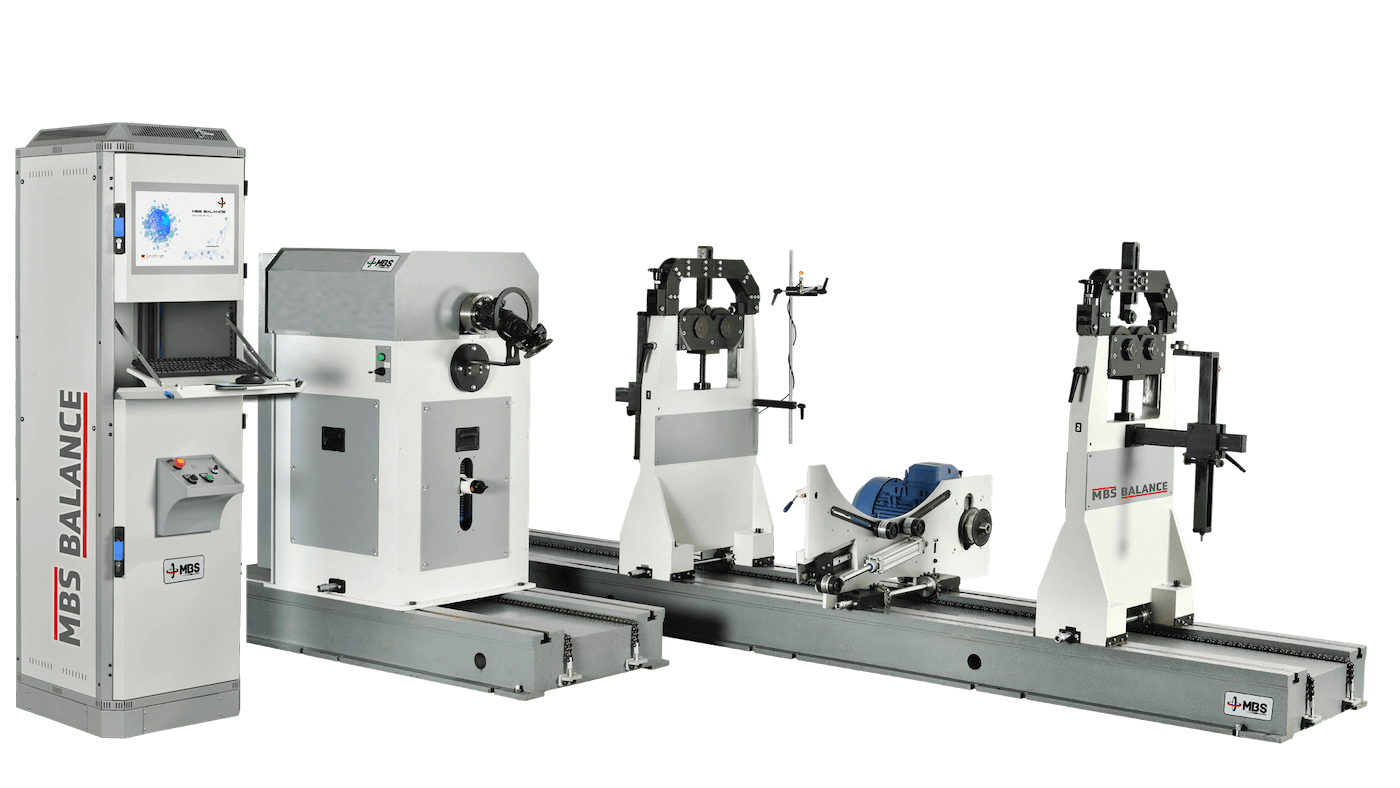

Horizontální vyvažovačka H-IHB 7
Popis produktu
Pro těžké rotory: horizontální vyvažování s nosností 7 t.
H-IHB-7 je horizontální vyvažovačka určená pro těžké rotující díly, jako jsou rotory velkých elektromotorů, průmyslové ventilátory, řemenice a rotory velké kapacity. S nosností 7000 kg a délkou lože 4000 mm vyvažuje ve dvou rovinách pomocí MBS Balance iBalancer Software.
Technické údaje
Kapacita
Maximální hmotnost rotoru7000 kg
Minimální hmotnost rotoru100 kg
Maximální průměr rotoru2000 mm
Rozsah průměru hřídele40 – 320 mm
Zatížení na stojan3500 kg
Mechanika a pohon
Délka lože4000 mm
Korekční roviny1 (statické) / 2 (dynamické)
Otáčky při vyvažování1500 ot./min (nastavení frekvenčním měničem; vyšší otáčky na vyžádání)
Výkon motoru / pohonu18 kW / 18 kW
PohonŘemen (standard) · pohon kloubovým hřídelem (volitelně)
Měření a software
Snímače vibrací2 piezoelektrické snímače
Reference otáček a fázeReflexní optický snímač (snímač RPM)
Měřicí softwareMBS Balance iBalancer Software
Počítač obsluhyAIO PC · Windows
Oblasti použití
- Turbínové kolo
- Radiální ventilátor
- Ventilátor s oboustranným sáním
- Drážková řemenice
Proč H-IHB-7?
Hlavní přednosti H-IHB-7:
- Dynamické vyvažování. Měření ve dvou korekčních rovinách; hmotnost a úhel nevývahy se zobrazují na obrazovce.
- Dvě varianty pohonu. Standardní řemenový pohon; volitelně pohon kloubovým hřídelem pro velké a těžké rotory, samostatně nebo navíc k řemenovému pohonu.
- Výkonný pohon. Motor 18 kW s frekvenčním měničem; otáčky nastavitelné do 1500 ot./min.
- Konstrukce pro těžký provoz. Zesílené lože stroje a ložiskové stojany; zatížení na stojan 3500 kg.
- Software iBalancer. Zadají se rozměry rotoru; tolerance se vypočítá podle ISO 21940-11 (dříve ISO 1940).
- Nastavitelné ložiskové stojany. Ložiskové stojany se posouvají po loži dlouhém 4000 mm podle délky rotoru.
- Korekce na stroji. Poloha a hmotnost korekce se zobrazují na obrazovce; korekce se provádí s rotorem na stroji.
- Bezpečnost. Shoda CE; volitelně lze doplnit ochranné oplocení s blokovanými dveřmi.
