Équilibreuses Horizontales

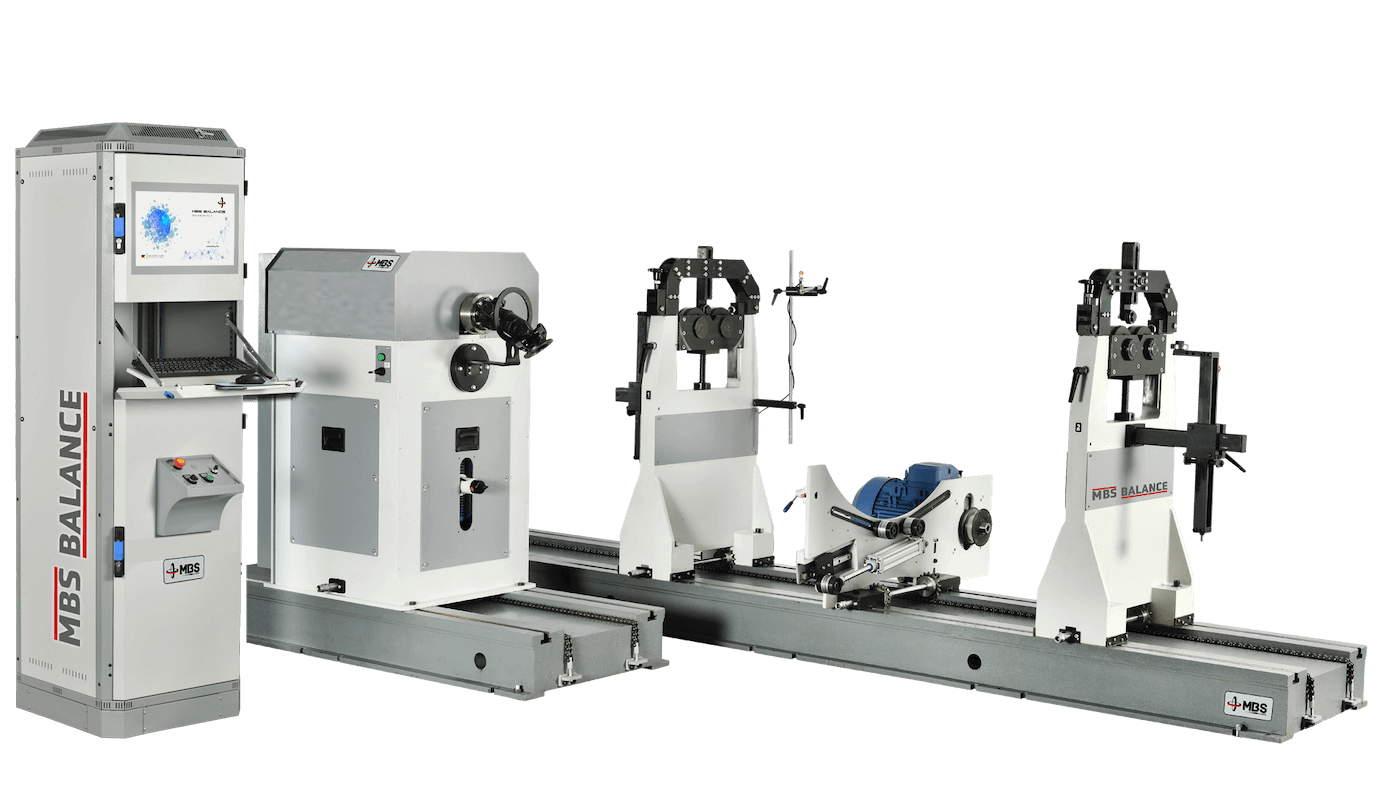

Machine à Équilibrer Horizontale H-IHB 7

Code Produit: H-IHB 7

Description du Produit

Pour les rotors lourds : équilibrage horizontal d’une capacité de 7 t.
La H-IHB-7 est une machine à équilibrer horizontale conçue pour les pièces rotatives lourdes telles que les grands rotors de moteurs électriques, les ventilateurs industriels, les poulies et les rotors de grande capacité. Avec une capacité de 7000 kg et une longueur de banc de 4000 mm, elle équilibre sur deux plans avec MBS Balance iBalancer Software.

Caractéristiques Techniques

Capacité
Masse maximale du rotor7000 kg
Masse minimale du rotor100 kg
Diamètre maximal du rotor2000 mm
Plage de diamètre d’arbre40 – 320 mm
Charge par support de palier3500 kg
Mécanique et entraînement
Longueur du banc4000 mm
Plans de correction1 (statique) / 2 (dynamique)
Vitesse d’équilibrage1500 tr/min (réglable par variateur de fréquence ; vitesses supérieures sur demande)
Puissance du moteur / du variateur18 kW / 18 kW
Système d’entraînementCourroie (standard) · entraînement par arbre à cardan (option)
Mesure et logiciel
Capteurs de vibrations2 capteurs piézoélectriques
Référence de vitesse et de phaseCapteur reflex (capteur RPM)
Logiciel de mesureMBS Balance iBalancer Software
Ordinateur opérateurAIO PC · Windows

Domaines d'Application

  • Roue de turbine
  • Ventilateur radial
  • Ventilateur à double ouïe
  • Poulie à gorges

Pourquoi la H-IHB-7 ?

Les points forts de la H-IHB-7 :

  • Équilibrage dynamique. Mesure dans deux plans de correction ; la masse et l’angle du balourd s’affichent à l’écran.
  • Deux types d’entraînement : courroie ou arbre à cardan. Entraînement par courroie de série ; entraînement par arbre à cardan en option pour les rotors grands et lourds, seul ou en complément de l’entraînement par courroie.
  • Motorisation puissante. Moteur de 18 kW avec variateur de fréquence ; vitesse réglable jusqu’à 1500 tr/min.
  • Construction pour charges lourdes. Banc renforcé et paliers renforcés ; charge par palier 3500 kg.
  • Logiciel iBalancer. Les dimensions du rotor sont saisies ; la tolérance est calculée selon ISO 21940-11 (anciennement ISO 1940).
  • Paliers réglables. Les paliers coulissent le long du banc de 4000 mm pour s’adapter à la longueur du rotor.
  • Correction sur la machine. La position et la masse de correction s’affichent à l’écran ; correction avec le rotor sur la machine.
  • Sécurité. Conformité CE ; une clôture de sécurité à porte verrouillée peut être ajoutée en option.
