Horizontale Wuchtmaschinen

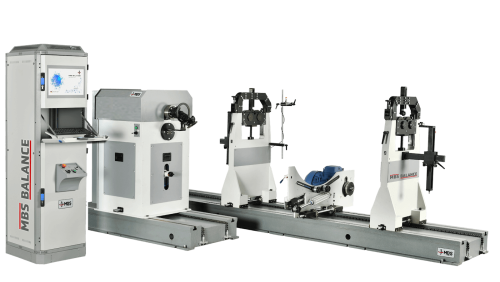

Horizontale Auswuchtmaschine H-IHB 7

Produktcode: H-IHB 7

Produktbeschreibung

Für schwere Rotoren: horizontales Auswuchten mit 7 t Tragfähigkeit.
Die H-IHB-7 ist eine horizontale Auswuchtmaschine für schwere rotierende Teile wie große Elektromotorrotoren, Industrieventilatoren, Riemenscheiben und Rotoren mit hoher Tragfähigkeit. Mit einer Tragfähigkeit von 7000 kg und einer Bettlänge von 4000 mm wuchtet sie Rotoren mit der MBS Balance iBalancer Software in zwei Ebenen aus.

Technische Daten

Kapazität
Max. Rotorgewicht7000 kg
Min. Rotorgewicht100 kg
Max. Rotordurchmesser2000 mm
Wellendurchmesser40 – 320 mm
Last pro Lagerständer3500 kg
Mechanik und Antrieb
Bettlänge4000 mm
AusgleichsebenenStatisch / Dynamisch
Wuchtdrehzahl0 – 1500 U/min (Einstellung über den Frequenzumrichter; höhere Drehzahlen auf Anfrage)
Motor- / Antriebsleistung18 kW / 18 kW
AntriebRiemen (Standard) · Gelenkwellenantrieb (Option)
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Turbinenrad
  • Radialventilator
  • Doppelseitig saugender Ventilator
  • Rillenscheibe

Warum die H-IHB-7?

Die wichtigsten Merkmale der H-IHB-7:

  • Dynamisches Auswuchten. Messung in zwei Ausgleichsebenen; Anzeige von Unwuchtmasse und -winkel.
  • Zwei Antriebsarten. Serienmäßig Riemenantrieb; Gelenkwellenantrieb optional für große und schwere Rotoren – allein oder zusätzlich zum Riemenantrieb.
  • Starker Antrieb. 18 kW Motor mit Frequenzumrichter; Drehzahl einstellbar im Bereich 0–1500 U/min.
  • Schwerlastausführung. Verstärktes Bett und Lagerständer; Last pro Lagerständer 3500 kg.
  • iBalancer-Software. Die Rotormaße werden eingegeben; die Toleranz wird nach ISO 21940-11 berechnet.
  • Verstellbare Lagerständer. Lagerständer auf dem 4000 mm langen Bett verschiebbar, passend zur Rotorlänge.
  • Ausgleich auf der Maschine. Ausgleichsposition und -masse am Bildschirm; Ausgleich mit dem Rotor auf der Maschine.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
