Horizontale Wuchtmaschinen

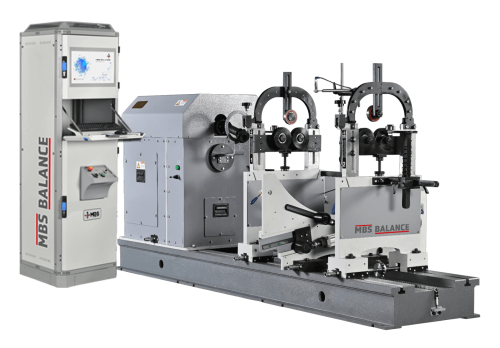

Horizontale Auswuchtmaschine H-IHB 5

Produktcode: H-IHB 5

Produktbeschreibung

Für schwere Rotoren: horizontales Auswuchten mit 5 t Tragfähigkeit.
Die H-IHB-5 ist eine horizontale Auswuchtmaschine für schwere Teile mit einem Gewicht von 60 kg bis 5000 kg, wie etwa große Rotoren, Turbinen, Propeller, Industrietrommeln und Wellen. Sie wuchtet Rotoren mit einem Durchmesser bis Ø 1600 mm statisch und dynamisch aus. Der Riemenantrieb ist Standard; für große und schwere Rotoren ist optional ein Gelenkwellenantrieb erhältlich.

Technische Daten

Kapazität
Max. Rotorgewicht5000 kg
Min. Rotorgewicht60 kg
Max. Rotordurchmesser1600 mm
Wellendurchmesser20 – 240 mm
Mechanik und Antrieb
Bettlänge3000 mm (Standard)
AusgleichsebenenStatisch / Dynamisch
Motorleistung15 kW
AntriebRiemen (Standard) · Gelenkwellenantrieb (Option)
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Radialventilator
  • Brecherrotor
  • Förderschnecke
  • Scheibenpaket

Warum die H-IHB-5?

Die wichtigsten Merkmale der H-IHB-5:

  • Statisches und dynamisches Auswuchten. Messung in einer oder zwei Ausgleichsebenen; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Zwei Antriebsarten. Serienmäßig Riemenantrieb; Gelenkwellenantrieb optional für große und schwere Rotoren.
  • Starker Antrieb. 15 kW Motor mit Frequenzumrichter; einstellbare Drehzahl.
  • Schwerlastausführung. Verstärktes Bett und Lagerständer; Wellendurchmesser 20–240 mm.
  • iBalancer-Software. Die Rotormaße werden eingegeben; die Toleranz wird nach ISO 21940-11 berechnet.
  • Verlängerbares Bett. Die Lagerständer werden auf dem 3000 mm langen Bett verschoben; eine Verlängerung um 1 m ist möglich.
  • Ausgleich auf der Maschine. Mit der seitlichen oder oberen Bohreinheit (Option) erfolgt der Ausgleich ohne Ausbau des Teils.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
