Macchine di Bilanciatura Orizzontali

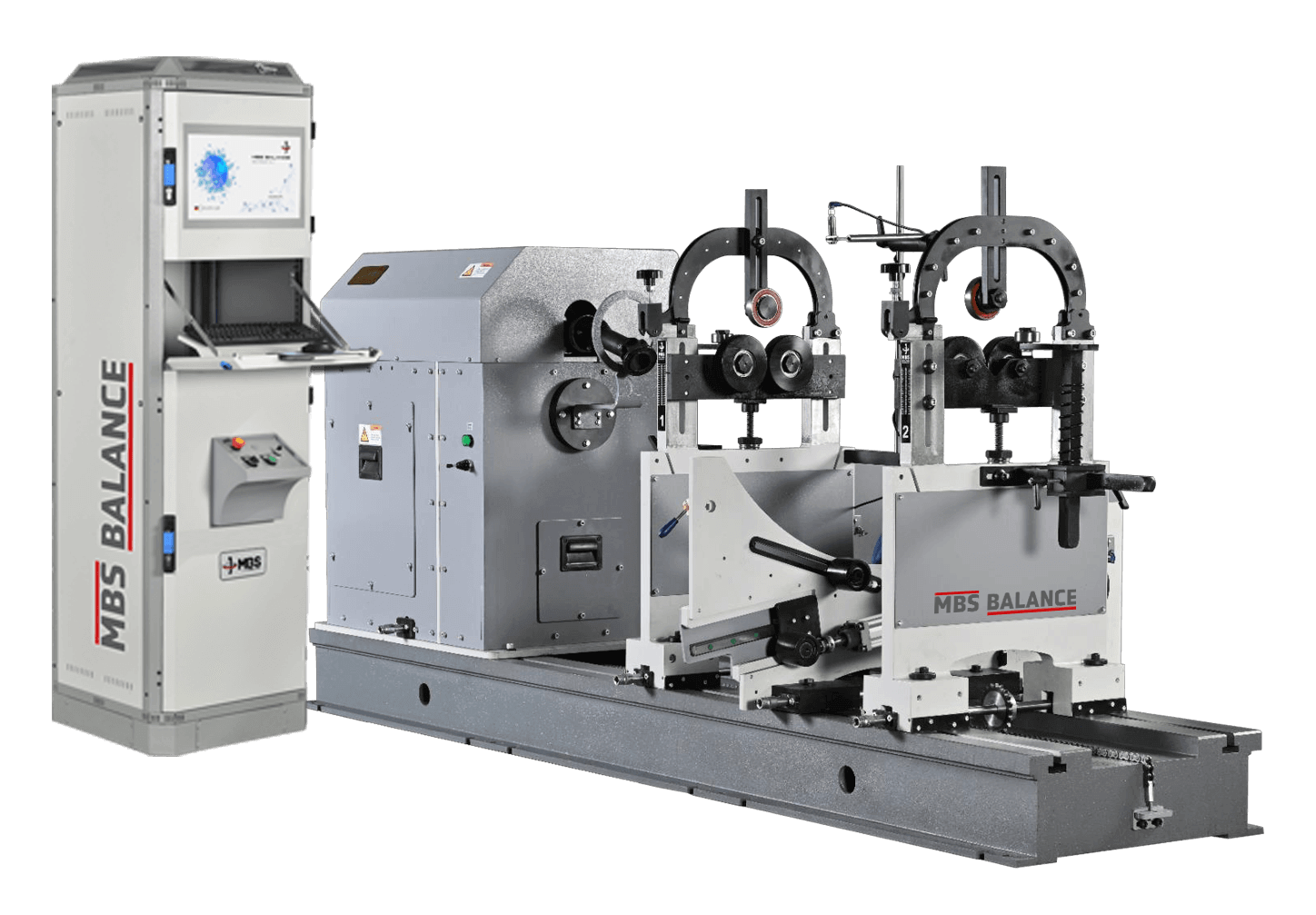

Equilibratrice Orizzontale H-IHB 5

Codice Prodotto: H-IHB 5

Descrizione Prodotto

Per rotori pesanti: equilibratura orizzontale con capacità di 5 t.
La H-IHB-5 è un’equilibratrice orizzontale per pezzi pesanti da 60 kg a 5000 kg, come grandi rotori, turbine, eliche, tamburi e alberi industriali. Equilibra staticamente e dinamicamente fino a un diametro del rotore di Ø 1600 mm; l’azionamento a cinghia è di serie e, per rotori grandi e pesanti, è disponibile come opzione una trasmissione a cardano.

Specifiche Tecniche

Capacità
Peso massimo del rotore5000 kg
Peso minimo del rotore60 kg
Diametro massimo del rotore1600 mm
Campo di diametro dell’albero20 – 240 mm
Meccanica e azionamento
Lunghezza del banco3000 mm (standard)
Piani di correzione1 (statico) / 2 (dinamico)
Potenza del motore15 kW
AzionamentoCinghia (standard) · trasmissione a cardano (opzione)
Misura e software
Sensori di vibrazione2 sensori piezoelettrici
Riferimento di velocità e faseSensore a catarifrangente (sensore RPM)
Software di misuraMBS Balance iBalancer Software
Lingua dell’interfacciaInglese (modulo multilingue opzionale)
Computer dell’operatoreAIO PC · Windows

Campi di Applicazione

  • Ventilatore radiale
  • Rotore di frantoio
  • Coclea
  • Pacco dischi

Perché la H-IHB-5?

I punti di forza della H-IHB-5:

  • Equilibratura statica e dinamica. Misura su uno o due piani di correzione; massa e angolo dello squilibrio vengono visualizzati sullo schermo.
  • Due opzioni di azionamento. Azionamento a cinghia di serie; trasmissione a cardano opzionale per rotori grandi e pesanti.
  • Azionamento potente. Motore da 15 kW con inverter; velocità regolabile.
  • Costruzione per impieghi gravosi. Banco e supporti rinforzati; campo di diametro dell’albero 20–240 mm.
  • Software iBalancer. Si inseriscono le dimensioni del rotore; la tolleranza viene calcolata secondo ISO 21940-11 (in precedenza ISO 1940).
  • Banco prolungabile. I supporti scorrono lungo il banco da 3000 mm, prolungabile con un elemento di banco aggiuntivo (1 m).
  • Correzione dello squilibrio in macchina. Con l’unità di foratura laterale o superiore (opzione), la correzione avviene senza smontare il pezzo.
  • Sicurezza. Conformità CE; come opzione è possibile aggiungere una recinzione di sicurezza con porta interbloccata.
