Máquinas De Equilibrado Horizontal

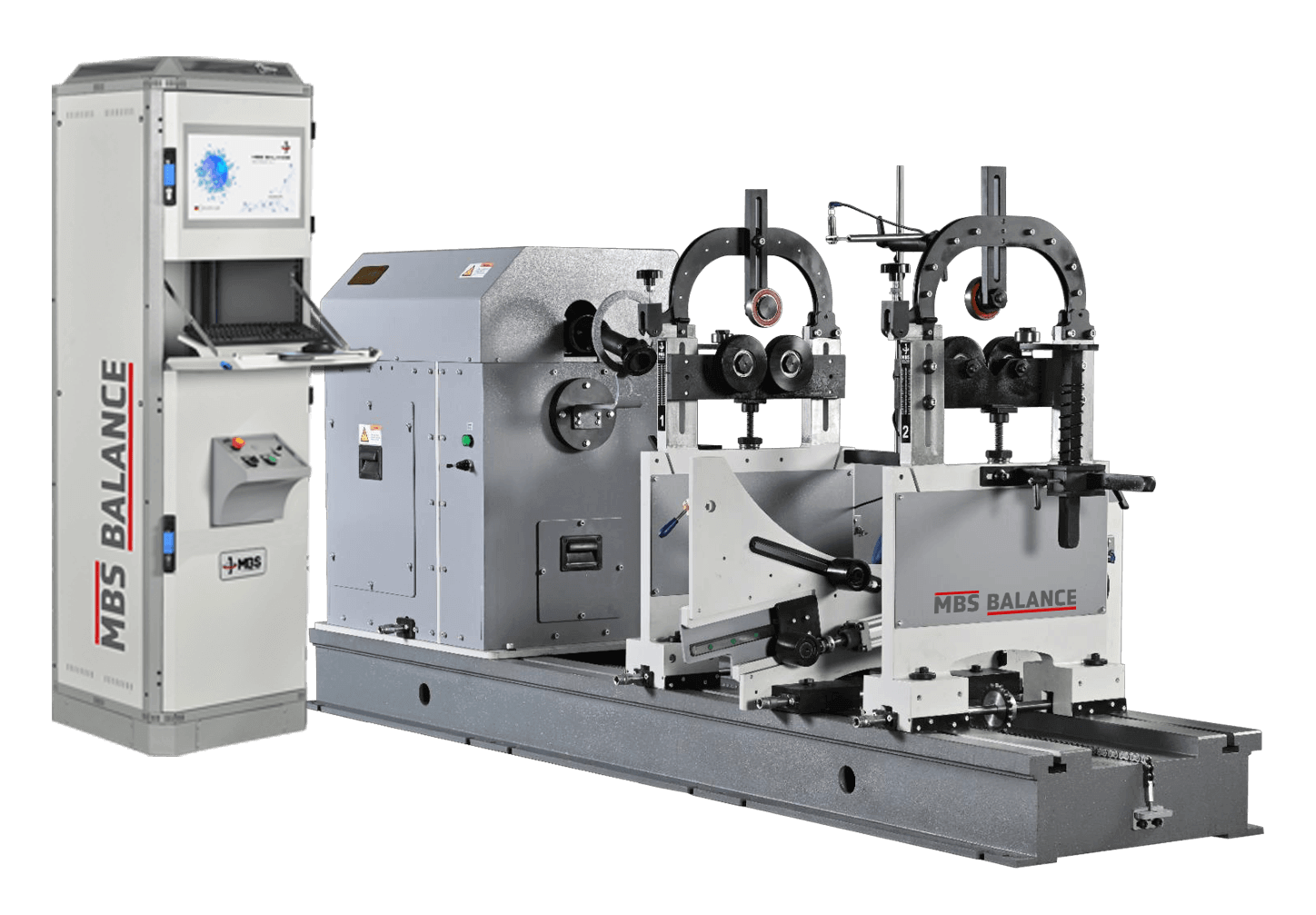

Máquina de Equilibrado Horizontal H-IHB 5

Código del producto: H-IHB 5

Descripción del producto

Para rotores pesados: equilibrado horizontal con capacidad de 5 t.
La H-IHB-5 es una máquina de equilibrado horizontal, también llamada equilibradora o balanceadora, para piezas pesadas de 60 kg a 5000 kg, como rotores grandes, turbinas, hélices, tambores industriales y ejes. Equilibra de forma estática y dinámica hasta un diámetro de rotor de Ø 1600 mm; el accionamiento por correa es de serie y, para rotores grandes y pesados, se ofrece como opción una transmisión por cardán.

Especificaciones técnicas

Capacidad
Peso máximo del rotor5000 kg
Peso mínimo del rotor60 kg
Diámetro máximo del rotor1600 mm
Rango de diámetro del eje20 – 240 mm
Mecánica y accionamiento
Longitud de la bancada3000 mm (estándar)
Planos de corrección1 (estático) / 2 (dinámico)
Potencia del motor15 kW
AccionamientoCorrea (estándar) · transmisión por cardán (opcional)
Medición y software
Sensores de vibración2 transductores piezoeléctricos
Referencia de velocidad y faseSensor retrorreflectivo (sensor de RPM)
Software de mediciónMBS Balance iBalancer Software
Idioma de la interfazInglés (módulo multilingüe opcional)
PC del operadorPC todo en uno (AIO) · Windows

Áreas de aplicación

  • Ventilador centrífugo
  • Rotor de trituradora
  • Transportador de tornillo
  • Paquete de discos

¿Por qué la H-IHB-5?

Características principales de la H-IHB-5:

  • Equilibrado estático y dinámico. Medición en uno o dos planos de corrección; la masa y el ángulo del desequilibrio se muestran en pantalla.
  • Dos opciones de accionamiento. Accionamiento por correa de serie; transmisión por cardán opcional para rotores grandes y pesados.
  • Accionamiento potente. Motor de 15 kW con variador de frecuencia; velocidad ajustable.
  • Construcción para cargas pesadas. Bancada y soportes reforzados; rango de diámetro de eje 20–240 mm.
  • Software iBalancer. Se introducen las dimensiones del rotor; la tolerancia se calcula según ISO 21940-11 (antes ISO 1940).
  • Bancada ampliable. Los soportes se desplazan a lo largo de la bancada de 3000 mm; puede ampliarse con un tramo adicional de bancada (1 m).
  • Corrección del desequilibrio en la máquina. Con la unidad de taladrado lateral o superior (opcional), la corrección se realiza sin retirar la pieza de la máquina.
  • Seguridad. Conformidad CE; como opción se puede añadir un vallado de seguridad con enclavamiento en la puerta.
