Yatay Balans Makineleri

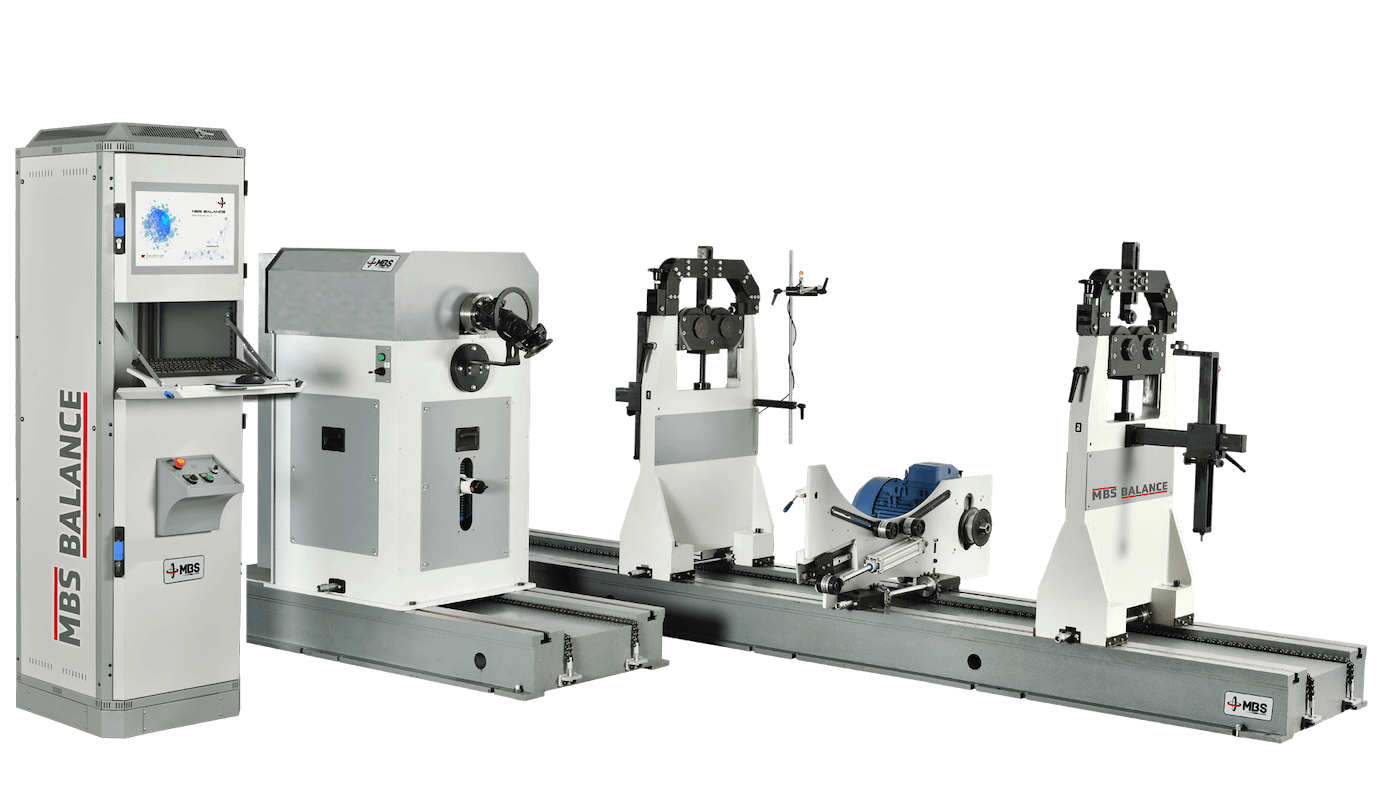

Yatay Balans Makinesi H-IHB 7

Ürün Kodu: H-IHB 7

Ürün Açıklaması

Ağır rotorlar için 7 ton kapasiteli yatay balans.
H-IHB-7; büyük elektrik motoru rotorları, endüstriyel fanlar, kasnaklar ve yüksek kapasiteli rotorlar gibi ağır döner parçalar için tasarlanmış yatay balans makinesidir. 7000 kg kapasite ve 4000 mm banko uzunluğuyla iBalancer yazılımıyla iki düzlemde balans yapar.

Teknik Özellikler

Kapasite
Maksimum rotor ağırlığı7000 kg
Minimum rotor ağırlığı100 kg
Maksimum rotor çapı2000 mm
Mil çapı aralığı40 – 320 mm
Yatak başına yükleme3500 kg
Mekanik ve tahrik
Banko uzunluğu4000 mm
Düzeltme düzlemiStatik / Dinamik
Balans devri1500 dev/dak (frekans invertörüyle ayarlanır; daha yüksek devir talep üzerine)
Motor / sürücü gücü18 kW / 18 kW
TahrikKayış (standart) · Şaft (opsiyon)
Ölçüm ve yazılım
Titreşim sensörleri2 adet piezoelektrik
RPM ve açı referansıReflektörden yansımalı RPM sensör
Ölçüm yazılımıMBS Balans | iBalancer
Operatör bilgisayarıAIO PC · Windows

Uygulama Alanları

  • Türbin çarkı
  • Radyal fan
  • Çift emişli fan
  • Kanallı kasnak

Neden H-IHB-7?

Öne çıkan özellikler:

  • Dinamik balans. İki düzeltme düzleminde ölçüm; balanssızlık kütlesi ve açısı ekranda gösterilir.
  • İki tahrik seçeneği. Standart kayış tahriki; büyük ve ağır rotorlar için opsiyonel şaft tahriki ya da kayış ve şaft tahriki birlikte.
  • Güçlü tahrik. 18 kW motor ve frekans invertörüyle 1500 dev/dak'ya kadar ayarlanabilir devir.
  • Ağır hizmet yapısı. Takviyeli banko ve yataklar; yatak başına 3500 kg yük.
  • iBalancer yazılımı. Rotor ölçüleri girilir; ISO 21940-11'e (eski adıyla ISO 1940) göre tolerans hesabı yapılır.
  • Ayarlanabilir yataklar. Yataklar 4000 mm banko üzerinde kaydırılarak rotor boyuna göre konumlanır.
  • Makine üzerinde düzeltme. Düzeltme yeri ve kütlesi ekranda gösterilir; düzeltme rotor makine üzerindeyken yapılabilir.
  • Güvenlik. CE uygunluğu; kilitli kapılı güvenlik çiti opsiyonel olarak eklenebilir.
