Yatay Balans Makinesi H-IHB-20

Ürün Kodu: H-IHB-20

Ürün Açıklaması

Ağır sanayi rotorları için 20 ton kapasiteli yatay balans.

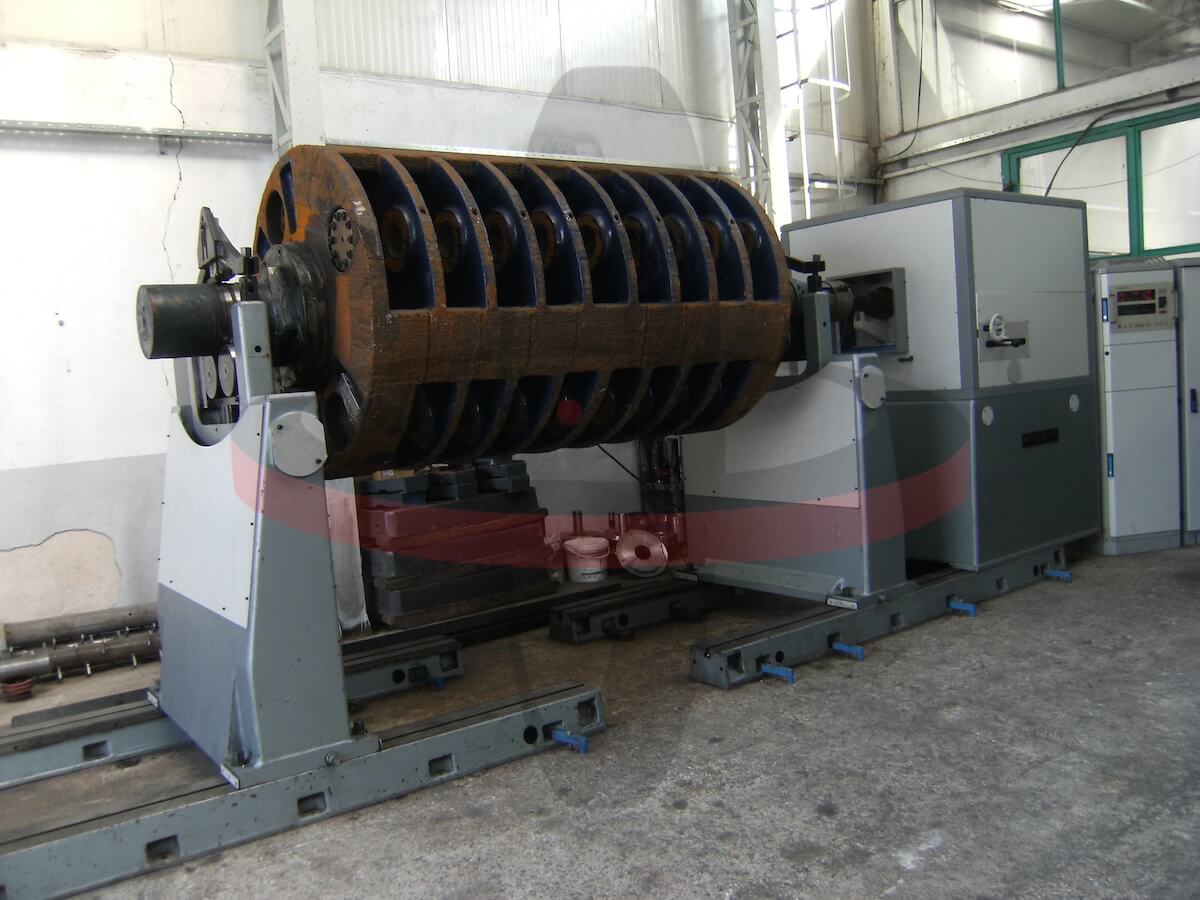

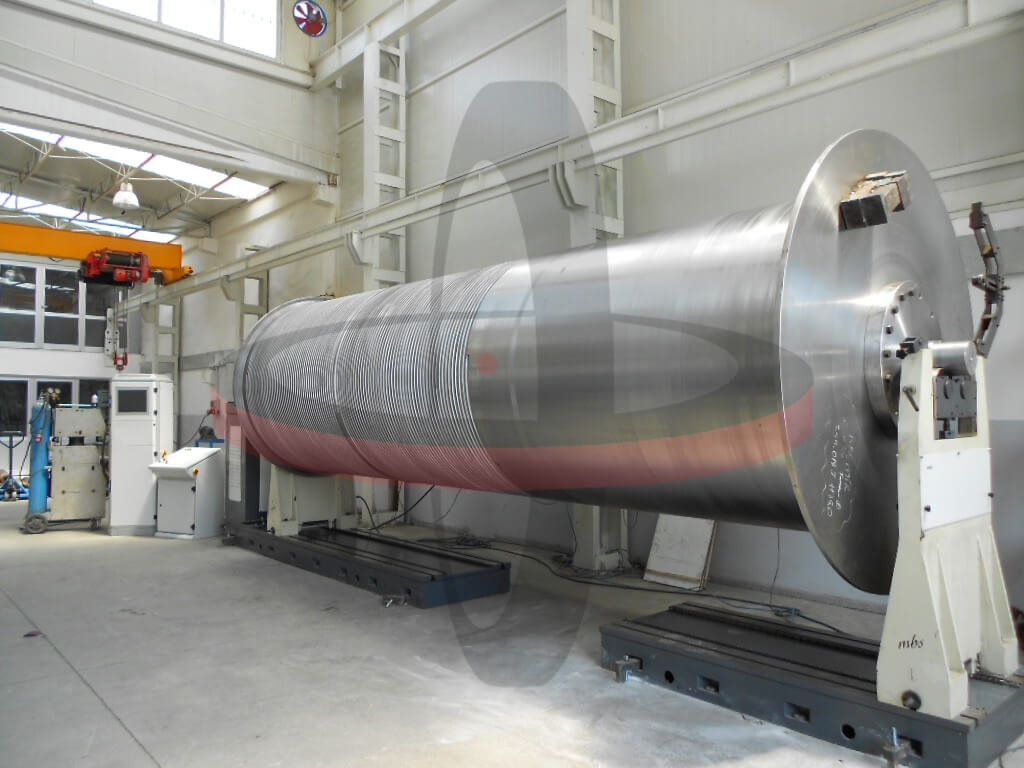

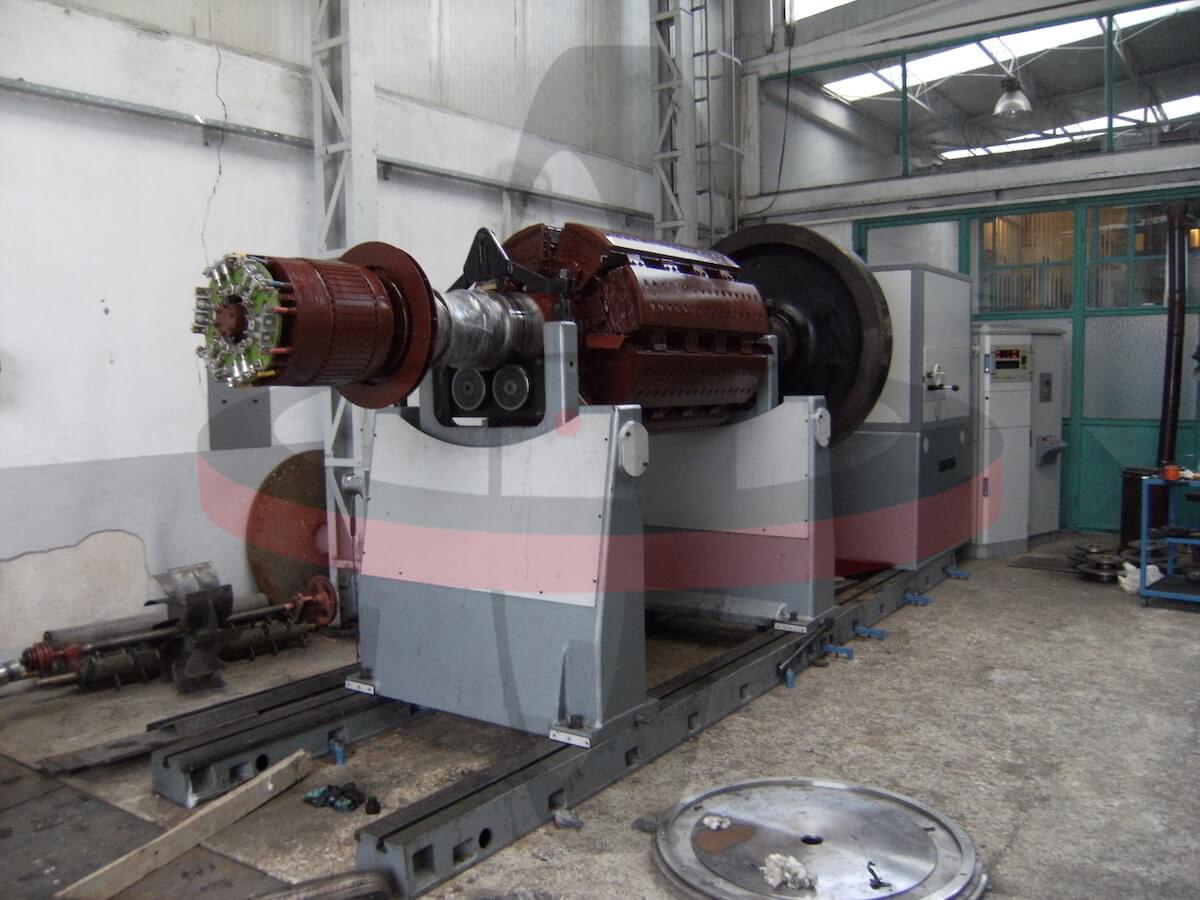

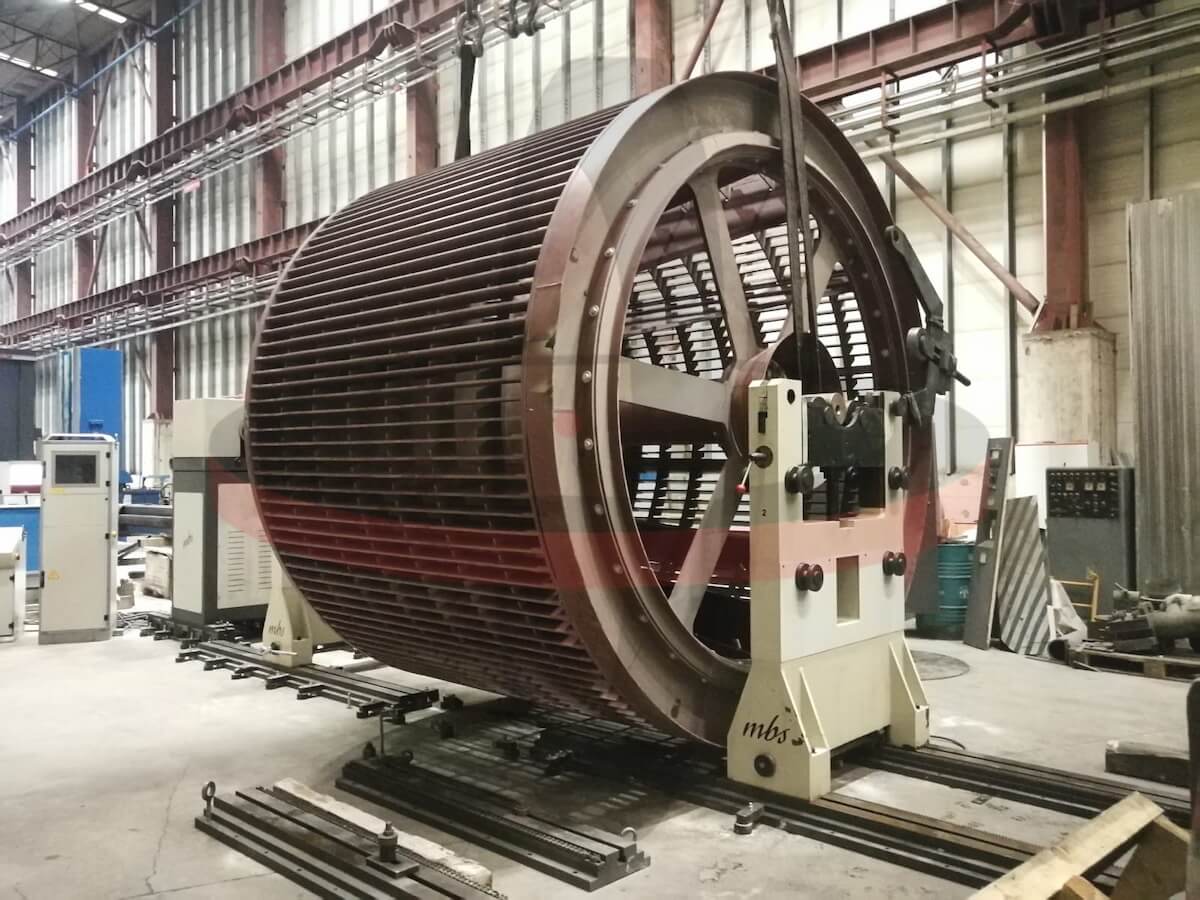

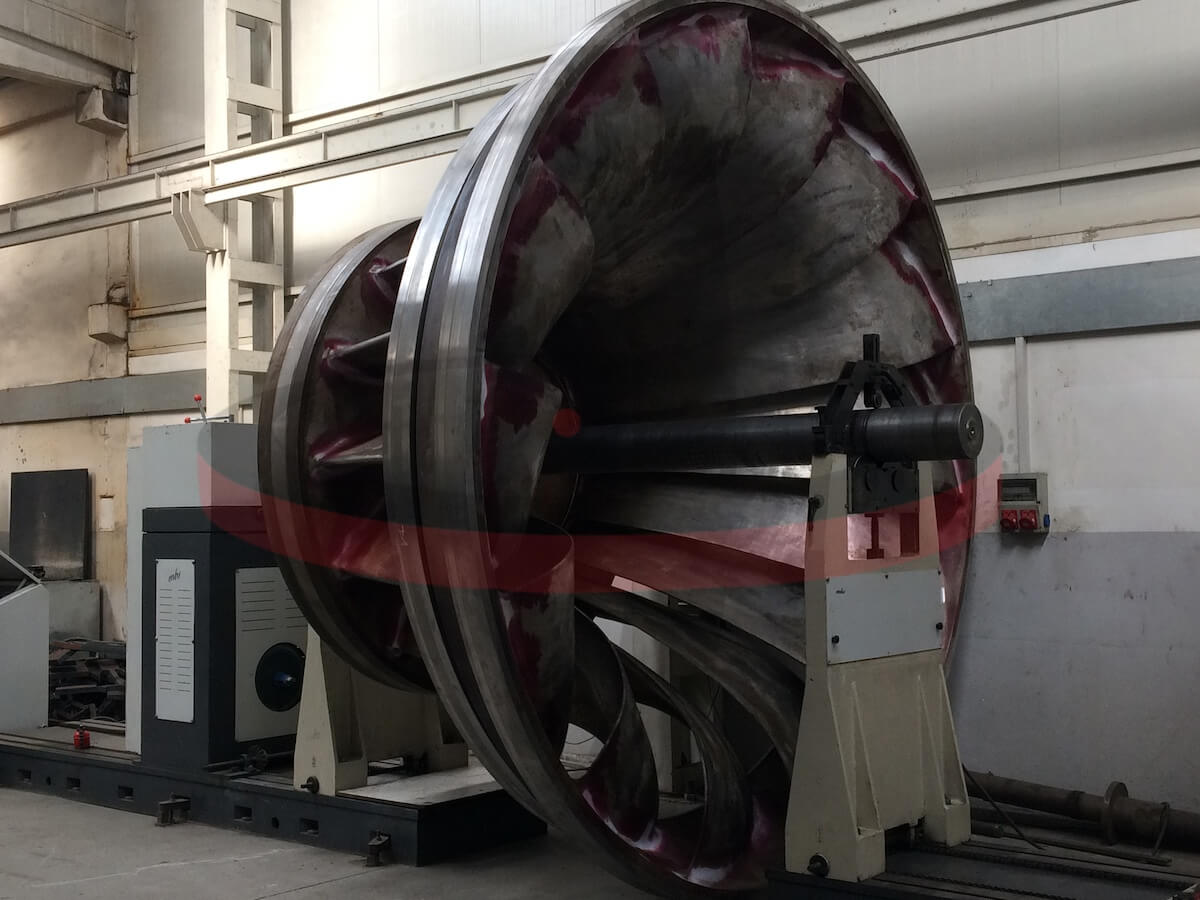

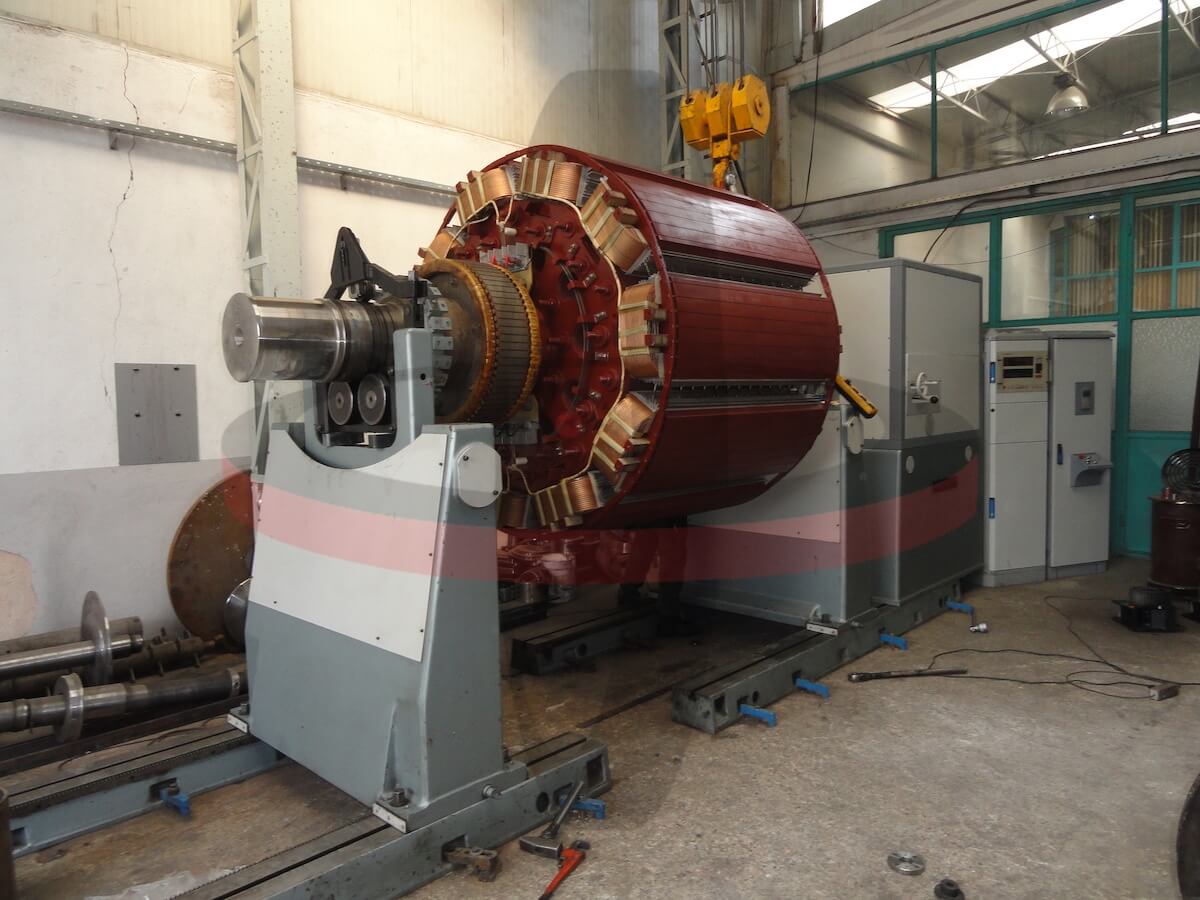

H-IHB-20; büyük türbin ve jeneratör rotorları, endüstriyel tambur ve miller gibi 180 kg ile 20.000 kg arasındaki ağır sanayi parçaları için tasarlanmış yatay balans makinesidir. Ø 3000 mm rotor çapına kadar statik ve dinamik balans yapar; şaft tahrik standarttır.

Teknik Özellikler

Kapasite
Maksimum rotor ağırlığı20.000 kg
Minimum rotor ağırlığı180 kg
Maksimum rotor çapı3000 mm
Mil çapı aralığı50 – 400 mm
Mekanik ve tahrik
Banko uzunluğu4000 mm (2 × 2000 mm)
Düzeltme düzlemiStatik / Dinamik
Motor gücü37 kW
TahrikŞaft (standart)
Ölçüm ve yazılım
Titreşim sensörleri2 adet piezoelektrik
RPM ve açı referansıReflektörden yansımalı RPM sensör
Ölçüm yazılımıMBS Balans | iBalancer
Arayüz diliTürkçe (çok dilli modül opsiyon)
Operatör bilgisayarıAIO PC · Windows

Uygulama Alanları

  • Buhar türbini rotoru
  • Türbin rotoru

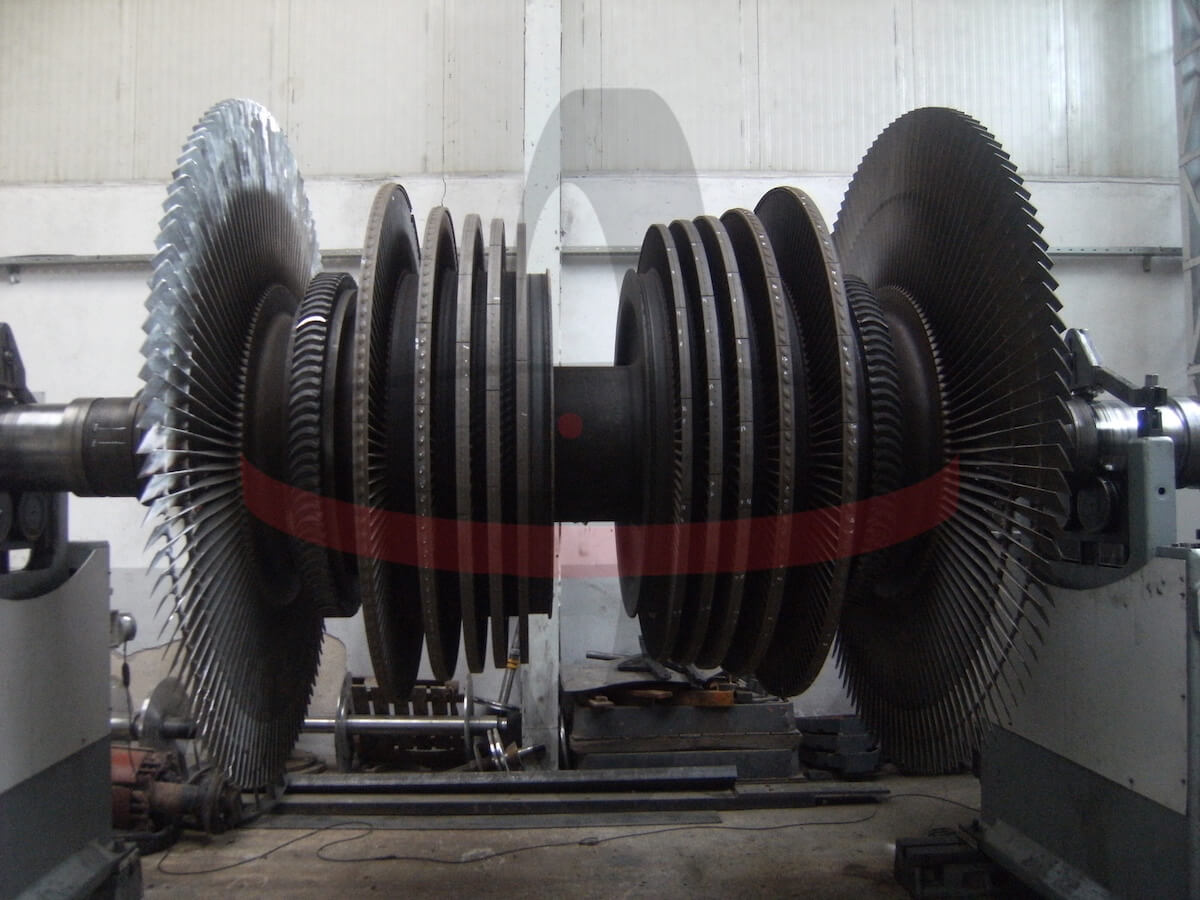

  • Çok kademeli türbin rotoru

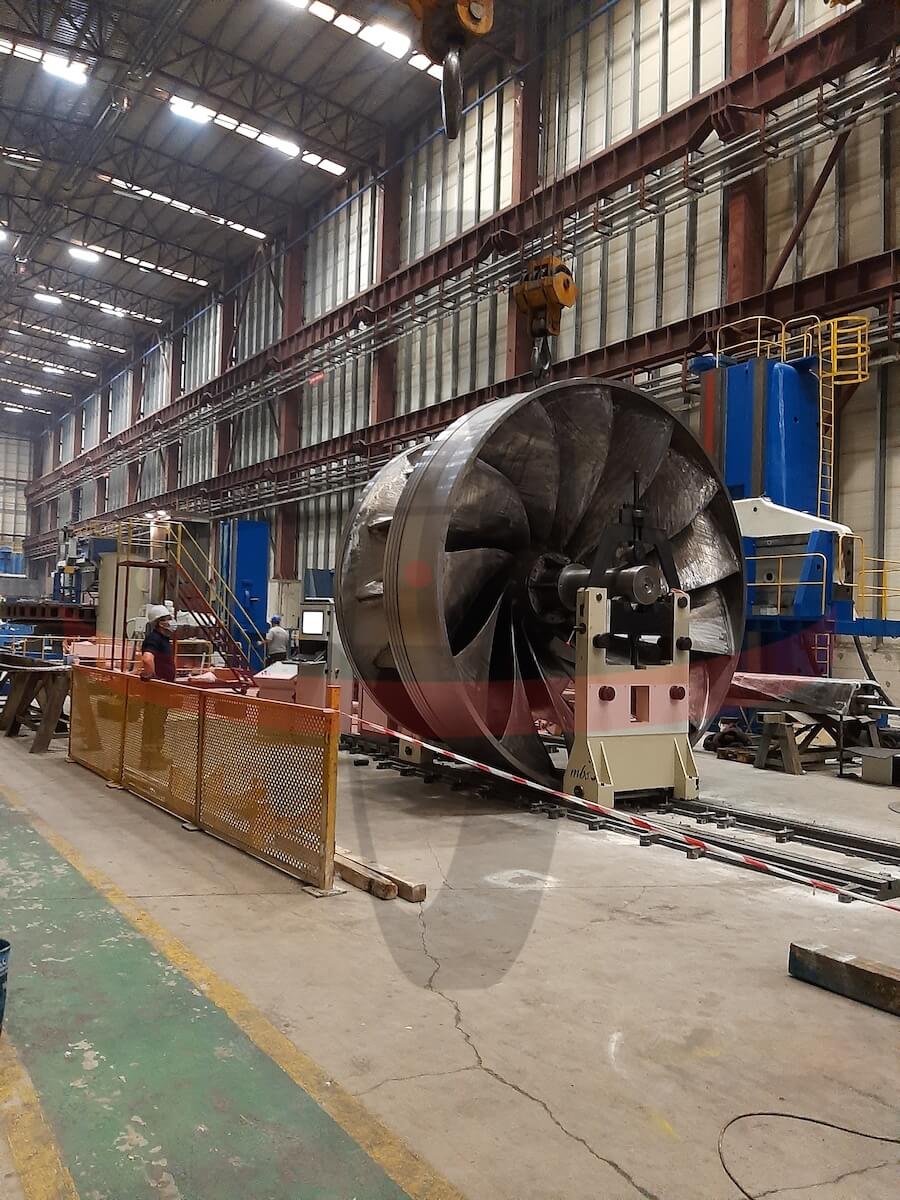

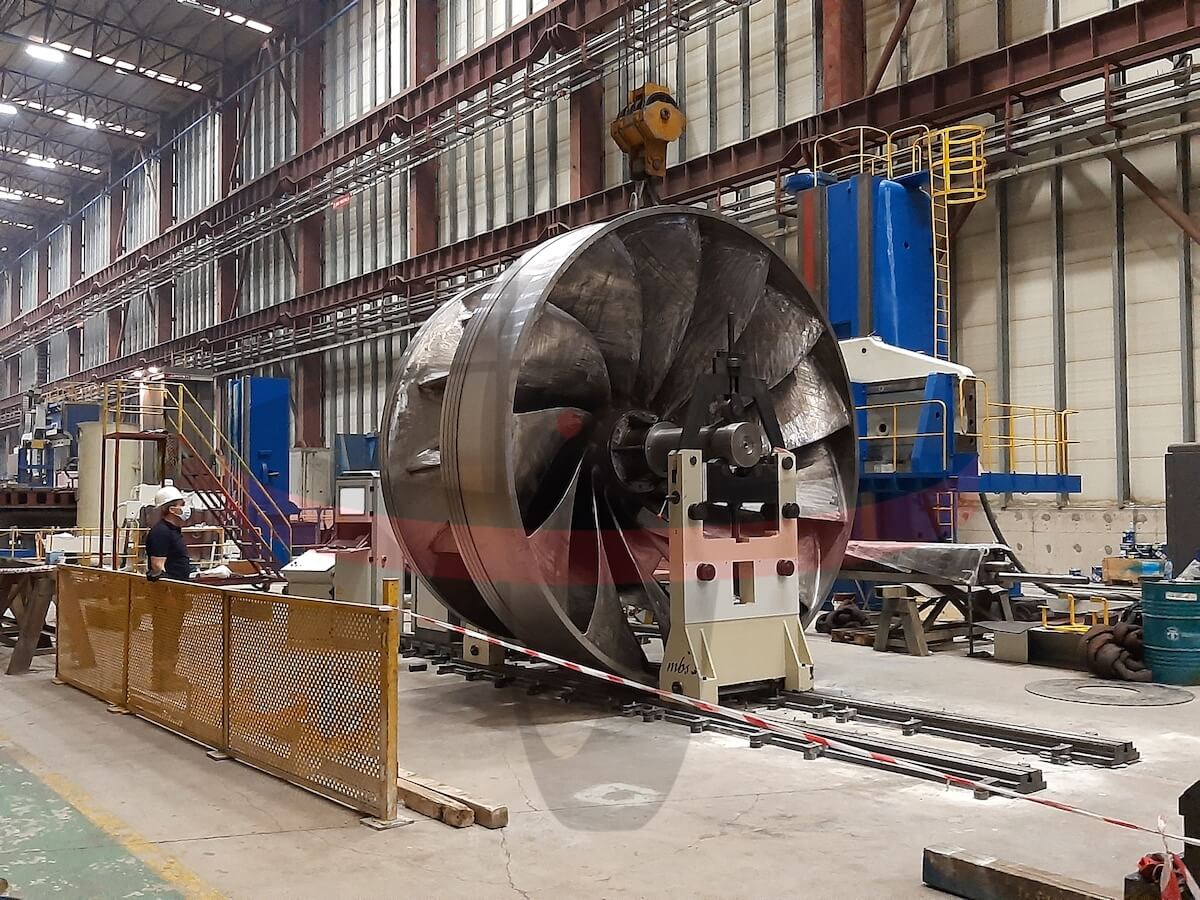

  • Çift emişli fan

Neden H-IHB-20?

Öne çıkan özellikler:

  • Statik ve dinamik balans. Tek veya iki düzeltme düzleminde ölçüm; balanssızlık kütlesi ve açısı ekranda gösterilir.
  • Şaft tahrik. Standart şaft tahriki; 37 kW motor ve frekans invertörü.
  • Geniş çap aralığı. Ø 3000 mm rotor çapına kadar.
  • Ağır hizmet yapısı. Takviyeli banko ve yataklar; 50–400 mm mil çapı aralığı.
  • iBalancer yazılımı. Rotor ölçüleri girilir; ISO 21940-11'e göre tolerans hesabı yapılır.

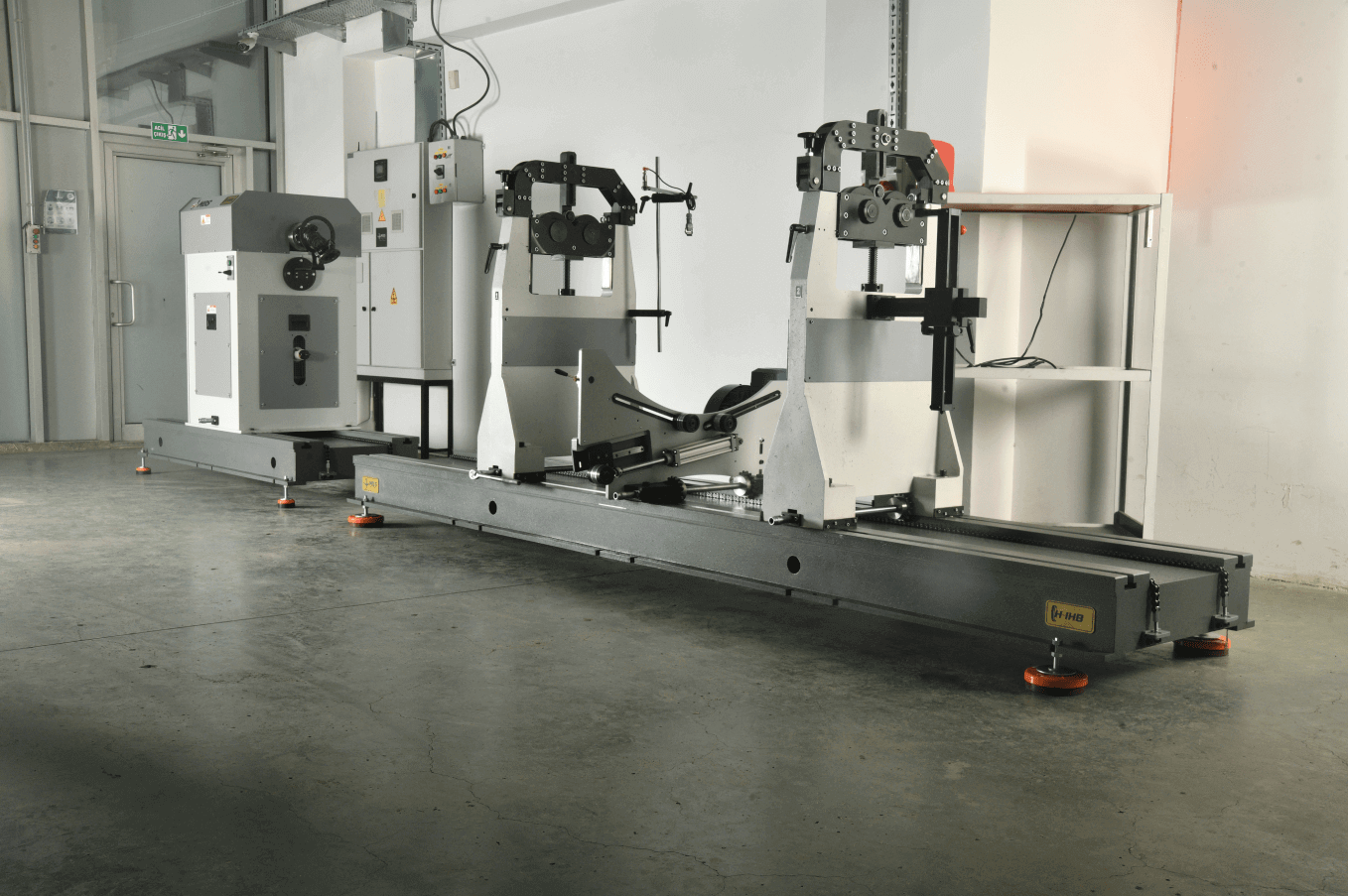

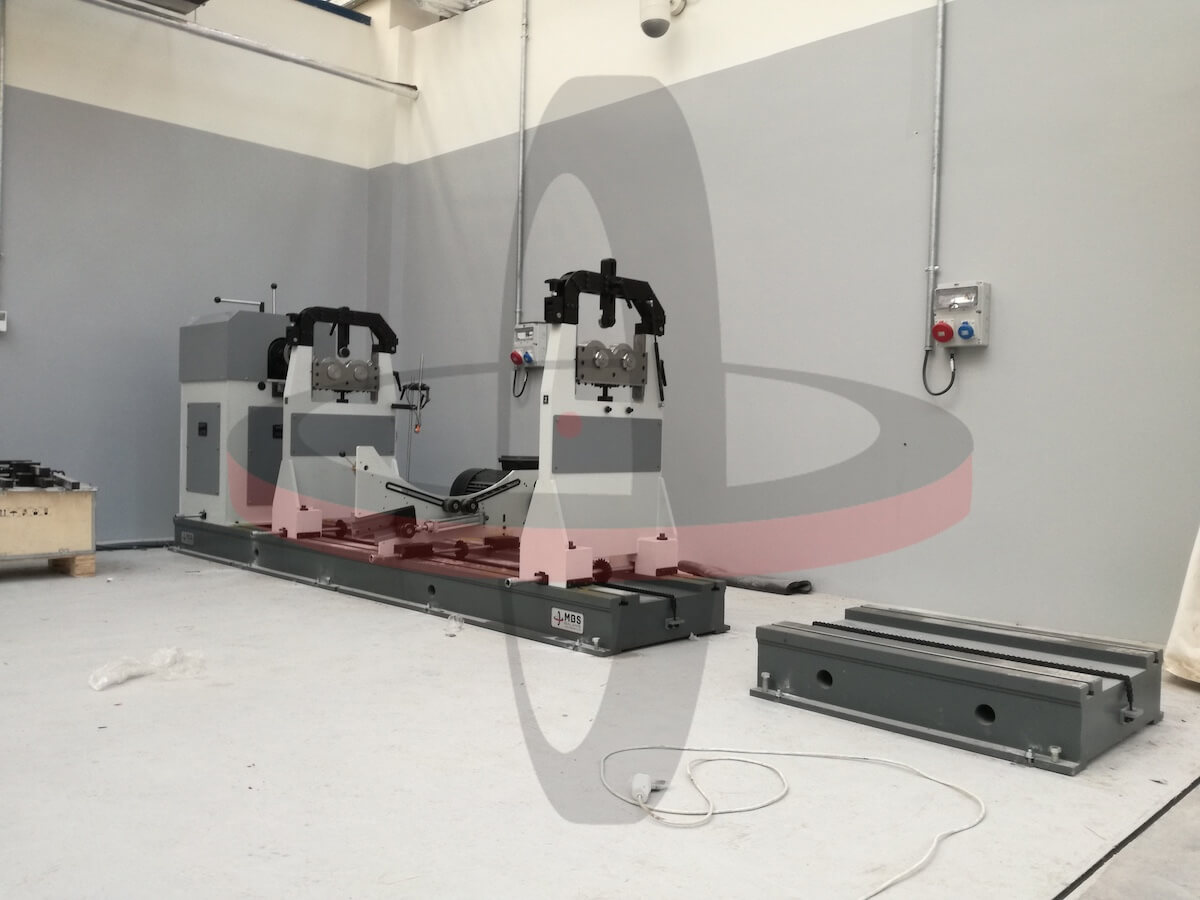

  • Ayarlanabilir yataklar. Yataklar 4000 mm banko üzerinde kaydırılarak rotor boyuna göre konumlanır.
  • Makine üzerinde düzeltme. Düzeltme yeri ve kütlesi ekranda gösterilir; düzeltme rotor makine üzerindeyken yapılabilir.
  • Güvenlik. CE uygunluğu; kilitli kapılı güvenlik çiti opsiyonel olarak eklenebilir.
