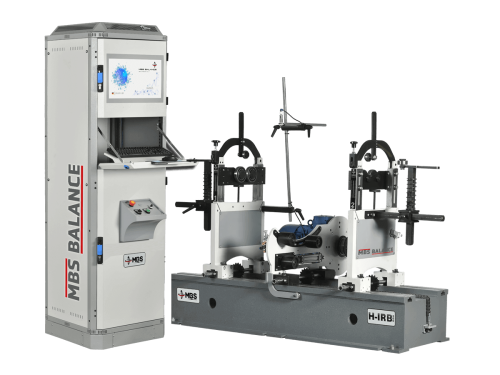

Horizontale Auswuchtmaschine H-IRB 300

Produktcode: H-IRB 300

Produktbeschreibung

Für mittelgroße Rotoren: statisches und dynamisches Auswuchten.
Die H-IRB-300 ist eine horizontale Auswuchtmaschine zum statischen und dynamischen Auswuchten von Rotoren. Mit einer Tragfähigkeit von 300 kg und einer Bettlänge von 1500 mm deckt sie ein breites Teilespektrum ab: von Elektromotorrotoren und Kurbelwellen bis zu Ventilator- und Verdichterrädern sowie Propellern.

Technische Daten

Kapazität
Max. Rotorgewicht300 kg
Min. Rotorgewicht15 kg
Max. Rotordurchmesser1100 mm
Wellendurchmesser10 – 130 mm
Last pro Lagerständer150 kg
Mechanik und Antrieb
Bettlänge1500 mm
AusgleichsebenenStatisch / Dynamisch
Max. Wuchtdrehzahl1500 U/min
Motor- / Antriebsleistung4 kW / 4 kW
AntriebRiemen (Standard) · Gelenkwellenantrieb (Option)
Maschinenabmessungen (B × L × H)1500 × 900 × 750 mm
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows 11

Anwendungsbereiche

  • Kurbelwelle
  • Elektromotorrotor
  • Radialventilatorrad
  • Turbinenrotor

Warum die H-IRB-300?

Die wichtigsten Merkmale der H-IRB-300:

  • Dynamisches Auswuchten. Gleichzeitige Messung in zwei Ausgleichsebenen; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Zwei Antriebsarten. Serienmäßig Riemenantrieb; optional Gelenkwellenantrieb für Rotoren mit hohem Luftwiderstand.
  • Verstellbare Lagerständer. Die Lagerständer werden auf dem Bett (1500 mm) verschoben; Wellendurchmesser 10–130 mm.
  • Messsystem. Piezoelektrische Aufnehmer und Drehzahlsensor.
  • iBalancer-Software. Toleranzberechnung nach ISO 21940-11; Ausgleichsmasse und -winkel für jede Ebene.
  • Ausgleich auf der Maschine. Mit der seitlichen oder oberen Bohreinheit (Option) erfolgt der Ausgleich ohne Ausbau des Teils.
  • Bedienpult. Bedienpult (Typ B) serienmäßig; geschlossener Steuerschrank (Typ A) optional.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
