Horizontale Wuchtmaschinen

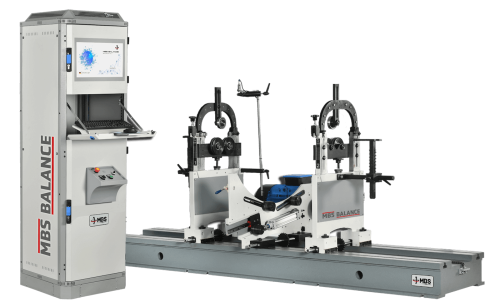

Horizontale Auswuchtmaschine H-IRB 500

Produktcode: H-IRB-500

Produktbeschreibung

Für große Rotoren: horizontales Auswuchten mit einer Tragfähigkeit von 500 kg.
Die H-IRB-500 ist eine horizontale Auswuchtmaschine für schwere Teile mit einem Gewicht von 20 kg bis 500 kg, wie etwa große Ventilator- und Turbinenräder, Propeller, Industrietrommeln und Wellen. Sie wuchtet Rotoren mit einem Durchmesser bis Ø 1400 mm statisch und dynamisch aus. Der serienmäßige Riemenantrieb eignet sich für mittelgroße und große Rotoren.

Technische Daten

Kapazität
Max. Rotorgewicht500 kg
Min. Rotorgewicht20 kg
Max. Rotordurchmesser1400 mm
Wellendurchmesser15 – 240 mm
Mechanik und Antrieb
Bettlänge2500 mm (Standard)
AusgleichsebenenStatisch / Dynamisch
Motorleistung5,5 kW
AntriebRiemen (Standard) · Gelenkwellenantrieb (Option)
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Verdichterrotor
  • Zahnradwelle
  • Brecherrotor
  • Geschweißtes Ventilatorrad

Warum die H-IRB-500?

Die wichtigsten Merkmale der H-IRB-500:

  • Statisches und dynamisches Auswuchten. Messung in einer oder zwei Ausgleichsebenen; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Riemenantrieb. Serienmäßig Riemenantrieb, 5,5 kW Motor; Gelenkwellenantrieb optional.
  • Verstellbare Lagerständer. Die Lagerständer werden auf dem Bett (2500 mm) verschoben; Wellendurchmesser 15–240 mm.
  • Messsystem. Piezoelektrische Aufnehmer und Drehzahlsensor.
  • iBalancer-Software. Toleranzberechnung nach ISO 21940-11; Ausgleichsmasse und -winkel für jede Ebene.
  • Ausgleich auf der Maschine. Mit der seitlichen oder oberen Bohreinheit (Option) erfolgt der Ausgleich ohne Ausbau des Teils.
  • Bedienpult. Bedienpult (Typ B) serienmäßig; geschlossener Steuerschrank (Typ A) optional.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
